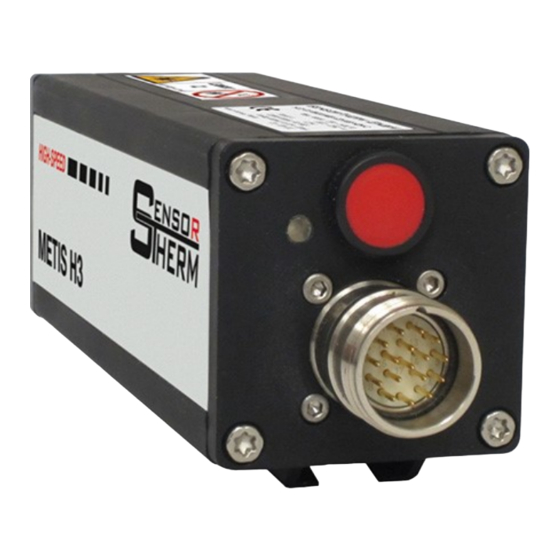

- Seite 1 Pyrometer METIS M308 / M309 / M313 / M316 / M318 / M323 METIS H309 / H316 / H318 Mit 17-poligem Anschlusssteckverbinder und PID-Regler Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ............................4 Informationen zu dieser Anleitung .................... 4 CE-Konformität und Standards ....................4 Haftungsbeschränkung ......................4 1.3.1 PID-Regler ..........................4 Gewährleistung ......................... - Seite 3 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Inhaltsverzeichnis 5.6.1 Manuell fokussierbare und Motorfokus-Objektive mit Laserpilotlicht oder Durchblickvisier . 19 5.6.2 Manuell fokussierbare Objektive und Motorfokus-Objektive mit Kamera-Modul ....20 5.6.3...
-
Seite 4: Allgemeines
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Allgemeines Allgemeines Informationen zu dieser Anleitung Die Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Gerät. Sie ist Bestandteil des Gerätes und muss jederzeit zugänglich aufbewahrt werden. -
Seite 5: Urheberschutz
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Allgemeines Urheberschutz Diese Anleitung ist urheberrechtlich geschützt und ausschließlich für interne Zwecke bestimmt. Die Überlassung dieser Anleitung an Dritte, Vervielfältigungen in jeglicher Art und Form – auch aus- zugsweise –... -
Seite 6: Sicherheit
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Sicherheit Sicherheit Verwendung der Bedienungsanleitung Jede Person, die Arbeiten am oder mit dem Gerät auszuführt, muss die Betriebsanleitung vor Beginn gelesen und verstanden haben. -
Seite 7: Laserpilotlicht
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Sicherheit Laserpilotlicht Die Pyrometer können zum Laser-Warnschild auf der Geräteoberseite (je nach Auslieferungsland) leichteren Ausrichten auf das US-Aufkleber EU-Aufkleber Messobjekt mit einem Laserpi-... -
Seite 8: Übersicht
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Übersicht Übersicht Bestimmungsgemäße Verwendung Die hier beschriebenen Pyrometer der Serie Metis M3 und H3 sind Geräte zur berührungslosen Tempe- raturmessung. Mit ihrem kurzwelligen Spektralbereich eignen sie sich zur Messung an Metallen, Kera- mik, Graphit u.ä. -
Seite 9: Elektrischer Anschluss
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Elektrischer Anschluss Elektrischer Anschluss Kabelfarben und Pin-Belegung Der elektrische Anschluss des Pyrometers (Versorgungsspannung, Messsignal, Regelausgang) erfolgt über den 17-poligen Anschlussstecker auf der Rückseite des Gerätes. Hierfür sind fertig konfektionierte Anschlusskabel als Zubehör erhältlich (Anschlusskabel 20-adrig + Schirm, mit geradem Stecker und al-... -
Seite 10: Werkseinstellungen
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Elektrischer Anschluss Betriebszustands-LED: Zeigt den Betriebszustand des Pyrometers an: Orange in der Selbsttestphase (M3 ca. 2 s; H3 während der Thermostati- sierung und Initialisierungsphase für ≤... -
Seite 11: Analogausgang 1 Und 2
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Elektrischer Anschluss 4.1.2 Analogausgang 1 und 2 Die Analogausgänge sind einstellbar (z.B. für ein Temperatur- M3 / H3 Anzeigegerät): 0...20 mA OUT1 Grün (+) -
Seite 12: Serielle Schnittstelle (M3: Umschaltbare Rs232 / Rs485; H3: Nur Rs485)
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Elektrischer Anschluss Analogeingang (Eingang 5): Über eine externe Spannung 0-10 V lassen sich einige Parameter zwi- schen ihrem kleinsten und größten Einstellwert M3 / H3 extern verstellen (Einstellung über Software... -
Seite 13: Schnittstellenwandler (Zubehör)
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Elektrischer Anschluss Beim Betrieb mehrerer Geräte (bis zu 32 sind möglich) muss jedem Gerät eine eigene Adresse zuge- wiesen werden, unter der es später angesprochen werden kann (direkt am Gerät oder über Software SensorTools). -
Seite 14: Abschirmung
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation 4.1.5 Abschirmung Um die Anforderungen der elektromagnetischen Verträglichkeit zu erfüllen (EMV), dürfen nur abge- schirmte Anschlusskabel verwendet werden. Die Abschirmung unserer vorkonfektionierten Anschluss- kabel ist auf der Pyrometerseite am Steckergehäuse angeschlossen. -
Seite 15: Lichtleiter Auf- Und Abrollen
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation 5.2.2 Lichtleiter Auf- und Abrollen Es ist stets darauf zu achten, dass der Mindestbiegeradius nicht unterschrit- ten wird. Während des Auf- und Abrollens muss sich der Lichtleiter leicht bewegen können und darf nicht in sich verdreht werden. -
Seite 16: Objektiv Anschließen
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation Schutzkappen vom Pyrometer und Lichtleiter abziehen, die Seite mit dem verdrehsicheren Lichtleiter- Stecker am Pyrometer einführen und darauf achten, dass Stift und Aussparung ineinander einrasten. -
Seite 17: Ausrichten Mit Dem Laserpilotlicht
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation als das Messfeld des Objektivs, so wird der kältere oder wärmere Rand mitgemessen und das Ergebnis entsprechend verfälscht. Um ein unverfälschtes Messergebnis zu bekommen, sind folgende Bedingungen einzuhalten: ... -
Seite 18: Ausrichten Mit Durchblickvisier
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation 5.4.2 Ausrichten mit Durchblickvisier Das Durchblickvisier wird (seitenrichtig) direkt in das Objektiv eingespie- gelt, so dass man das Messobjekt visuell erfassen kann. Ein Zielkreis... -
Seite 19: Motorfokus-Objektive (Nur M3)
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation 5.5.2 Motorfokus-Objektive (nur M3) Messentfernung mit den Pfeiltasten am Gerät einstellen, die Mes- sentfernung wird auf der Anzeige für einige Sekunden angezeigt, danach erscheint wieder die Messtemperatur. -
Seite 20: Manuell Fokussierbare Objektive Und Motorfokus-Objektive Mit Kamera-Modul
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation 0,95 2,65 1,85 1,25 20,9 17,9 1,15 15,6 12,5 3,75 1,62 10,5 4,25 OM09-C0 1000 1500 11,3 2000 10,5... -
Seite 21: Manuell Fokussierbare Objektive Und Motorfokus-Objektive Modell M313
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation 5.6.3 Manuell fokussierbare Objektive und Motorfokus-Objektive Modell M313 Modell M313: 500–2600°C M313: 450–1800°C M313: 400-1400°C Messbereiche [°C] 550–3000°C 500–2200°C 600–3500°C... -
Seite 22: Lichtleiter-Objektive Mit Laserpilotlicht
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Mechanische Installation 5000 14,7 6000 14,2 7000 13,9 8000 13,7 9000 13,5 10000 13,4 > 10000 divergent Aperturdurchmesser D: 26 mm 5.6.5 Lichtleiter-Objektive mit Laserpilotlicht... -
Seite 23: Festobjektive
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Pyrometer-Parameter / Einstellungen 5.6.6 Festobjektive Festobjektive für M3-Modelle sind kundenspezifisch, Messfelddaten sind daher hier nicht abgedruckt. Objektiv: OM89 und OM160 Aperturdurchmesser D: 27 mm 5.6.7 Berechnung des Messfelddurchmessers vor und hinter dem Fokusabstand... -
Seite 24: Transmissionsgrad
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Pyrometer-Parameter / Einstellungen Bei den angegebenen Werten Gold, blank 0,02-0,05 0,02-0,05 0,02 handelt es sich um Richtwerte, Inconel, blank 0,35-0,45 0,35... -
Seite 25: Einstellzeit T
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Pyrometer-Parameter / Einstellungen |INFO| Emissionsgrad, Transmissionsgrad und Messfeldausfüllung hängen direkt miteinander zusam- men, die Multiplikation der 3 Parameter muss mindestens 5% ergeben. Unterschreitet die Multiplikation der 3 Parameter 5%, so werden im SensorTools-Kontrollfenster die Werte rot angezeigt (siehe 7.3.1). -
Seite 26: Analogausgang
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Pyrometer-Parameter / Einstellungen Analogausgang einschränken: Wird der Analogausgang kleiner als der Messbereichsumfang ein- gestellt, so wird die Auflösung des Analogausgangs noch weiter erhöht. -
Seite 27: Adresse
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Pyrometer-Parameter / Einstellungen 6.1.13 Adresse Für den Busbetrieb unter RS485 kann eine Adresse zwischen 00 und 97 zugewiesen werden (siehe 4.1.4 Serielle Schnittstelle RS232 / RS485). -
Seite 28: Software Sensortools
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Software SensorTools Installation Mit den Mindestanforderungen lassen sich Geräte Verbinden und Konfigurieren. Bei der Datenerfas- sung bzw. -aufzeichnung ist die Leistung aber möglicherweise beeinträchtigt, d.h. es kann zu Fehlern oder Aussetzern bei der Datenübertragung kommen. - Seite 29 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Ein erkanntes Pyrometer zeigt direkt die aktuelle Messtemperatur T (numerisch in dieser Geräteüber- sicht sowie im Kontrollfenster, und grafisch im Graphen-Tab).
-
Seite 30: Softwarefenster
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Visiereinrichtungseinstellungen (gerätespezifisch): Das Laserpilotlicht lässt sich Ein- und Ausschalten VORSICHT| Laserstrahlung, Laserklasse 2, nicht in den Strahl blicken. - Seite 31 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Graph skalieren: Anfang und Ende der Temperaturskala (links) und vom Reglerausgang sowie Ge- rätetemperatur (rechts, bei Wahl des entsprechenden Graphen) können eingestellt werden, um den relevanten Bereich vernünftig darzustellen.
- Seite 32 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Aufzeichnungseinstellungen - Dateioptionen: die gewählte Option wird im Hauptfens- ter über dem Graphen (farbig) angezeigt mit Pyrome- termodell und Seriennummer, Dateiname sowie einer laufenden Nummer: Datei überschreiben (rot): Überschreibt bei jeder...
-
Seite 33: Einstellungen Für Schnellstmögliche Messdaten-Aufzeichnung
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Einstellungen für schnellstmögliche Messdaten-Aufzeichnung SensorTools kann sehr schnelle Prozesse mit Aufnahmeintervallen ab ca. 50 µs (H3) bzw. 300 ms (M3) aufzeichnen, wenn die entsprechenden Einstellungen vorgenommen wurden: ... -
Seite 34: Kontrollfenster
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools 7.3.1 Kontrollfenster Messtemperatur T steht für Temperatur und zeigt Gerätetemperatur Temperaturmessmodus die Messtemperatur an. Der Sollwert vom PID-Regler wird Sollwerttemp. - Seite 35 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Laserpilotlicht ein-aus / Kamera-Einstellungen: Abhängig von der Visiereinrichtung: - mit Laserpilotlicht ( ): Ein- und Ausschalten VORSICHT| Laserstrahlung, Laserklasse 2, nicht in den Strahl blicken.
-
Seite 36: Geräteeinstellungen Und Konfiguration
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools 7.3.2 Geräteeinstellungen und Konfiguration Hier werden grundlegende Geräteeinstellungen vorgenommen. Teilmessbereich konfigurieren Abschaltung Laserpilotlicht Analogausgänge Analogausgang 2 einblenden konfigurieren Digitale Ein- / Ausgänge konfi-... -
Seite 37: Digitale Ein- Und Ausgänge Konfigurieren
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Durch Erweitern des Einstellbereichs lassen sich weiter Anpassungen vornehmen: - Anpassung (siehe 6.1.7): Der Temperaturbereich des Analogausgangs kann eingeschränkt oder erweitert werden, um entweder eine höhere Ausgangsauflösung zu erhalten oder für den... - Seite 38 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools - Grenzkontakt: Grenzwertschalter bei Über- oder Unterschreitung einer bestimmten Temperatur- schwelle. - Gerätetemperatur: Überschreitung der maximal zulässigen Geräteinnentemperatur. Für PID-Regler: - Sollgrenze 1 / Sollgrenze 2: Die Sollgrenze ist eine Grenztemperatur, die nicht über- oder unter-...
-
Seite 39: Servicefunktionen
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools - Analoger Eingang (siehe unter 4.1.3 Analogeingang): Funktion mit einer externen Spannung (0-10 V) kann der - Emissionsgrad extern vorgegeben werden. -
Seite 40: Datenerfassung (Buffer-Modus)
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools 7.3.2.4 Datenerfassung (Buffer-Modus) Die Übertragung der Messwertdaten vom Pyrometer zum PC kann je nach Anfor- derung und Rechnerleistung variieren. Die Geschwindigkeit und übertragbare Datenmenge sind von er eingestellten Baudrate und dem Datenmodus (Übertagungsmodus) abhängig. -
Seite 41: Einpunkt-Abgleichfunktion
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools 7.3.2.5 Einpunkt-Abgleichfunktion Die Einpunkt-Abgleichfunktion wird zum Nachjustieren des Pyrometers auf eine hauptsächlich verwendete Messtemperatur eingesetzt. Die Funktion kann verwendet werden, um z.B. die optischen Verluste bei Messungen durch Fenster o- der Linsen mit unbekanntem Transmissionsgrad zu kompensieren (z.B. - Seite 42 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Der Kalibrierprozess dauert zwischen einer und zwei Minuten. Geht irgen- detwas schief, weil z.B. der Kalibrierstrahler nicht gleichmäßig arbeitet, sind dennoch Kalibrierwerte in das Pyrometer geschrieben.
-
Seite 43: Pid-Regler
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools 7.3.3 PID-Regler M3- / H3-Pyrometer mit 17-poligen Steckverbinder sind mit einem integrierten PID-Regler ausgestattet. Bei diesem wird das Temperatursignal über einen PID-Softwareregler in ein Stellgrößensignal umge- rechnet. - Seite 44 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Weitere Funktionen: - Sollgrenzen 1 und 2: Aktiviert jeden Ausgang, bei dem “Sollgrenze 1” oder “2” gewählt ist (siehe 4.1.3...
-
Seite 45: Setups
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools 7.3.4 Setups Im Pyrometer können bis zu 7 verschiedene Parameter-Einstellungen (Setups) gespeichert werden, die sich über die Digitaleingänge (also per externen Taster) aufrufen und aktivieren lassen (siehe 4.1.3... - Seite 46 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools (im SensorTools-Geräte- oder Graphenfenster) öffnet den SensorTools-Viewer und übergibt die temporär aufgezeichneten Messwertdaten, allerdings immer nur so viele, wie unter „Maximale Da- tensätze im Speicher“...
-
Seite 47: Kommunikation / Optionen
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorTools Kommunikation / Optionen Druckt eine gespeicherte Gerätekonfigurationsdatei ( Datenformat *.r2p). Erstellt wird die Datei bei angemeldetem Pyrometer mit der Servicefunktion „Konfiguration sichern“ (siehe 7.3.2.2). -
Seite 48: Software Sensorflash (Firmware Aktualisieren)
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Software SensorFlash (Firmware aktualisieren) Software SensorFlash (Firmware aktualisieren) Die Software SensorFlash wird verwendet, um die Firmware von Sensortherm-Pyrometern auf einen aktuellen Stand zu bringen. Drücken von Firmwareupdate H3 / M3 im Tab Kommunikation / Optionen (siehe 7.5) ruft die Software auf. -
Seite 49: Technische Daten
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Technische Daten Technische Daten Gerätespezifisch M3 Modell M308 M309 M313 M316 M318 M323 Messbereiche [°C] 600–1400 550–1400 400–1400 200–1300 100–700 50–800 700–1800... - Seite 50 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Technische Daten Gemeinsame Daten Teilmessbereich digital Beliebig innerhalb der Messbereiche einstellbar (Mindestumfang 50°C) Emissionsgrad ε 0,050–1,200 (entspricht 5–120% in 0,1%-Schritten) Transmissionsgrad 0,050–1,000...
-
Seite 51: Abmessungen
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Technische Daten Abmessungen Die Gehäusemaße sind bei allen Modellen gleich, Unterschiede ergeben sich durch die Anbauteile: Manuell fokussierbares Objektiv 50,5 SW24... -
Seite 52: Zusammensetzung Der Typennummer
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Technische Daten Zusammensetzung der Typennummer Die Ausstattungsvariante der Pyrometer wird in der 22-stelligen Typennummer wie folgt codiert (Beispiel-Typennummer M309 mit 750–2500°C; Laserpilotlicht, Motorfokus, Optik):... -
Seite 53: Zubehör
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Technische Daten Zubehör Bestell- Bezeichnung nummer AS53-XX * Anschlusskabel mit geradem Stecker AU43-XX * Anschlusskabel mit geradem Stecker + RS232USB-Schnittstellenwandler AS63-XX * Anschlusskabel mit geradem Stecker + RS485USB-Schnittstellenwandler... -
Seite 54: Wartung
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Wartung Wartung VORSICHT| Versorgungsspannung abschalten. Vor Beginn aller Wartungsarbeiten Versorgungsspannung abschalten oder Anschlussstecker am Pyro- meter abziehen, um Verletzungsgefahr durch zufällig austretendes Laserlicht zu verhindern. -
Seite 55: Pyrometer Kalibrieren
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Kommunikation über serielle Schnittstelle / Schnittstellenbefehle 10.3 Pyrometer kalibrieren Um die Messgenauigkeit zu erhalten, empfehlen wir, das Pyrometer regelmäßig (jährlich) mit Hilfe von Kalibrierstrahlern neu zu kalibrieren und gegebenenfalls bei Sensortherm justieren zu lassen. - Seite 56 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Kommunikation über serielle Schnittstelle / Schnittstellenbefehle Befehl Parameter Beschreibung / Einstellungen Ausgabe des einstellbaren Analogausgangs 2 (aaX) X=2 (Analogausgang 2); Y=0...8, Ausgabetemperatur oder Regler Y=0 = Keine Ausgabe Y=6 = Stellgröße Regler (Geräte mit PID-Regler)
- Seite 57 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Kommunikation über serielle Schnittstelle / Schnittstellenbefehle XXXX Emissionsgrad XXXX=0x0032...04b0 (entspr. 0050-1200 = 5-120%; in 0,1%-Schritten) XXXXXX Einstellzeit (in Schritten von 100 µs) XXXXXX=0x000000-0186A0 (entspr.
- Seite 58 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Kommunikation über serielle Schnittstelle / Schnittstellenbefehle XXXX Transmissionsgrad XXXX=0x0032...03e8 (entspr. 0050-1000 = 5%-100% in 0,1%-Schritten) XXXX Ausgangstest Bit0 = 0 (Digitalausgang 1 = inaktiv), Bit0 = 1 (Digitalausgang 1 = aktiv), Bit1 = 0 (Digitalausgang 2 = inaktiv), Bit1 = 1 (Digitalausgang 2 = aktiv), Sonderfunktion: xxxx =>...
- Seite 59 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Kommunikation über serielle Schnittstelle / Schnittstellenbefehle Zusätzlich bei Geräten mit eingebautem Kamera-Modul Emissionsgrad ein/ausblenden X=0...1; 0=Emissionsgrad ausblenden; 1=Emissionsgrad einblenden Zeitformat einstellen X=0…1;...
-
Seite 60: Index
METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig) Index Index Messdatenwiedergabe ........45 Messfeldausfüllung (Füllfaktor) ......25 Abschirmung ............14 Messfelddurchmesser vor und hinter dem Adresse ..............27 Fokusabstand berechnen ........ 23 Analogausgang .......... - Seite 61 METIS M308 / M309 / M313 / M316 / M318 / M323 / H309 / H316 / H318 (17-polig)
- Seite 62 Sensortherm GmbH Hauptstraße 123 65843 Sulzbach Tel: +49 (0)6196 64065-80 Fax: +49 (0)6196 64065-89 E-Mail: info@sensortherm.de Internet: www.sensortherm.de © Sensortherm GmbH Metis_M308_M309_M313_M316_M318_M323_H309_H316_H318_17-polig (19.09.2019)
