VIEWEG
Dosier- und Mischtechnik
Bedienungsanleitung
Dosiergerät VC 1100 Serie
Version 2019/05-01
© VIEWEG GmbH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vieweg VC 1100 Serie

  • Seite 1 VIEWEG Dosier- und Mischtechnik Bedienungsanleitung Dosiergerät VC 1100 Serie Version 2019/05-01 © VIEWEG GmbH...
  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung VC 1100 Serie VIEWEG Sehr geehrte Kundin, sehr geehrter Kunde Vielen Dank für den Kauf des VC 1100. Diese Bedienungsanleitung dient der einfachen und sicheren Bedienung des Gerätes. Bitte lesen Sie diese Anleitung vor Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise.
  • Seite 3: Bestimmungsgemäße Verwendung

    Personen- oder Sachschäden kommen. Setzen Sie das Gerät nur gemäß der Anleitung in diesem Benutzerhandbuch ein. VIEWEG GmbH ist nicht haftbar für Personen- oder Sachschäden, die auf nicht zweckgemäßen Einsatz der Geräte zurückzuführen sind. Zu nicht bestimmungsgemäßer Verwendung zählen: •...
  • Seite 4: Lieferumfang

    Bedienungsanleitung VC 1100 Serie VIEWEG • Weitere Einzelheiten hinsichtlich der ordnungsgemäßen Handhabung und Sicherheitsvorkehrungen finden Sie im Sicherheitsdatenblatt des verwendeten Dosiermaterials. • Rauchen oder offenes Feuer sind bei der Dosierung brennbarer Medien untersagt. • Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen.
  • Seite 5: Über Ihre Ventilsteuerung

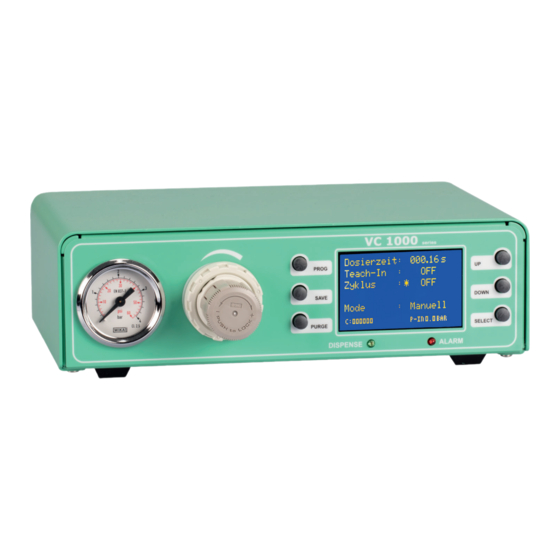

    Bedienungsanleitung VC 1100 Serie VIEWEG Über Ihre Ventilsteuerung 1 Manometer f. Druckluftausgang Anschluss Spindelventil 2 Druckregler Anschluss Fußschalter 3 Bedientasten Netzschalter Druckluft kontinuierlich Display 5 Status LEDs Druckluft gepulst Sicherung 2A T Netzeingang I/O-Port Drucklufteingang...
  • Seite 6: Technische Daten

    Bedienungsanleitung VC 1100 Serie VIEWEG Technische Daten Äußere Abmessungen (B x H x T) 235 x 75 x 210 mm Gewicht ca. 1,45 kg Dosierzeit 0,01 bis 999 Sekunden Spannungsversorgung: 85 bis 264 V AC 50/60 Hz Interne Spannung 24 V DC...
  • Seite 7: Bedienung

    Bedienungsanleitung VC 1100 Serie VIEWEG • Überprüfen Sie ggfls. auf dem Display rechts unten die Druckluftanzeige (P-IN), ob die Druckluftversorgung tatsächlich am Drucklufteingang anliegt. Bedienung 7.1 Standardanzeige Markierung Eingegebene Einstellbare Werte Parameter Programm 1 - 7 Programm- oder Manuell wahl Zykluszähler...
  • Seite 8: Bedientasten

    Bedienungsanleitung VC 1100 Serie VIEWEG 7.3 Bedientasten Durch drücken der PROG-Taste können Sie zwischen sieben Programmen wählen. Beim Betätigen der Taste wird das jeweils nächste Programm aufgerufen. Mit der SAVE - Taste können Sie die eingestellten Werte in ein Programm übernehmen. Zum abspeichern drücken Sie die SAVE - Taste für min.
  • Seite 9: Parameter

    Bedienungsanleitung VC 1100 Serie VIEWEG Parameter 8.1 Einstellung der Betriebsart / Programm Durch Drücken der Taste PROG kann man auf das nächste Programm, bzw. Betriebsart umschalten. Manuell: In dieser Betriebsart wird die Dosierzeit nicht gespeichert. Jede neue Dosierung läuft solange das Dosiersignal (Fußschalter / Spülen / I/O-Start) anliegt und beginnt anschließend wieder bei 0.00 Sekunden.
  • Seite 10: Einstellung Des Rückzugs

    Bedienungsanleitung VC 1100 Serie VIEWEG 8.5 Einstellung des Rückzugs Der Rückzug ist die Zeit, in welches das Spindelventil in die umgekehrte Richtung dreht um durch einen Rückzug eine Tropfenbildung, bzw. Nachtropfen des zu dosierenden Materials an Dosiernadelspitze zu verhindern. Dieser Wert kann max. 5 sec.
  • Seite 11: Einstellungen

    Bedienungsanleitung VC 1100 Serie VIEWEG 9.2 Einstellungen Durch betätigen der SELECT - Taste kann zwischen den Menüpunkten umgeschaltet werden (signalisiert durch das Markierungssternchen) Sprache: Durch Betätigen der Tasten UP/DOWN kann die Menüsprache zwischen Deutsch und Englisch umgeschaltet werden Richtung: Durch Betätigen der Tasten UP/DOWN kann die Drehrichtung des Spindelventils...
  • Seite 12: Elektrische Anschlüsse

    Bedienungsanleitung VC 1100 Serie VIEWEG 10 Elektrische Anschlüsse 10.1 I/O-Port Typ: 15-pol. SubD Buchse 2-reihig Belegung: siehe nachfolgende Tabelle Pin Nr. Input / Output Beschreibung Bemerkung: Reserviert Reserviert 24 V DC 24 V DC Ausgang BUSY Gerät dosiert Eingang START...
  • Seite 13: Spindelventil

    Bedienungsanleitung VC 1100 Serie VIEWEG 10.2 Spindelventil Typ: LEMO Buchse 2-pol: EGG.00.302.CLL Belegung: Pin 1 (rot) 0-24 V Spindelventil Pin 2 0 V (GND) Spindelventil Gegenstecker: LEMO Stecker 2-pol. FGG.00.302.CLAD35 10.3 Fußschalter: Belegung: Schliesskontakt zwischen Pin 1 + 3 startet den Dosiervorgang Das Fußschaltereingangssignal wird aktiviert, wenn der Eingangspin (1) mit dem GND-...
  • Seite 14: Wartung Und Reinigung

    Bedienungsanleitung VC 1100 Serie VIEWEG Digitale Ausgänge Ist der digitale Ausgang gesetzt, so ist der Optokoppler leitend. VC1100 Optokoppler VC1100 I/O-Port Output Output - Microcontroller 11 Wartung und Reinigung Das Produkt ist wartungsfrei. Lassen Sie eine Reparatur nur vom Hersteller durchführen Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch.
  • Seite 15: Konformitätserklärung

    Bedienungsanleitung VC 1100 Serie VIEWEG 11 Konformitätserklärung CE Konformitätserklärung • EG-Niederspannungsrichtlinie 2014/35/EU • EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht.
  • Seite 16 Vieweg GmbH VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland Tel. +49 8166 6784 - 0 Fax +49 8166 6784 - 20 info@dosieren.de www.dosieren.de...
