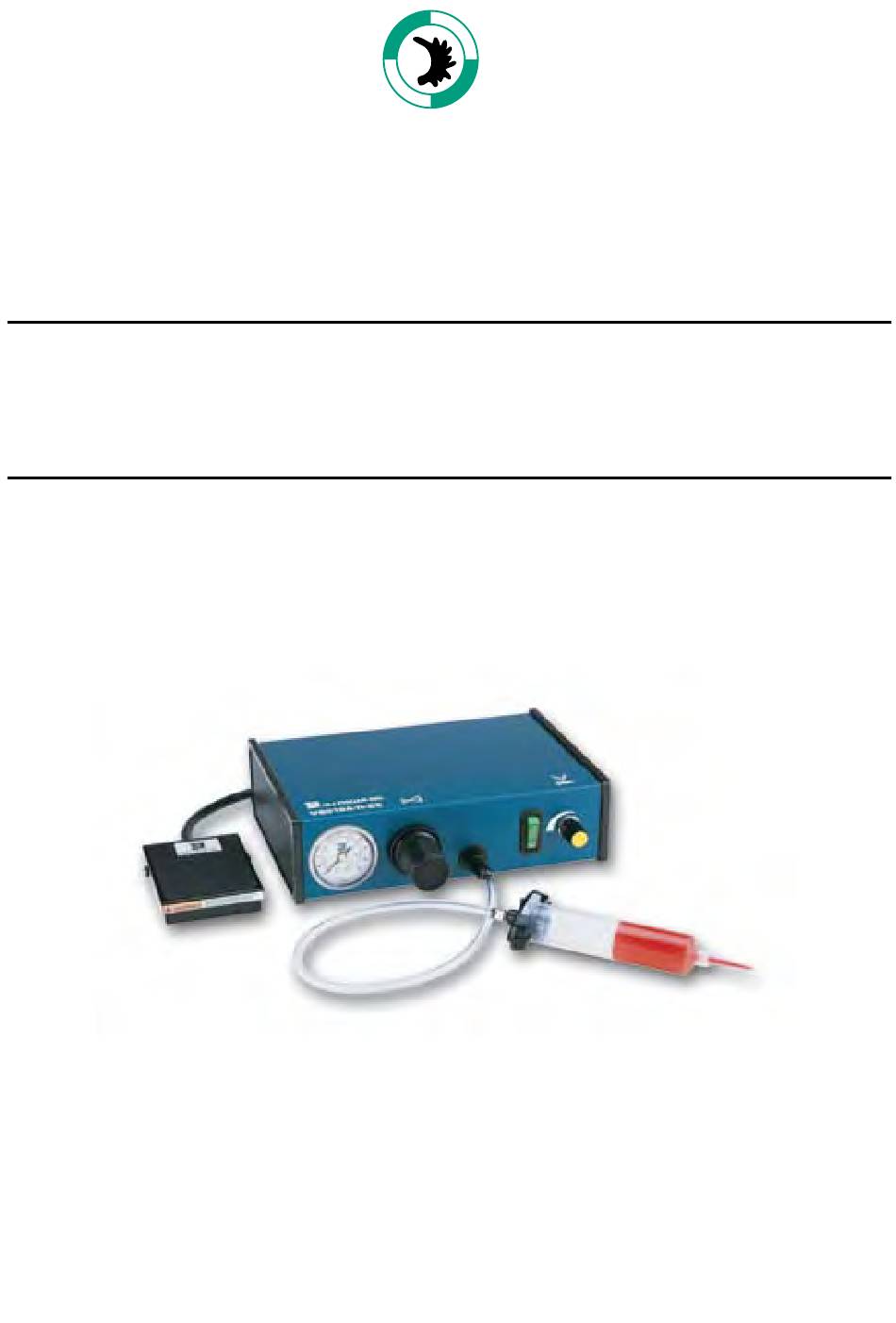

- Seite 1 VIEWEG Dosier- und Mischtechnik Bedienungsanleitung Dosiergerät VSE215A-II-CE...
- Seite 2 VIEWEG Bedienungsanleitung Dsiergerät VSE215-II-CE Allgemeine Beschreibung Das Dosiergerät VSE215A-II-CE ist mit seinem universellen Design hervorragend geeignet für eine breite Anwendungspalette. Die Dosierung von Mikrotropfen kann ebenso erfolgen wie das Füllen und Vergießen von Komponenten. Das VSE215A-II-CE ist mit einem Vakuumrückhaltesystem ausgestattet um das Nach- tropfen niederviskoser Medien zu vermeiden und ist kostengünstiges System mit hoher...
- Seite 3 VIEWEG Bedienungsanleitung Dsiergerät VSE215-II-CE Standard Zubehörsatz Stk.* Beschreibung Bestell-Nr. Netzkabel 560033E Kartuschenständer 560751 Fußschalter 560027 30cc Kartuschenadapter 560004A-PC 5cc Kartuschenadapter 560003A-PC 30cc Kartuschen 560002D 5cc Kartuschen 560001A 30cc Stopfen 560552 5cc Stopfen 560550 Dosiernadel konisch Ø 1,20 mm, rau 560010MA Dosiernadel konisch Ø...
- Seite 4 VIEWEG Bedienungsanleitung Dsiergerät VSE215-II-CE I. Einrichten 1. Schließen Sie das Gerät an Ihr Druckluft- netz an (3bar - 7bar; gefiltert) 2. Stecken Sie den Fußschalter an 3. Stecken Sie den 30cc Kartuschenadapter in das Dosiergerät. 4. Schließen Sie das Gerät an 230V AC mit dem mitgelieferten Netzkabel an.
- Seite 5 VIEWEG Bedienungsanleitung Dsiergerät VSE215-II-CE Erläuterung der Bedienelemente A) Hauptschalter Ein / Aus des Dosierge- rätes Manometer. Hier kann der eingestellte Dosierdruck abgelesen werden. Druckregler. Im Uhrzeigersinn drehen um den Dosierdruck zu erhöhen. Gegen den Uhrzeigersinn wird der Druck zum Dosieren niedriger eingestellt. Fußschalter. Dient zum Auslösen des Dosiervorgangs Dosiernadel Vakuumrückhaltung.
- Seite 6 VIEWEG Bedienungsanleitung Dsiergerät VSE215-II-CE III. Tips zum Dosieren 1. Halten Sie die Kartusche währen des Dosierens schräg (ca. 60°± 20° s. Fig. 1) 2. Heben Sie die Dosiernadel immer senkrecht nach oben ab (Fig. 2) 3. Halten Sie die Kartusche niemals mit der Dosiernadel nach oben.
- Seite 7 VIEWEG Vieweg GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel. +49 (0) 81 66 / 67 84 - 0 Fax +49 (0) 81 66 / 67 84 - 20 info@dosieren.de www.dosieren.de...
