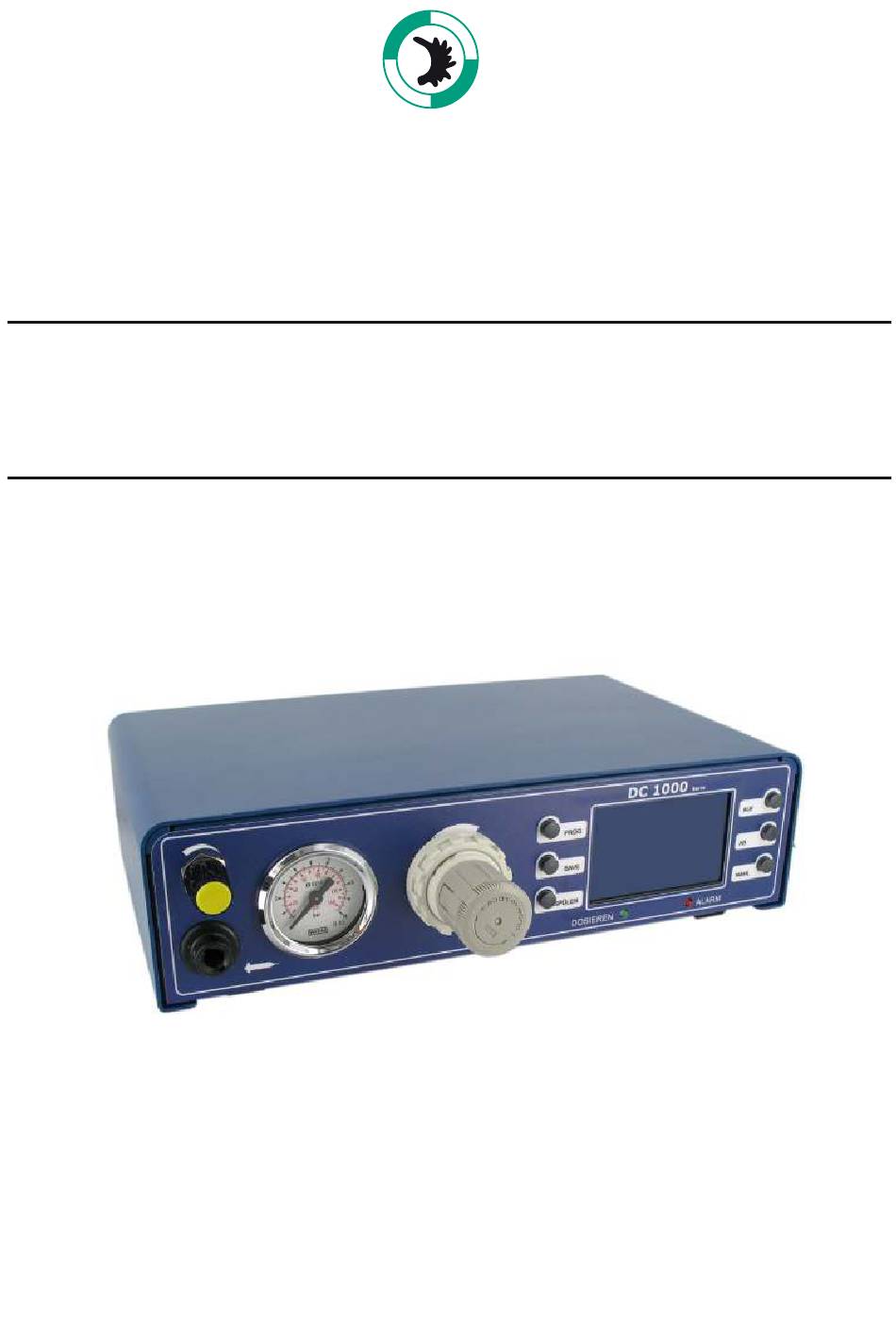

- Seite 1 VIEWEG Dosier- und Mischtechnik Bedienungsanleitung digitales Dosiergerät DC1100 Serie Made in Germany V1.0 JUL 2010 © VIEWEG GmbH...
-
Seite 2: Inhaltsverzeichnis
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 Inhaltsverzeichnis 1. Inhaltsverzeichnis ........02 2. -
Seite 3: Bestimmungsgemäße Verwendung
Benutzerhandbuch beschrieben, kann es zu Personen- oder Sachschäden kommen. Setzen Sie das Gerät nur gemäß der Anleitung in diesem Benutzerhandbuch ein. VIEWEG GmbH ist nicht haftbar für Personen- oder Sachschäden, die auf nicht zweckgemäßen Einsatz der Geräte zurückzuführen sind. Zu nicht bestimmungsgemäßer Verwendung zählen:... -
Seite 4: Technische Daten
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 4. TECHNISCHE DATEN Äußere Abmessungen 260 x 210 x 70mm Gewicht ca. 1,50 kg Spannungsversorgung: 85 – 264V AC 50/60Hz Interne Spannung 24V DC Dosierzeit 0,01 bis 999 Sekunden Druckluft Input 0 bis 7 bar (Anzeige: Digital) -
Seite 5: Teile & Beschreibung
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 4.1 TEILE & BESCHREIBUNG [Vorderseite] Einstellung Manometer Vakuumrück- für Druck- Präzisionsdruck- haltung luftausgang regler Bedientasten Druckluftausgang Grafikdisplay Status LED‘s [Rückseite] Anschluss für Netzschalter Druckluftausgang Fußschalter Vakuumerzeugung I/O-Port Netzeingang Sicherung 2A T Drucklufteingang 0 7 bar... -
Seite 6: Lieferumfang
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 5. Lieferumfang: • DC1100 Steuergerät • Druckluft Anschlussschlauch für Drucklufteingang • Bedienungsanleitung • Kartuschenhalter • Zubehör (siehe nachfolgende Liste) Anzahl Bezeichnung Bestellbezeichnung Netzkabel 230V AC C-0043 Kartuschenständer 560751 Druckluftschlauch 561851 Kartuschenadapter 30cc 560004A-ST Kartuschenadapter 5cc... -
Seite 7: Inbetriebnahme
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 6. Inbetriebnahme • Schließen sie das Netzkabel an den Netzanschluss auf der Rückseite des Geräts an. • Schließen sie die Hauptdruckluftzuleitung vom Kompressor an den Luftanschluss (Drucklufteingang) auf der Rückseite des DC1100 an. • Schließen sie den Fußschalter oder das Steuerkabel vom Dosierroboter an den Fußschalteranschluss auf der Rückseite des DC1100 an. - Seite 8 VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 Anschlussschema: Nach Anschluss aller Komponenten sollte Ihr Aufbau incl. Verkabelung so aussehen: Druckluft 1-7 bar Netzkabel 220V AC Druckluft Anschlussleitung Kartuschen- adapter Fussschalter DC1100 Serie Kartusche Gerätestecker Kartuschenständer Nützliche Hinweise • Halten Sie die Kartusche in einem Winkel von ca. 60°, wie oben abgebildet.
-
Seite 9: Bedienung
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 • Falls kein Kolben verwendet werden kann, ist die Kartusche immer senkrecht zu halten. Ein Nachlaufen kann durch die Vakuumfunktion verhindert werden. 7. BEDIENUNG: 7.1 Anzeige: (Werte können abweichen) Einstell-Parameter Markierungsstern Eingestellte Werte Dosierzeit 002.55 s... -
Seite 10: Bedientasten
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 7.3 Bedientasten : => Durch Drücken der PROG-Taste können Sie auf das nächste Pro- gramm umschalten => Durch Drücken der SAVE-Taste können Sie die aktuellen Werte in ein Programm abspeichern. Zum Abspeichern drücken Sie bitte die SAVE- Taste für min. -
Seite 11: Parameter
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 8. PARAMETER: • Einstellung der Betriebsart / Programm. Durch Drücken der Taste PROG kann man auf das nächste Programm, bzw. Betriebsart umschalten. Manuell: In dieser Betriebsart wird die Dosierzeit nicht gespeichert. Jede neue Dosierung läuft solange das Dosiersignal (Fußschalter / Spülen / I/O-Start) anliegt und beginnt anschließend wieder bei 0.00 sec. - Seite 12 VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 • Einstellung des Zyklus-Wartezeit (Zyk-Wartez): Die Zyklus Wartezeit kann über die AUF / AB Tasten eingestellt werden. Bei deaktiviertem Zyklusbetrieb wird die Zyklus Wartezeit automatisch ausgeblendet. Dieser Wert kann von 0,05 bis 999,99 sec eingestellt werden.
-
Seite 13: Service Menü
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 9. SERVICE Menü: (UP + DOWN während Initialisierung) 9.1 Anzeige: SERVICE Gewählte Sprache Sprache Gewählte Druckeinheit P- Einheit P- Alarm 5.6 BAR Gewähltes Drucklimit Service 000000239 Servicezähler 9.2 Einstellungen: • Durch betätigen der SELECT - Taste kann zwischen den Menüpunkten umgeschaltet werden (signalisiert durch das Sternchen) •... -
Seite 14: Elektrische Anschlüsse
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 10. ELEKTRISCHE ANSCHLÜSSE 10.1 Fußschalter: Belegung: Schließkontakt zwischen Pin 1 + 3 startet den Dosiervorgang 10.2 I/O-Port: Typ: 15-pol. SubD Buchse 2-reihig Belegung: siehe nachfolgende Tabelle Pin Nr. Input / Output Beschreibung Bemerkung: Reserviert Reserviert... -
Seite 15: Schaltungsdiagramme
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 10.3 Schaltungsdiagramme: Digitale Eingänge: Ein Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist. Die Eingänge werden aktiviert, wenn der Eingangspin mit dem GND-Pin kurzgeschlossen sind. DC1100 Optokoppler DC1100 I/O-Port Input Input - Microcontroller Digitale Ausgänge: Ist der digitale Ausgang gesetzt, so ist der Optokoppler leitend. - Seite 16 VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 Fußschalter: Das Fußschaltereingangssignal wird aktiviert, wenn der Eingangspin mit dem GND-Pin kurzgeschlossen sind. Es darf keine Spannung eingespeist werden. Dies kann zur Zerstö- rung des Steuereinganges führen. DC1100 Input Microcontroller DC1100 Fußschalter...
-
Seite 17: Wartung Und Reinigung
VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100 11. Wartung und Reinigung Das Produkt ist wartungsfrei Lassen Sie eine Reparatur nur vom Hersteller durchführen Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmen Wasser angefeuchtet werden. -
Seite 18: Konformitätserklärung
Folgende harmonisierte europäische Normen wurden angewandt: Folgende harmonisierte europäische Normen wurden angewandt: Folgende harmonisierte europäische Normen wurden angewandt: Folgende harmonisierte europäische Normen wurden angewandt: • DIN EN ISO 61000-6-3 Störaussendungen • DIN EN ISO 61000-6-2 Störfestigkeit Kranzberg, 09.07.2010 Till Vieweg, Geschäftsführer... - Seite 19 VIEWEG Bedienungsanleitung digitales Dosiergerät DC1100...
- Seite 20 VIEWEG Vieweg GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel. +49 (0) 81 66 / 67 84 - 0 Fax +49 (0) 81 66 / 67 84 - 20 info@dosieren.de www.dosieren.de...
