Montage der Plattenträger

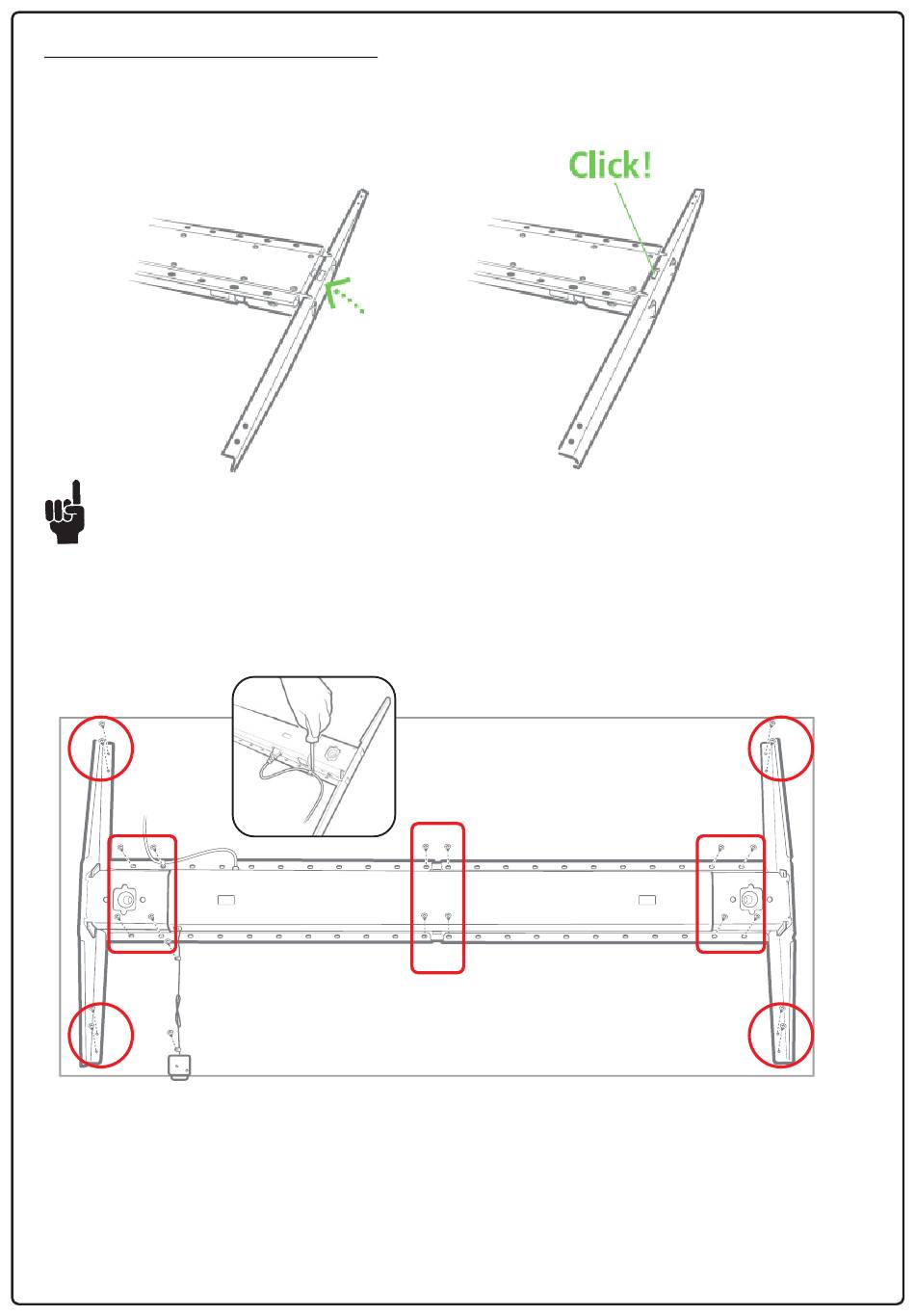

Platzieren Sie einen leicht geneigten Plattenträger am Ende des Trägers.
Drücken Sie den Plattenträger in seine Position, bis ein Klicken zu hören ist
Stellen Sie sicher, dass der Plattenträger richtig platziert ist und nicht vom DF2-
Träger verdreht werden kann.
Platzieren Sie den zusammengebauten DF2-Rahmen in der richtigen Position.
Verwenden Sie ein Maßband, um die mittige Platzierung des DF2-Rahmens auf der
Tischplatte sicherzustellen.
c
A
B
a
A
c
Befestigen Sie den DF2-Rahmen mit 20 Befestigungsschraubenan der Tischplatte:
8 Schrauben an den Enden des Trägers (A)
Verwenden Sie eine dieser Schrauben, um das Netzkabel mit der Kabelklemme am
Träger zu befestigen und so eine Zugentlastung des Kabels zu erzielen, siehe Skizze 1.
12 Schrauben in den Plattenträgern (B)
1
B
b
c
A
B
a
A
c
4
