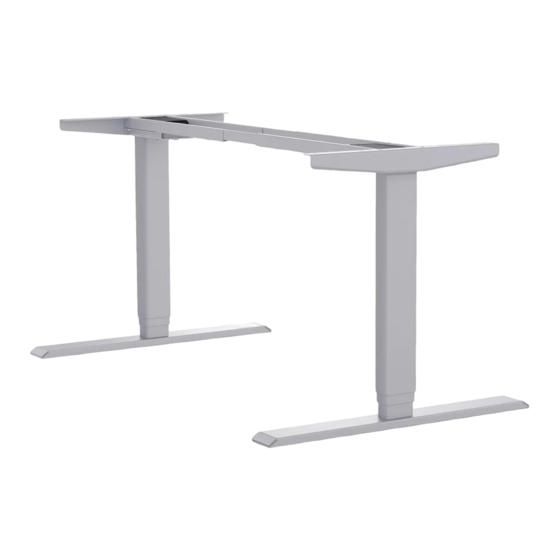

- Seite 1 Homedesk MONTAGE- UND BEDIENUNGSANLEITUNG ELEKTRISCH HÖHENVERSTELLBARES TISCHGESTELL Version 20210312-boho-HD-de • Technische Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
SICHERHEITSHINWEISE Gefahren durch Elektrizität Benutzung des Tisches Belastung Besondere Gefahrenstellen Hinweise für den Notfall Wartung und Instandhaltung Reinigung Geräuschpegel des Tisches Restrisiken Betriebs- und Montageanleitung lesen und aufbewahren LIEFERUMFANG Bauteile Beschlagbeutel MONTAGE 8-11 Schritt 1 - Hubsäulen montieren Schritt 2 - Rahmen montieren Schritt 3 - Fußausleger moniteren Schritt 4 - Elektronik und Tischplatte ERSTINBETRIEBNAHME... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Gefahren durch Elektrizität Verbinden Sie das Tischgestell erst nach vollständiger Montage mit der Stromversorgung. Überprüfen Sie die elektrische Ausrüstung des Tischgestells regelmäßig gemäß nach den Vorgaben der nationalen Vorschriften (in Deutschland sind dies die Unfallverhütungsvorschrif- ten).Verwenden Sie keine Kabel mit beschädigter Isolierung. Es besteht sonst die Gefahr des elektrischen Schlages. -
Seite 5: Besondere Gefahrenstellen
SICHERHEITSHINWEISE Besondere Gefahrenstellen Achten Sie bei der Verstellung des Tischgestells darauf, dass sich keine Personen in der Nähe des Tischgestells aufhalten. Es besteht Verletzungsgefahr. Achten Sie bei der Aufstellung des Tischgestells auf vollständige Kollisionsfreiheit (z. B. Dachschräge, bauliche Gegeben- heiten, Rollcontainer, Papierkorb, usw.) in allen möglichen Verstellposi- tionen. -
Seite 6: Geräuschpegel Des Tisches
SICHERHEITSHINWEISE Restrisiken Das Tischgestell ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei Verwen- dung Gefahren für Leib und Leben des Benutzers oder Dritte bzw. Be- einträchtigungen am Tischgestell oder an anderen Sachwerten entstehen. Betriebs- und Montageanleitung lesen und aufbewahren ... -
Seite 7: Lieferumfang
INHALT 2 2 2 2 Beschlagbeutel B C D E F G H I... -
Seite 8: Montage
AUFBAU SCHRITT 1 - HUBSÄULEN MONTIEREN Bitte den Schritt für jede Hubsäule ausführen Bitte folgende Schrauben verwenden: B (4x M6x35) -
Seite 9: Schritt 2 - Rahmen Montieren
AUFBAU SCHRITT 2 - RAHMEN MONTIEREN Führen Sie die Mittelschiene (3) auf beiden Seiten in den Rahmen ein und stellen Sie die entsprechende Position ein. Hinweis: Das Wort „MAX“ auf der Mittelschiene kann nicht vollständig freigelegt werden. Bitte folgende Schrauben verwenden: A (8x M6x30) -
Seite 10: Aufbau Schritt 3 - Fußausleger Montieren
AUFBAU SCHRITT 3 - FUßAUSLEGER MONTIEREN Bitte folgende Schrauben verwenden: C (4x M10x30) -
Seite 11: Schritt 4 - Elektronik Und Tischplatte
AUFBAU SCHRITT 4 - ELEKTRONIK + TISCHPLATTE Platzieren Sie die Steuereinheit(7) und den Adapter(9) in der Mitte des Tischgestells. Fixieren Sie den Adapter mit der beigefügten Halterung (G). Verbinden Sie die Kabel der Hubsäulen und den Adapter mit der Steuereinheit. Hubsäulen <->... -
Seite 12: Erstinbetriebnahme
ERSTINBETRIEBNAHME ! ! ! ! ! ! ! ! ! ! Vor der ersten Inbetriebnahme muss der höhenverstellbare Schreibtisch initialisiert werden. 1. Halten Sie die Abwärts Taste gedrückt, bis der Schreibtisch seine niedrigste Höhe erreicht hat. 2. Lassen Sie die Abwärts Taste los. 3. -
Seite 13: Einstellungen Bedieneinheit
EINSTELLUNGEN BEDIENEINHEIT Sperren und Entsperren des Bedienteils (Kindersicherung) - LOCK (Sperren) Drücken und halten Sie die Taste „M“ (ca. 8 Sek.), bis die LED-Anzeige auf S und dann auf LOC umschaltet. Lassen Sie die Taste los. - UNLOCK (Entsperren) Drücken und halten Sie die Taste „M“ (ca. 8 Sek.) bis die LED von LOC auf die Höhenanzeige umschaltet. -
Seite 14: Einstellung Der Niedrigsten Höhe
EINSTELLUNGEN BEDIENEINHEIT Einstellung der niedrigsten Höhe Drücken Sie die „AUF“ Taste, bis das Gestell die unterste Position erreicht hat. Messen Sie den Abstand vom Boden bis zur Oberseite der Tischplatte. Wenn die Zahl auf der LED-Anzeige NICHT mit Ihrer Messung übereinstimmt, führen Sie die folgenden Schritte aus: Drücken und halten Sie die „RUNTER“... -
Seite 15: Einstellen Des Fenster- Und Container-Stopps
EINSTELLUNGEN BEDIENEINHEIT Einstellen des Fenster- und Container-Stopps Einstellen des Fenster-Stopps: Bringen Sie den Tisch auf die gewünschte max. Position. Drücken Sie die „M“-Taste einmal und lassen Sie sie wieder los, dann die „AUF“ Taste einmal drücken und loslassen. Im LED-Display wird „S- „ angezeigt. Dann drücken und halten Sie die „M“-Taste (ca. -
Seite 16: Wechseln Zwischen Zentimetern Und Zoll
EINSTELLUNGEN BEDIENEINHEIT Wechseln zwischen Zentimetern und Zoll Drücken Sie die „RUNTER“-Taste, bis das Gestell ganz unten ist. Drücken und halten Sie die „RUNTER“ Taste erneut, bis die LED-Anzeige „RST“ anzeigt. Drücken und halten Sie die Taste 2 (ca. 5 Sekunden), während die LED-Anzeige „RST“... -
Seite 17: Hinweise Ergonomie
HINWEISE ERGONOMIE Die richtige Sitzhaltung Falsches Sitzen kann zu gesundheitlichen Schäden an Gelenken, Seh- nen und Muskeln führen. Um dies zu vermeiden, müssen Schreibtisch und Bürostuhl eingestellt werden. Unabhängig von den nachfolgenden Hinweisen ist eine unbequeme Sitzhaltung zu vermeiden. Sollten Sie feststellen, dass der eine oder andere Hinweis zu einer für Sie unbe- quemen Sitzhaltung führt, passen Sie die Positionierung einfach Ihren Bedürfnissen an. -
Seite 18: Betriebshinweise
BETRIEBSHINWEISE Beachten Sie die Bestimmungen und Sicherheitshinweise ab Seite 4. Insbesondere: Lassen Sie keine Kinder unbeaufsichtigt mit dem Arbeitstisch. Kinder können die von diesem Arbeitstisch ausgehenden Gefahren nicht einschätzen. Kinder können sich erheblich verletzen, bis hin zur Todesfolge. Überschreiten Sie nicht die maximale Einschaltzeit von 2 Minuten des Tisches. Stellen Sie sicher, dass ausreichend Platz vorhanden ist, um Zusammenstöße zu vermeiden. -
Seite 19: Kundendienst
GmbH Industriestraße 45 33397 - Rietberg DEUTSCHLAND +49 5244 9789030 boho office® ist eine eingetragene Marke der boho möbelwerkstatt GmbH Entsorgung Tisch außer Betrieb nehmen Ziehen Sie den Netzstecker aus der Steckdose. Tisch demontieren Um das Gestell zu demontieren, befolgen Sie die Anleitung in rückwärtiger Reihenfolge.
