Montageanleitung
Bausatz Hobby-Line 4530
Vormontage
Portalwangen
Für diesen Bauabschnitt benötigen Sie:
1 Portalseite rechts
1 Portalseite links
8 Laufrollen
4 Zentrische Rollenführung
4 Exzentrische Rollenführung
8 Mutter selbstsichernd M8
4 Mutter flach M8 x 0,75
Feingewinde!
24 Passscheiben 8 x 14 x 1 mm
Portalwange hin montieren.
Montieren Sie die Rollenführungen der Portalwan-
gen, wie in den Bildern 1 und 2 gezeigt. Achten Sie
dabei auf die richtige Einbaulage der Führungsbol-
zen.
• Bauen Sie die zentrischen Rollenführungen
mit dem Sechskantkopf auf der Innenseite in die
unteren Bohrungen der Portalwangen
Ziehen Sie die Verschraubungen gut fest.
• Bauen Sie die exzentrischen Rollenführungen
mit dem Innensechskant auf der Außenseite
49
in die oberen Bohrungen der Portalwangen.
Ziehen Sie die Verschraubungen auf der
Rollenseite gut fest, auf der Gegenseite jedoch
nur lose handfest - später wird hier die Führung
der Y-Achse eingestellt.
www.sorotec.de
#
20
20
21
50
48
49
63
51
52
60
52

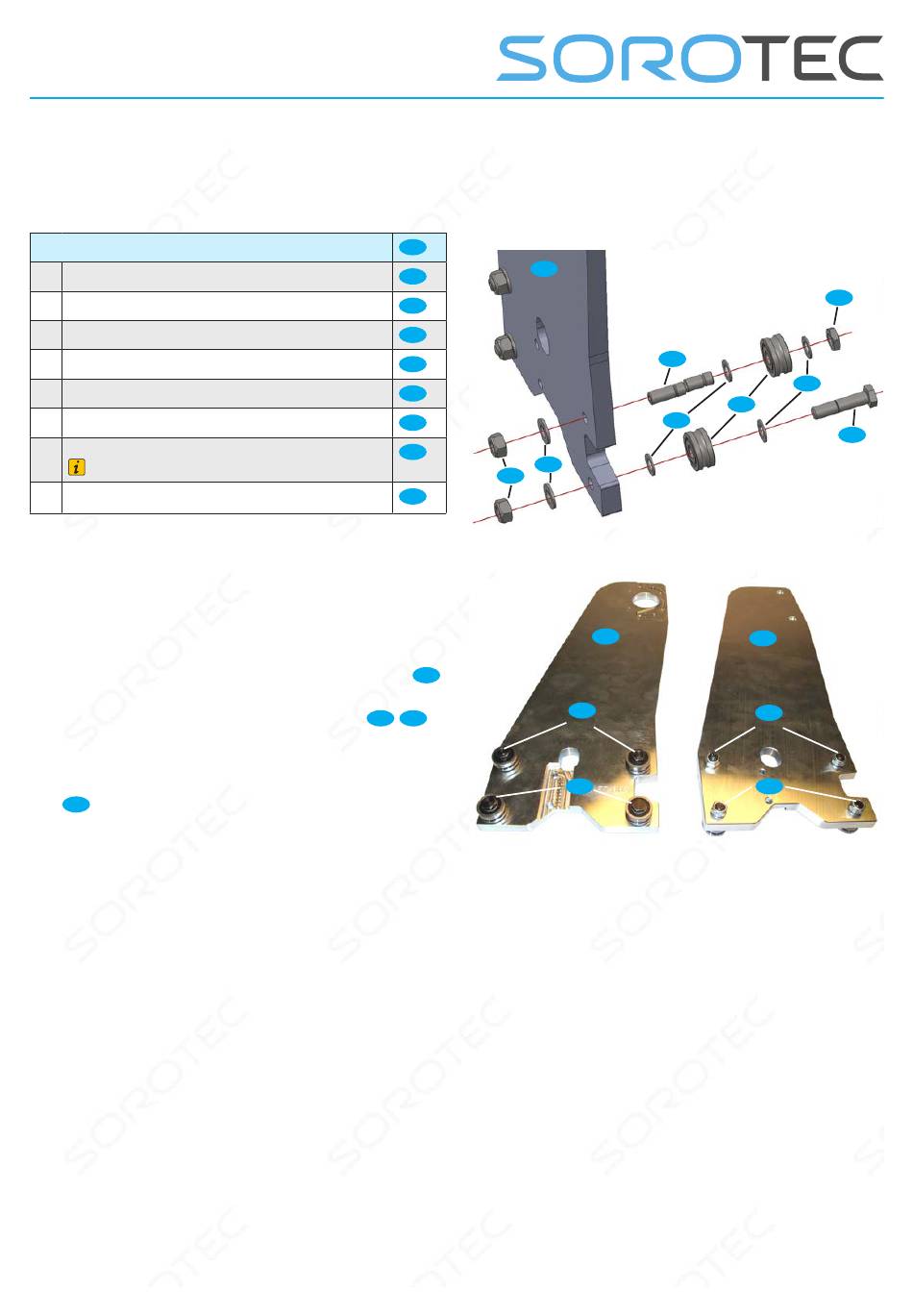

Bild 1: Montage Führungsrollen Portalwange
48
.
20
21
Bild 2: Innensechskantseite der Exzenter zur Außenseite der
Seite 8/21
49
50
52
21
49
48
51
52
48
20
49
48
V 0.6.0
