Montageanleitung
Bausatz Hobby-Line 4530
Festziehen der Grundverschraubung
und Einstellen der Führungsrollen
Ihre Portalfräse ist nun so weit aufgebaut, dass alle
Verschraubungen fest angezogen und die Rollenfüh-
rungen der X- und Y-Achse eingestellt werden kön-
nen. Gehen Sie dazu vor wie folgt:
X-Achse
• Schieben Sie den Schlitten von Hand ganz nach
links (Motorseite der Spindel).
Hinweis:
Wenn sich der Schlitten sehr schwer oder gar
nicht bewegen lässt, prüfen Sie ob zwei oder
mehr der Motorkabel einen Kurzschluss bilden.
Der Motor kann in diesem Fall auch ohne äußere
Beschaltung als starke Bremse wirken.
• Drücken Sie das Führungsprofil nach vorne und
unten, während Sie die Verbindungsschrauben
an den Portalwangen festziehen.
• Lösen Sie die Muttern der Führungsrollen-
Exzenter.
• Stellen Sie nun nacheinander die
Führungsrollen ein. Verdrehen Sie dazu den
Exzenter mit einem Innensechskantschlüssel,
bis die Rolle an der Schiene anliegt. Drehen Sie
den Exzenter weiter, bis deutlicher Widerstand
spürbar wird - keinesfalls jedoch mehr als 5
Grad nach Anliegen der Rolle.
• Ziehen Sie die Mutter der eingestellten
Führungsrolle fest und wiederholen Sie die
Einstellung für die zweite Rolle.
• Ziehen Sie den motorseitigen Gewindestift der
Kupplung am X-Motor fest.
• Ziehen Sie die Verschraubung zwischen dem
Schlitten und dem Mutternblock der X-Achse
fest.
www.sorotec.de
Y-Achse
• Schieben Sie das Portal von Hand ganz nach
hinten (Festlagerseite der Y-Spindeln).
• Drücken Sie die Tischseiten jeweils
nach innen und unten, während Sie die
Verbindungsschrauben an den Stirnblechen
festziehen.
• Stellen Sie die Führungsrollen der
Portalwangen ein, wie für die Rollen der
X-Achse beschrieben.
• Ziehen Sie die Schrauben der Festlager am
hinteren Stirnblech fest.
• Ziehen Sie die Verschraubungen zwischen
Portalwangen und den Mutternblöcken der
Y-Spindeln fest.

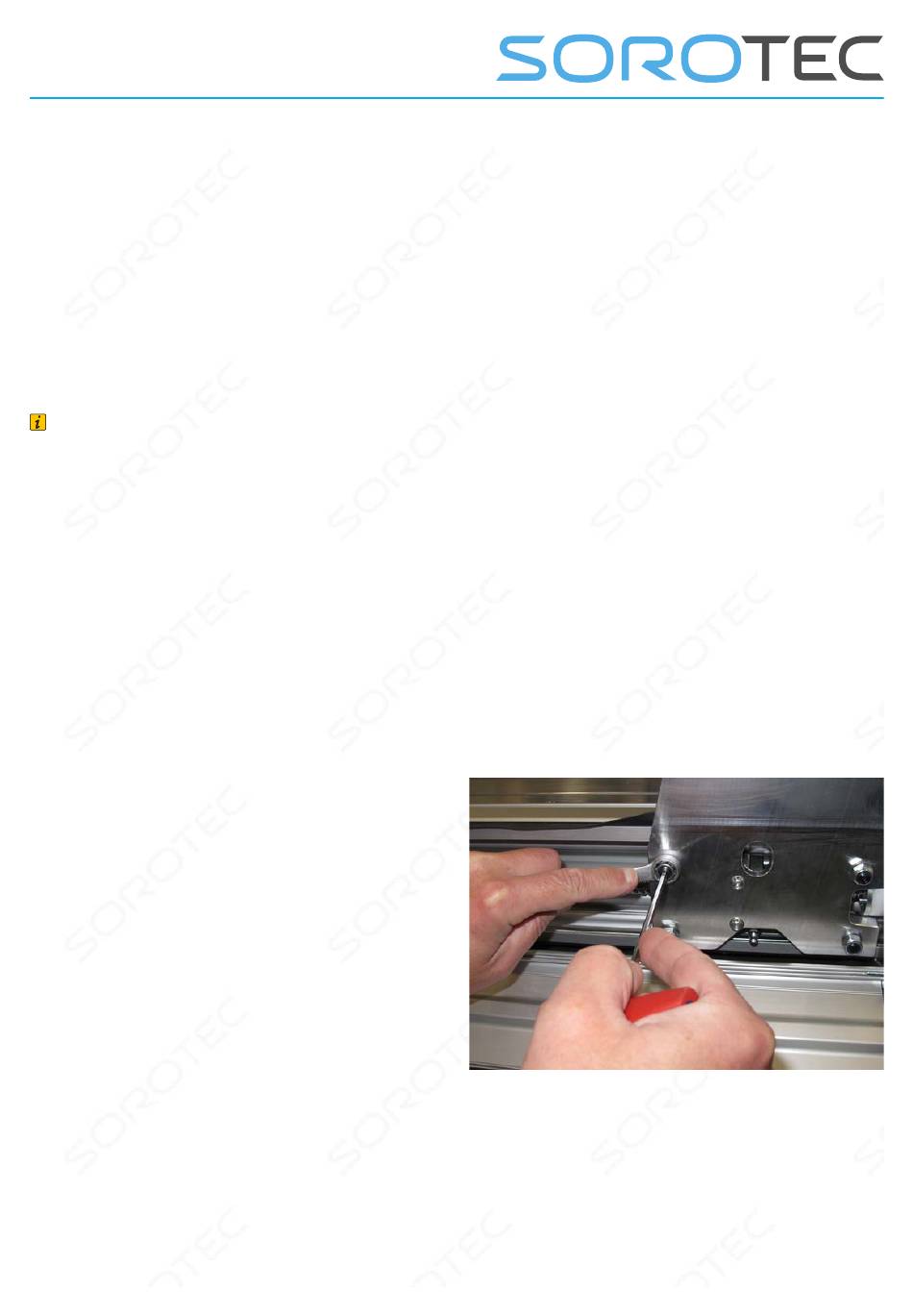

Bild 18: Einstellen der Führungsrollen
Seite 15/21
