Montageanleitung
Bausatz Hobby-Line 4530
Schienenarretierung
Für diesen Bauabschnitt benötigen Sie:
8 Gewindestift
Die als Schienen für die Rollenführungen dienenden
Präzisionswellen müssen gegen Verrutschen gesi-
chert werden. Schrauben Sie dazu die Gewindestifte
in die entsprechenden Bohrungen:
65
• links und rechts im hinteren Stirnblech
• in der linken Portalwange (Motorseite)
• in der Motorplatte der Z-Führung
Seitenabdeckungen
Für diesen Bauabschnitt benötigen Sie:
2 Abdeckprofil
1 Abdichtungsprofil
8 Flachkopfschraube M6 x 20
Montieren Sie die Seitenabdeckungen wie folgt:
• Führen Sie das Abdichtungsprofil
dazu vorgesehene Nut des Abdeckprofils und
schneiden Sie es mit einem scharfen Messer
bündig ab.
• Montieren Sie die Abdeckprofile mit
Flachkopfschrauben
Anbauteile
Notaus-Schalter
Für diesen Bauabschnitt benötigen Sie:
1 Notaus 30 mm
• Montieren Sie den Notaus-Schalter in der dafür
vorgesehenen Bohrung im vorderen Stirnblech,
wie in Bild 26 gezeigt.
www.sorotec.de
in die
10
.
G3
#
65
65
65

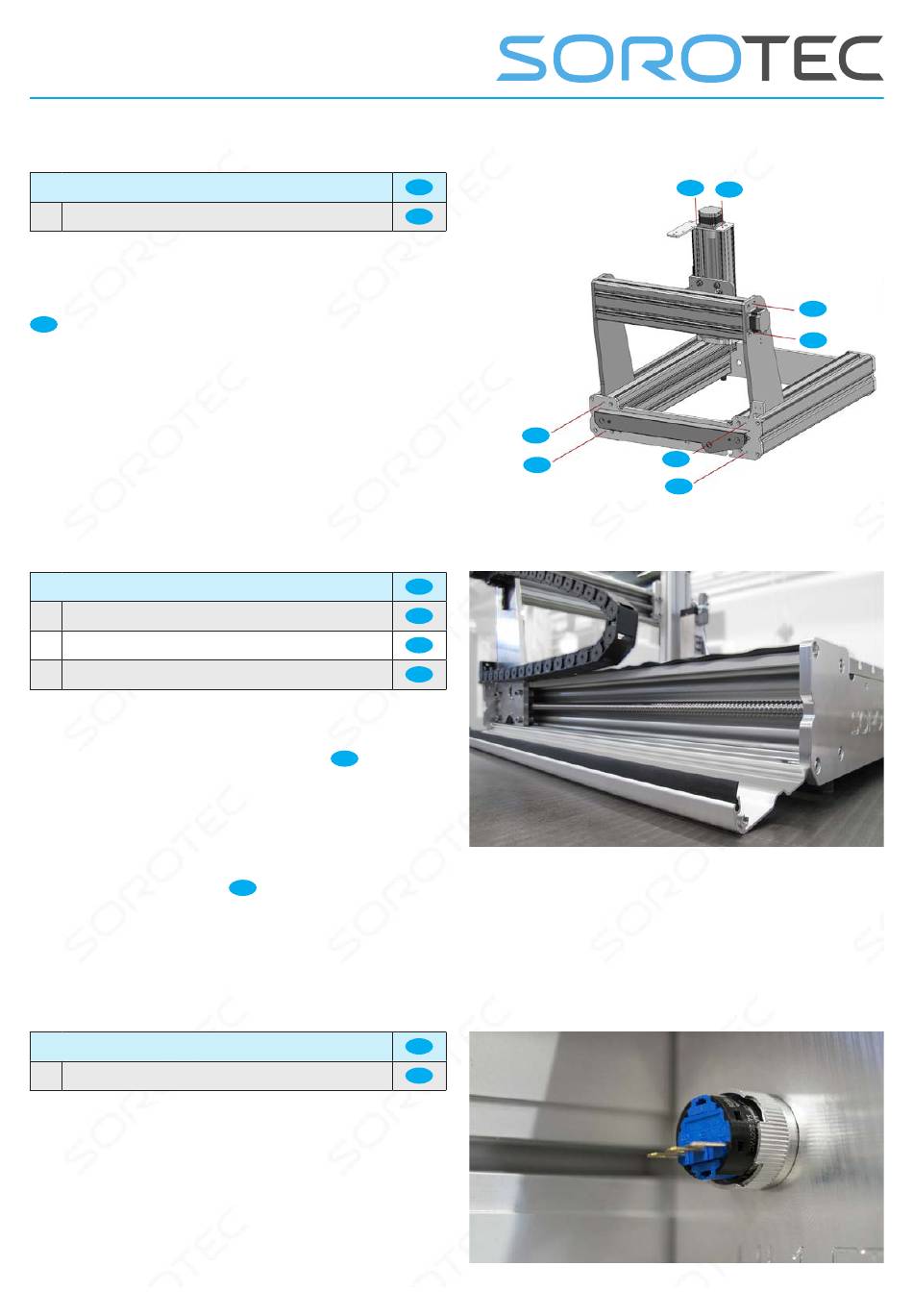

Bild 24: Gewindebohrungen für die Schienenarretierung
#
14
10
G3
Bild 25: Zur Wartung der Spindeln lassen sich die Seiten-
abdeckungen nach Entfernen der oberen Schrauben einfach
aufklappen.
#
55
Bild 26: Montage des Notaus-Schalters, Sicht von hinten
Seite 18/21
65
65
65
65
65
65
V 0.6.0
