TIP COMPAC 7500 Gebrauchsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Drainagen-Schmutzwasser-Tauchpumpe
Submersible dirty drainage pump
Drenażowa pompa zanurzeniowa
Merülőszivattyú drénezéshez
Pompă imersă pentru drenare
Crpka za drenažnu vodu
Потъваща помпа за дренаж
Potopna črpalka za drenažo
Ponorné čerpadlo pro drenáž
Ponorné drenážne čerpadlo
Pompe submersible de drainage

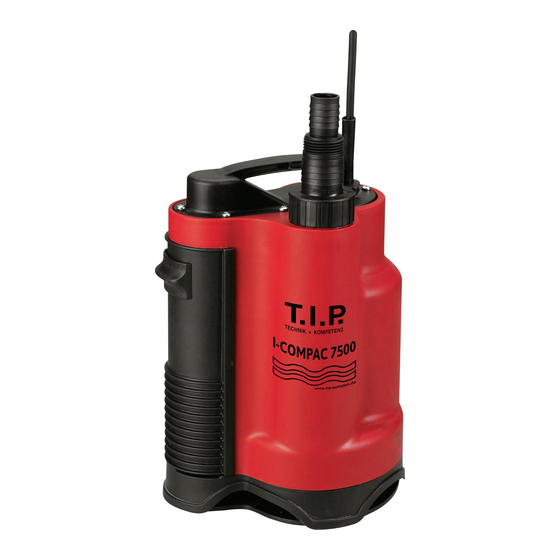

I-COMPAC 7500 und I-COMPAC 13000
Bomba sumergida de drenaje
Pompa sommergibile per il drenaggio
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für TIP COMPAC 7500
Inhaltszusammenfassung für TIP COMPAC 7500
- Seite 2 Normen: Tauchpumpe EN 55014-1:2006 + A1:2009 + A2:2011 Submersible pump EN 55014-2:2015 EN 61000-3-2:2014 / EN 61000-3-3:2013 I-COMPAC 7500 EN 60335-1:2012 + A11:2014 + A13:2017 I-COMPAC 13000 EN 60335-2-41:2003 + A1:2004 + A2:2010 EN 62233:2008 EN 50581:2012 Dokumentationsbevollmächtigter:...
-
Seite 3: Inhaltsverzeichnis
Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. -
Seite 4: Einsatzgebiet
Beschädigungen des Geräts die Förderflüssigkeit verschmutzen können. Die eingesetzten Schmiermittel sind biologisch abbaubar und gesundheitlich unbedenklich. 3. Technische Daten Modell I-Compac 7500 I-Compac 13000 Netzspannung / Frequenz 230 - 240 V~ / 50 Hz 230 - 240 V~ / 50 Hz... -
Seite 5: Lieferumfang
4. Lieferumfang Im Lieferumfang dieses Produkts sind enthalten: Eine Pumpe mit Anschlusskabel, ein Mehrdimensions-Anschlussstück, eine Gebrauchsanweisung. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Je nach Anwendungszweck kann weiteres Zubehör erfor- derlich sein (siehe Kapitel „Installation“ und „Bestellung von Ersatzteilen“). Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpa- ckungsmaterialien umweltgerecht. -
Seite 6: Elektrischer Anschluss
6. Elektrischer Anschluss Das Gerät verfügt über ein Netzanschlusskabel mit Netzstecker. Netzanschlusskabel und Netzstecker dürfen nur durch Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden. Tragen Sie die Pumpe nicht am Netzanschlusskabel, und benutzen Sie es nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie Netzstecker und Netzanschlusskabel vor Hitze, Öl und scharfen Kanten. -
Seite 7: Manueller Betrieb
Stecken Sie zur Inbetriebnahme den Netzstecker in eine 230-V-Wechselstromsteckdose. Erreicht oder über- schreitet der Wasserstand das Startniveau, läuft die Pumpe sofort an. Zur Beendigung des Betriebs ziehen Sie den Netzstecker aus der Steckdose. 7.2. Manueller Betrieb Bei manuellem Betrieb der Pumpe ist der integrierte Schwimmerschalter deaktiviert. Dies führt - solange eine Verbindung mit dem Stromnetz hergestellt ist - zu einem dauerhaften Betrieb der Pumpe. - Seite 8 FIG I FIG II FIG III FIG IV FIG V Drehen Sie dazu die Klappen Sie die Nachdem Sie die die Reinigen Sie den Setzen Sie die Pumpe auf den Kopf Schwimmerkammer- Abdeckung entfernt Führungsstab und die Schwimmerkammer- und drücken sie mit Abdeckung nach außen haben entnehmen Sie Aufnahme des Magne-...
-
Seite 9: Garantie
TÖRUNG ÖGLICHE RSACHE EHEBUNG 3. Die Pumpe bleibt Der elektrische Anschluss stimmt nicht Die Spannung auf den Leitungen des nach einer kurzen mit den Angaben überein, die auf dem Anschlusskabels kontrollieren. Betriebszeit ste- Typenschild genannt sind. hen, weil sich der Festkörper verstopfen die Pumpe oder Verstopfungen entfernen. -
Seite 10: Bestellung Von Ersatzteilen
Fax: + 49 (0) 7263 / 9125 25 Siemensstraße 17 D-74915 Waibstadt E-Mail: service@tip-pumpen.de Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: service@tip-pumpen.de an- gefordert werden. Nur für EU-Länder Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umset- zung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer um-... - Seite 98 Załącznik: Příloha: Приложение: Anhang: Annex: Melléklet: Картини Abbildungen Illustrations Ábrák rysunki Obrázky Anexe: Dodatak: Príloha: Dodatek: Annexe: Appendice: Desene Slike Obrázky Slike Illustrations Illustrazioni Apéndice: Imagenes I-COMPAC 7500 + I-COMPAC 13000...
- Seite 99 Funktionsteile / Details Druckanschluss Pumpenfuß Schnittpunkt Schwimmer Schrauben Schnittpunkt Pumpenlaufrad 10 Mehrdimensions-Anschlussstück Pumpenlaufradkammer 11 Schwimmerkammer A Min. Selbstansaugniveau * Tragegriff 12 Wahlhebel (MAN / AUT) B Min. Absaugniveau * Ansaugöffnungen C Startniveau * Netzanschlusskabel D Abschaltniveau * * Die entsprechenden Werte sind im Abschnitt „Technische Daten“ genannt. Funktionparts / Details Pressure port Pump foot...
- Seite 102 Notizen / notes / note / notas...
- Seite 103 Notizen / notes / note / notas...
-
Seite 104: Service-Hotline
Sollten Sie technische Fragen oder Probleme bei der Inbetriebnahme haben, können Sie uns gerne unter folgenden Telefonnummern kontaktieren: SERVICE-HOTLINE +49 (0) 7263 9125-0 Montag bis Freitag von 08.00 bis 17.00 Uhr Email: service@tip-pumpen.de TECHNIKER-SPRECHSTUNDE +49 (0) 7263 9125-50 Montag bis Freitag von 15.00 bis 17.00 Uhr T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17...
