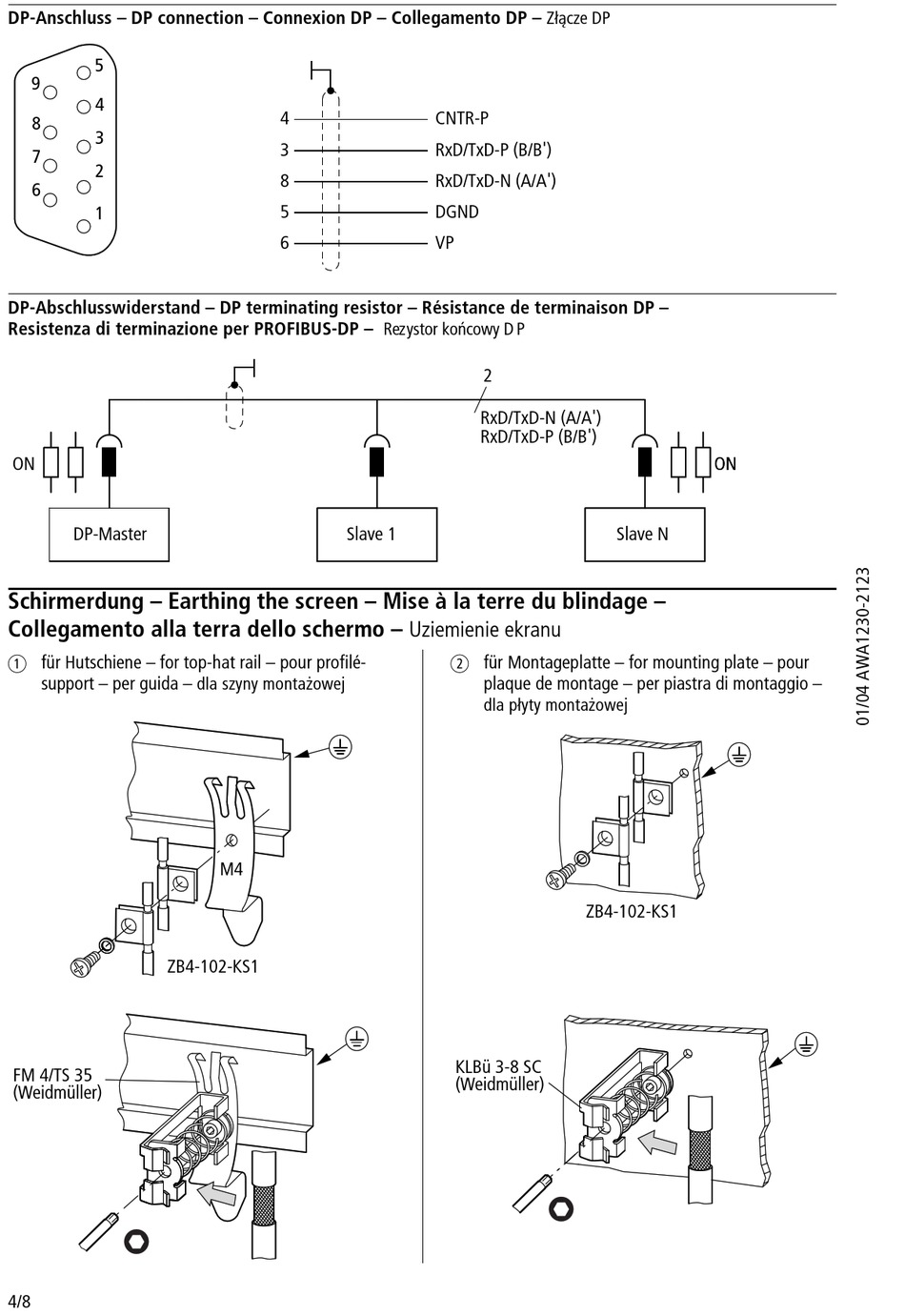

DP-Anschluss – DP connection – Connexion DP – Collegamento DP –
5
9
4
8
3
7
2
6
1
DP-Abschlusswiderstand – DP terminating resistor – Résistance de terminaison DP –
Resistenza di terminazione per PROFIBUS-DP –
ON
DP-Master
Schirmerdung – Earthing the screen – Mise à la terre du blindage –
Collegamento alla terra dello schermo – Uziemienie ekranu
a für Hutschiene – for top-hat rail – pour profilé-
support – per guida –
ZB4-102-KS1
FM 4/TS 35
(Weidmüller)
4/8
4
3
8
5
6
Slave 1
dla szyny montażowej
M4
Złącze DP
CNTR-P
RxD/TxD-P (B/B')
RxD/TxD-N (A/A')
DGND
VP
Rezystor końcowy D P
2
RxD/TxD-N (A/A')
RxD/TxD-P (B/B')
b für Montageplatte – for mounting plate – pour
plaque de montage – per piastra di montaggio –
dla płyty montażowej
KLBü 3-8 SC
(Weidmüller)
ON
ON
Slave N
ZB4-102-KS1
