HART-KommUNIKATIoN
Die UD20 ist ein primärer HART-Master und kommuniziert
mit
dem
GT3000
als
Einschalten fordert die UD20 die Eingabe des Gastyps,
des Messbereichs und der Maßeinheit vom GT3000 an.
Im normalen Betrieb fragt die UD20 den GT3000 ständig
ab, um Statusinformationen zu erhalten. Da die UD20 ein
primärer Master ist, ist die Kommunikation mit dem GT3000
auch gleichzeitig über einen sekundären Master möglich.
Bei Einsatz eines Asset-Management-Systems (AMS) muss
dieses als sekundärer Master konfiguriert werden, um
Konflikte bei der Kommunikation mit der UD20 zu vermeiden.
mAGNETISCHE SCHALTER
Vier interne Magnetschalter stellen eine berührungsfreie
Benutzerschnittstelle bereit, mit der die Einstellung von
Konfigurationsparametern und die Kalibrierung vor Ort ohne
die Verwendung eines tragbaren HART--Geräts ermöglicht
werden.
Die Schalter sind wie folgt gekennzeichnet:
Cancel, Escape
Enter, Select
Previous
Next

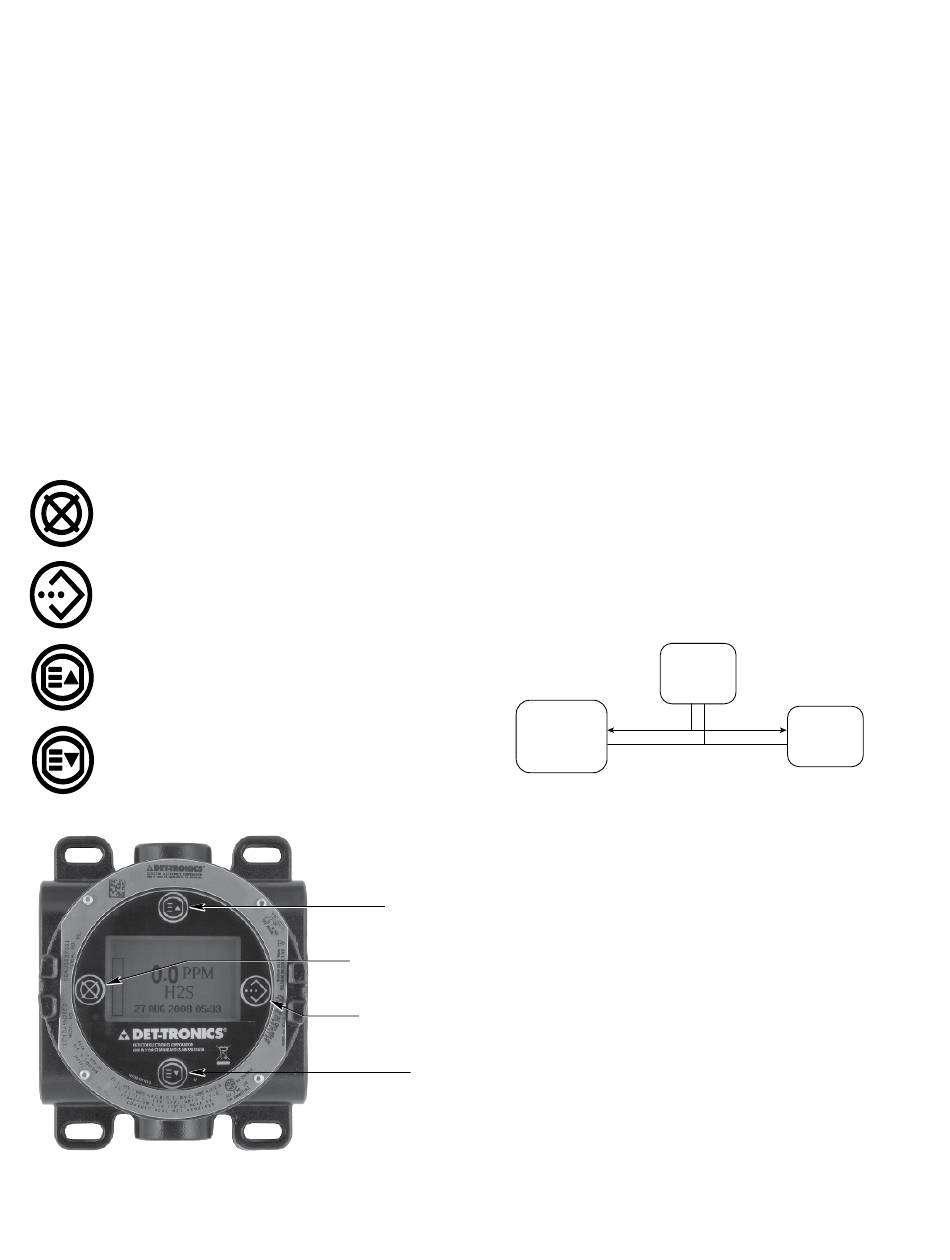

Abbildung 1: Vorderseite der UD20
3.1
ein
HART-Slave-Gerät.
PREVIOUS
CANCEL/ESCAPE
ENTER/SELECT
B2426
GERäTEGEHäUSE
Das
UD20-Gehäuse
Beim
Anschlusskasten aus Aluminium oder Edelstahl mit einem
durchsichtigen Sichtfenster und mehreren Anschlüssen.
Verfügbare Kabeleinführungsgrößen umfassen 3/4" NPT
und M25.
GERäTEDISpLAy
Die UD20 wird mit einer Punktmatrix-LCD-Anzeige mit
einer Auflösung von 160 x 100 Punkten ausgeliefert. Siehe
Abbildung 1.
Im Normalbetrieb zeigt das LCD-Display der UD20 den
Gastyp und die gemessenen Einheiten an.
Die UD20 kommuniziert mit dem Sensor und ermöglicht einen
einfachen Zugriff auf die folgenden Informationen:
• GTS-Sensorinformationen/-fehler/-status
• GTX-Transmitterinformationen/-fehler/-status
Genauere Angaben zum Aufbau des HART-Menüs siehe
Anhang A.
pRoToKoLLIERUNG
Die UD20 hat keine eigene Protokollierungsfunktion, liest
aber die im GT3000 gespeicherten Protokolle und zeigt diese
auf dem LCD-Display an. Wenn ein AMS-System verwendet
wird, kommuniziert dieses direkt mit dem GT3000 und nicht
mit der UD20.
GT3000-
GASMELDER
Folgende Betriebs- und Verlaufsprotokolle werden im
GT3000 gespeichert und von der UD20 angezeigt:
• Kalibrierung
• Betriebsstunden des Sensors
• Temperatur des Sensors
• Ereignisse
AUSGANGSTEST
Die UD20 kann einen 4-20 mA-Schleifentest starten
und stoppen, um den ordnungsgemäßen Betrieb der
Systemausgabegeräte zu prüfen
NEXT
ECHTZEITUHR
Die Echtzeituhr befindet sich im GT3000 und kann von der
UD20, dem tragbaren HART-Gerät oder dem AMS-System
eingestellt werden. Die UD20 liest die aktuelle Uhrzeit/das
aktuelle Datum aus dem GT3000 aus und zeigt sie an.
2
ist
ein
explosionsgeschützter-
UD20
STEUERUN-
GSSYSTEM
95-2620
