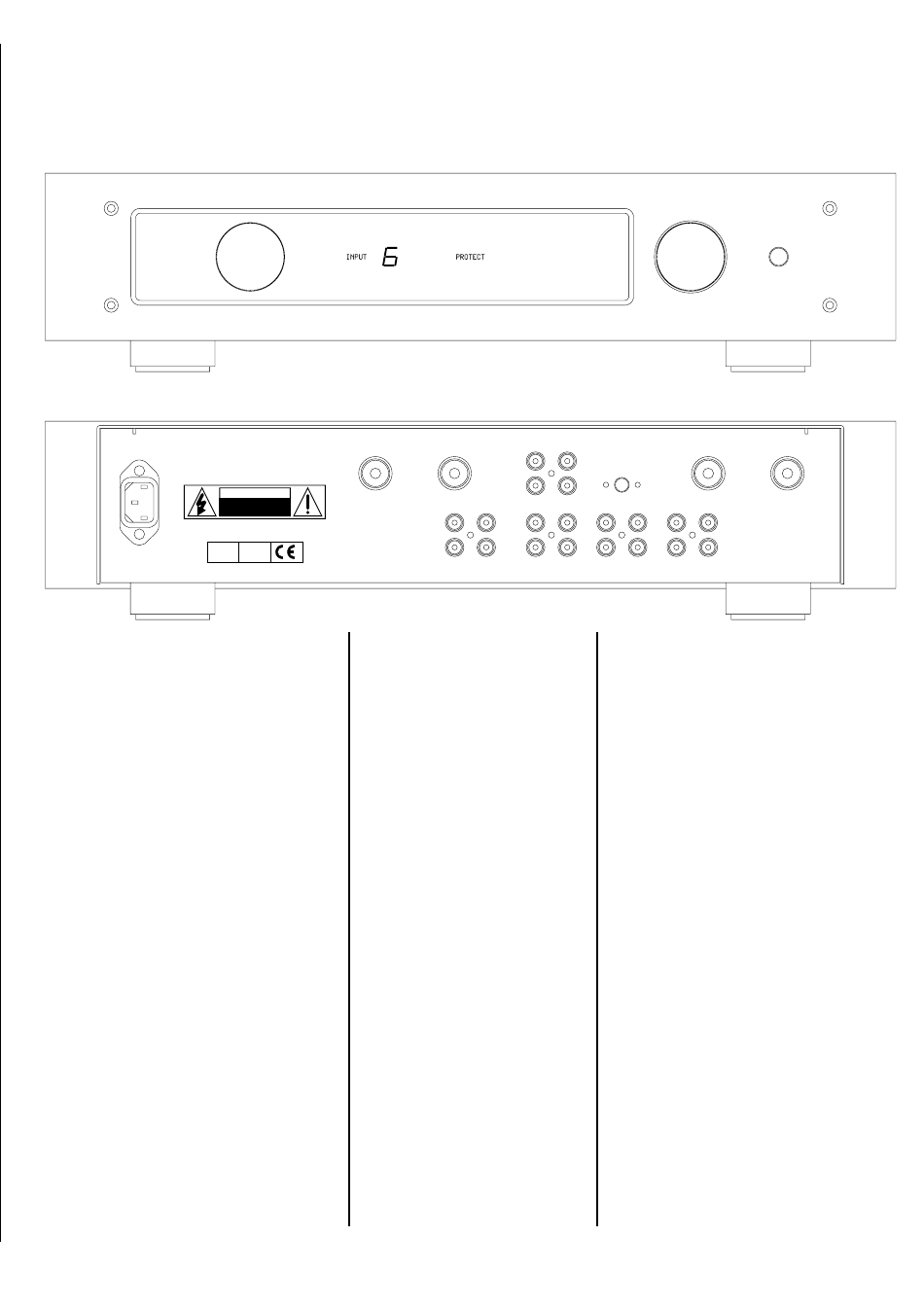

DIE BEDIENUNG
1
5
RESTEK FANTASY II
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HANDMADE IN KASSEL - GERMANY
Ser.-Nr.
230 VAC
fehlt !
50/60 Hz
1 INPUT
Mit dem INPUT-Drehschalter kann
bestimmt werden, welcher Eingang
gehört werden soll; dieser wird durch
eine entsprechende Ziffer im Display
angezeigt.
Sämtliche Eingänge sind als Hochpe-
geleingänge konzipiert und geeignet
für z.B. CD-Player, Tuner, Tonband-
geräte etc.
2 DISPLAY
Angezeigt wird die gewählte Ein-
gangsnummer sowie während des
Einschaltens und im Schadensfall ein
blinkender Schriftzug 'PROTECT'.
Blinkt diese Anzeige während des nor-
malen Betriebs, ist ein Fehler aufge-
treten. Sollte das Gerät sehr warm
sein, warten Sie bitte, bis es sich ab-
gekühlt hat und schalten es einmal
aus und wieder ein. Danach sollte es
wieder arbeiten. Ist ein anderer Fehler
vorhanden. wird das Gerät auch nach
Aus- und Einschalten weiterhin nicht
funktionieren und blinken.
Das Gerät muß dann einer Untersu-
chung im Werk unterzogen werden.
2
6
+
-
SPEAKER R
OUT R
INPUT R
REC 2
REC 1
INPUT 6
L
R
7
3 VOLUME
Mit diesem Knopf läßt sich die Laut-
stärke einstellen.
4 POWER ON/OFF
Nach dem Einschalten benötigt das
Gerät eine Warmlaufphase von eini-
gen Sekunden. Nachdem alle Ar-
beitspunkte erreicht sind, werden die
Lautsprecher automatisch zugeschal-
tet.
Während der Warmlaufphase blinkt
die Anzeige 'PROTECT'.
5 MAIN POWER SUPPLY
Dieser Anschluß nimmt das An-
schlußkabel zum Stromnetz auf.
6 SPEAKER RIGHT
Lautsprecheranschluß für den rech-
ten Lautsprecher. Dabei unbedingt
auf richtige Polung des Lautsprechers
achten.
7 REC 1/2
An die Buchsen "REC" wird das Auf-
3
3
FANTASY II
RESTEK
9
-
SPLIT
OUT L
SPLIT
INPUT L
INPUT 5
INPUT 4
INPUT 3
INPUT 2
INPUT 1
8
nahme-Kabel des jeweiligen Ton-
bandgeräts angeschlossen. In die
Buchsen "INPUT 5" (Tape 1) und "IN-
PUT 6" (Tape 2) wird das jeweilige
Wiedergabe-Kabel eingesteckt.
8 INPUT 1-6
An diese Buchsen kann eine beliebige
hochpegelige Quelle, die zum Betrieb
an HiFi-Anlagen bestimmt ist, ange-
schlossen werden z.B. Hifi-Video-Re-
corder,
Fernseh-Ton.
Analog-Plattenspieler).
L = Linker / R = Rechter Kanal
9 SPLIT
An diesem optionalen Anschluß kön-
nen Sie Zusatzgeräte wie Equalizer
oder Surround-Prozesoren einschlei-
fen.
10 SPEAKER LEFT
Lautsprecheranschluß für den linken
Lautsprecher. Dabei unbedingt auf
richtige Polung des Lautsprechers
achten.
4
10
+
SPEAKER L
L
R
(Kein
