Bedienelemente Und Anschlüsse; Installation; Sender Und Empfänger Aufstellen - Futurelight WDR-G5 RX IP Bedienungsanleitung

2
3

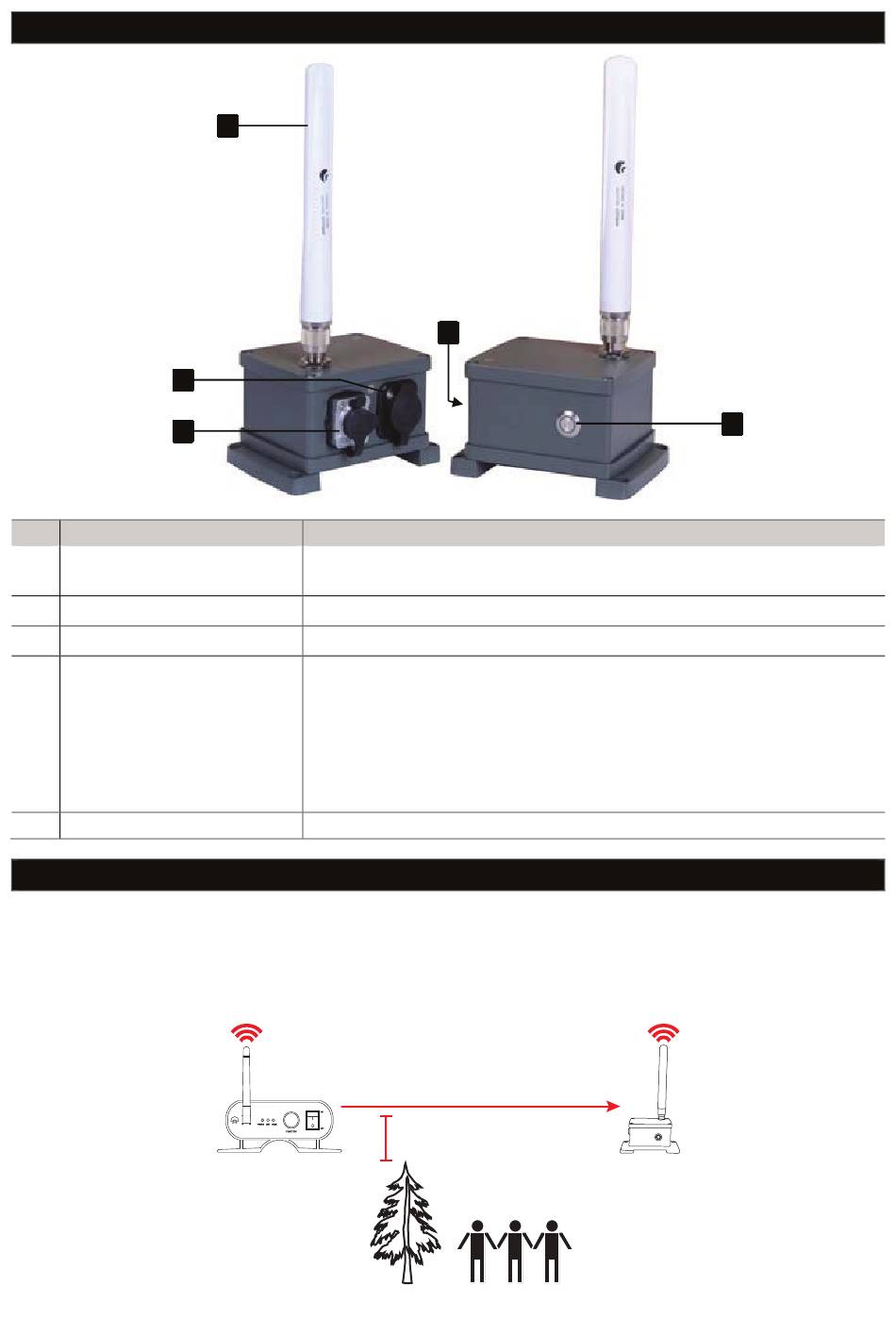

Nr. Element
1 Antenne
2 Buchse AC230V
3 Stecker DMX OUT
4 Taste FUNCTION
5 Druckausgleichselement
Sender und Empfänger aufstellen
Beachten Sie die folgenden Punkte für eine störungsfreie Datenübertragung:
1) Die Distanz zwischen Sender und Empfänger darf nicht mehr als 500 m betragen.
2) Stellen Sie Sender und Empfänger mindestens 1 m über dem Publikum, Bäumen und anderen Hindernissen
auf.
BEDIENELEMENTE UND ANSCHLÜSSE
1
Funktion
Schauben Sie die beiliegende Antenne auf den Antennenanschluss und
richten Sie sie für den Betrieb senkrecht auf.
Verriegelbare IP-T-Con-Buchse für den Netzanschluss.
DMX-Ausgang, 3-Pol-XLR
Beleuchtete Taste zum Umschalten der Betriebsart. Die LED zeigt den
aktuellen Betriebszustand an:
• Aus: Der Empfänger ist nicht mit einem Sender verbunden
• An: Der Empfänger ist mit einem Sender verbunden, die Übertragung
der DMX-Daten läuft
• Blinken: Der Empfänger ist mit einem Sender verbunden, es wird aber
kein DMX-Signal übertragen
Verhindert die Entstehung von Kondenswasser im Geräteinneren.

INSTALLATION

Sender
5
max. 500m bei Sichtkontakt
mind. 1m
5 • DE
4
Empfänger
