Inhaltszusammenfassung für Futurelight WDS-G5 TX IP

  • Seite 1 WDS-G5 TX IP WDR-G5 RX IP W i r e l e s s D M X S y s t e m 2.4 G H z | I P 6 5 No. 51834030 No. 51834027 B E D I E N U N G S A N L E I T U N G...
  • Seite 2: Inhaltsverzeichnis

    TECHNISCHE DATEN ......... 8 UMWELTSCHUTZ..........8 D00130223, Version 1.0, Stand 16/09/2020 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.futurelight.com. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © Futurelight. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden.
  • Seite 3: Einführung

    Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Firmware- und Software- Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt Updates, Support und Ihnen, wie Sie Ihr neues Produkt von Futurelight installieren, in Betrieb nehmen News zur Marke. Sie und nutzen. finden all das und vieles...
  • Seite 4: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Der DMX-Transceiver bzw. DMX-Funkempfänger dient zum sicheren Übetragen von DMX512-Signalen im Innen- und Außenbereich.
  • Seite 5: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Antenne Schauben Sie die beiliegende Antenne auf den Antennenanschluss und richten Sie sie für den Betrieb senkrecht auf. Buchse AC230V Verriegelbare IP-T-Con-Buchse für den Netzanschluss. Stecker DMX IN/DMX OUT DMX-Eingang (nur Modell WDS-G5 TX) und DMX-Ausgang; 3-Pol-XLR Taste FUNCTION Zum Aufbau einer Übertragungsstrecke drücken Sie diese Taste kurz am mit Betriebsanzeige...
  • Seite 6: Installation

    INSTALLATION Sender und Empfänger aufstellen Beachten Sie die folgenden Punkte für eine störungsfreie Datenübertragung: 1) Die Distanz zwischen Sender und Empfänger darf nicht mehr als 500 m betragen. 2) Stellen Sie Sender und Empfänger mindestens 1 m über dem Publikum, Bäumen und anderen Hindernissen auf.
  • Seite 7: Punkt-Zu-Mehrpunkt-Verbindung

    Punkt-zu-Mehrpunkt-Verbindung Schließen Sie den Sender an den DMX-Ausgang Ihres DMX-Controllers an und den Empfänger an den DMX- Eingang des jeweils ersten DMX-gesteuerten Geräts in den DMX-Ketten an, die gesteuert werden sollen. In dieser Punkt-zu-Mehrpunkt-Konfiguration wird das DMX-Signal von einem Sender zu mehreren Empfängern im selben Frequenzbereich übertragen.
  • Seite 8: Betriebsart Wechseln (Modell Wds-G5 Tx)

    Betriebsart wechseln (Modell WDS-G5 TX) Das Modell WDS-G5 TX kann entweder als Sender oder als Empfänger arbeiten. Um die Betriebsart zu wechseln halten Sie die Taste FUNCTION gedrückt und verbinden das Gerät mit dem Stromnetz. Das Gerät wechselt nun die Betriebsart. Verbindung von Empfängern zum Sender trennen Drücken Sie an den Empfängern FUNCTION etwa drei Sekunden lang.
  • Seite 9: Contents

    PROTECTING THE ENVIRONMENT ....15 D00130223, version 1.0, publ. 16/09/2020 For product updates, documentation, software and support please visit www.futurelight.com. You can find the latest version of this user manual in the product’s download section. © Futurelight. All rights reserved.
  • Seite 10: Introduction

    INTRODUCTION Welcome to Futurelight! Thank you for choosing one of our products. Experience Futurelight. Futurelight offers professional and reliable lighting solutions for demanding Product videos, suitable applications. accessories, firmware and software updates, If you follow the instructions given in this manual, we are sure that you will documentation and the enjoy this product for a long period of time.
  • Seite 11: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • The wireless DMX transceiver / DMX receiver serves for wireless transmission of DMX512 signals in indoor and outdoor areas.
  • Seite 12: Operating Elements And Connections

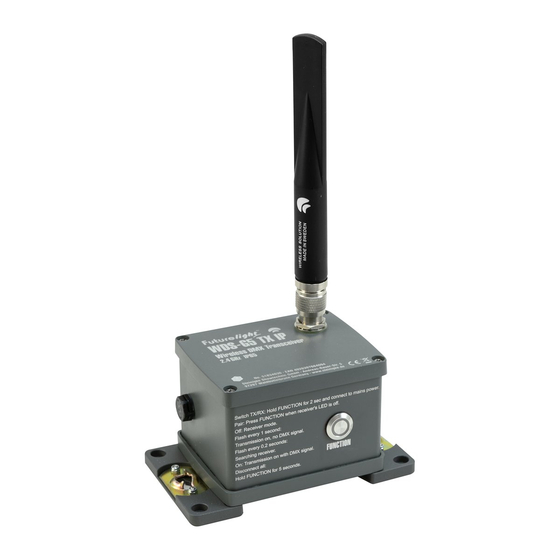

    OPERATING ELEMENTS AND CONNECTIONS Element Function Antenna Screw on the antenna provided to the antenna input and put it in a vertical position. AC230V jack Lockable IP T-Con input for mains connection. DMX IN/DMX OUT plug DMX input (model WDS-G5 TX only) and DMX output, 3-pin XLR FUNCTION button with Press this button shortly on the transmitter to pair it to receivers.
  • Seite 13: Installation

    INSTALLATION Placing the transmitter and receiver For successful linking, the following requirements should be met: 1) The distance between transmitter and receiver should not exceed 500 m. 2) The position of the transmitter and receiver should be at least 1 m above the audience, trees and other obstacles.
  • Seite 14: Point-To-Multipoint Connection

    Point-to-multipoint connection Connect the transmitter to the DMX output of your DMX controller and the receiver to the DMX input of the first respective DMX-controlled device in the DMX chain. In this point-to-multipoint configuration the DMX signal from one transmitter is sent to several receivers. Multipoint-to-multipoint connection Up to 16 DMX universes can be transmitted simultaneouly using multipoint-to-multipoint operation.
  • Seite 15: Changing The Operating Mode (Model Wds-G5 Tx)

    Changing the operating mode (model WDS-G5 TX) Model WDS-G5 TX can operate either as transmitter or as receiver. To change the operating mode hold the FUNCTION button and connect the device to mains power. The device switches the operating mode. Disconnecting receivers from the transmitter Press FUNCTION on the receivers for about three seconds.
  • Seite 16 Futurelight is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00130223 Version 1.0 Publ. 16/09/2020...
