Betriebsanleitung
High Pressure Housing
MONTAGEANLEITUNG

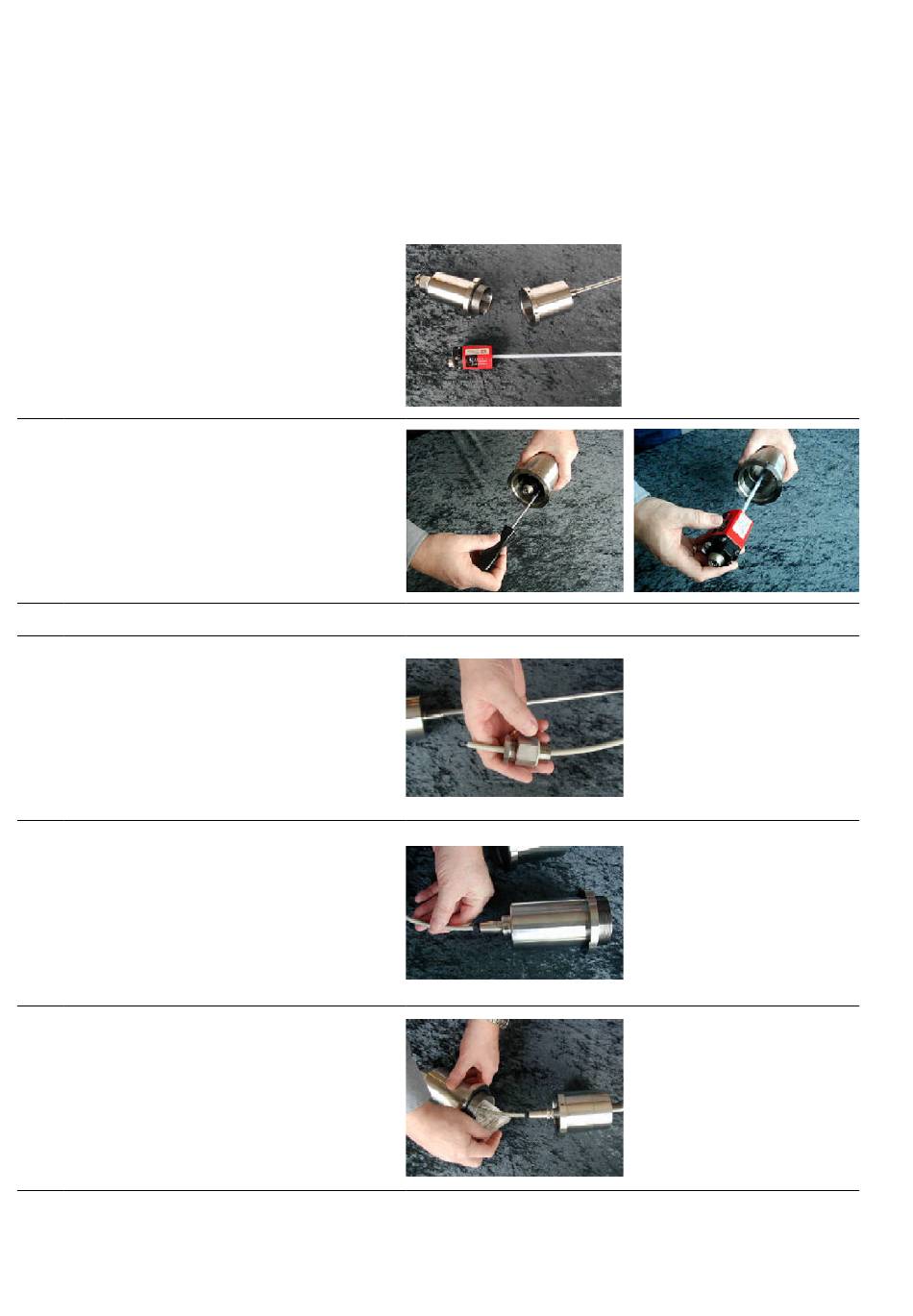

Öffnen Sie das Gehäuse, indem Sie den Deckel des Gehäuses im Uhrzeigersinn drehen. Beim HPH-Gehäuse mit montiertem Kabel ist
vor dem Öffnen des Gehäuse die Kabelverschraubung zu lockern. So wird das Kabel vor dem Verdrehen und Sachschäden geschützt.
Normalerweise wird das HPH-Gehäuse zusammen mit
1.
dem Sensor geliefert. Der Sensor wird von MTS Sensors
in das HPH-Gehäuse eingebaut.
Um den Anschluss zu erleichtern, kann der Basissensor
2.
nach dem Lösen der zwei Befestigungsschrauben
aus dem HPH-Gehäuse gezogen werden.
3.
Kabelverschraubung am Gehäusekopf
Ziehen Sie die Flachdichtung und dann das Kabel durch
3.1
die Kabelverschraubung.
Schließen Sie den Kabelanschluss an den Kopf des
3.2
Gehäuses an.
Schließen Sie den Sensor an und geben Sie einen
3.3
Beutel Trockenmittel mit in das Gehäuse.
I
4
I
