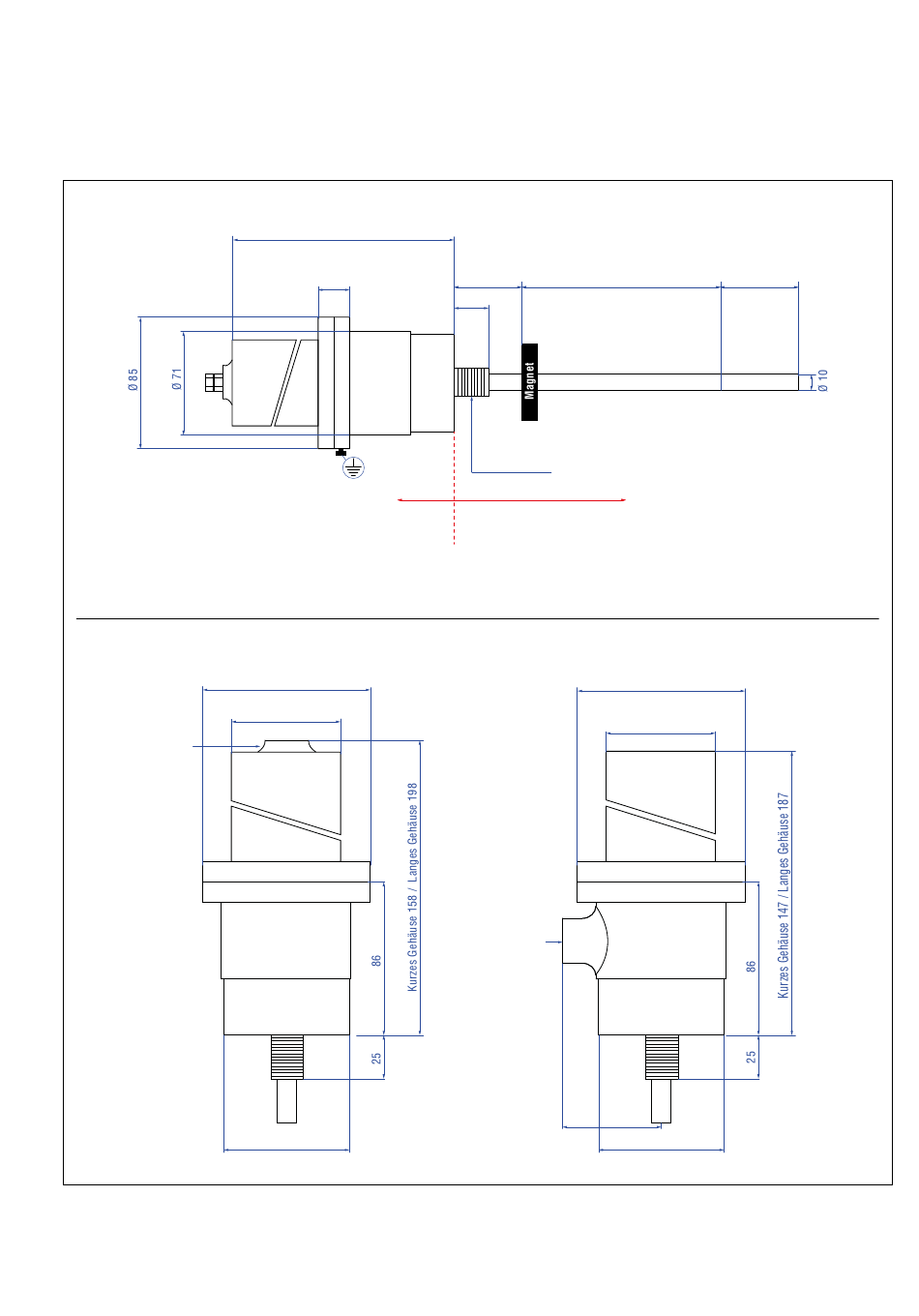

TECHNISCHE ZEICHNUNG
Kabelverschraubung am Kopfende
M20 oder
1/2" NPT
Alle Maße in mm
147...198
19,5
M5
Zone 1
Ø 85
Ø 64
Ø 69
I
Messlänge
Nullzone
50...7500
51
25
M18×1,5-6g
¾" 16 UNF-3A
Zone 0
Seitliche Kabelverschraubung
M20 oder
1/2" NPT
56
3
I
Betriebsanleitung
High Pressure Housing
Totzone
*64
* Messlänge > 5000 mm = 66 mm
Ø 85
Ø 64
Ø 69
