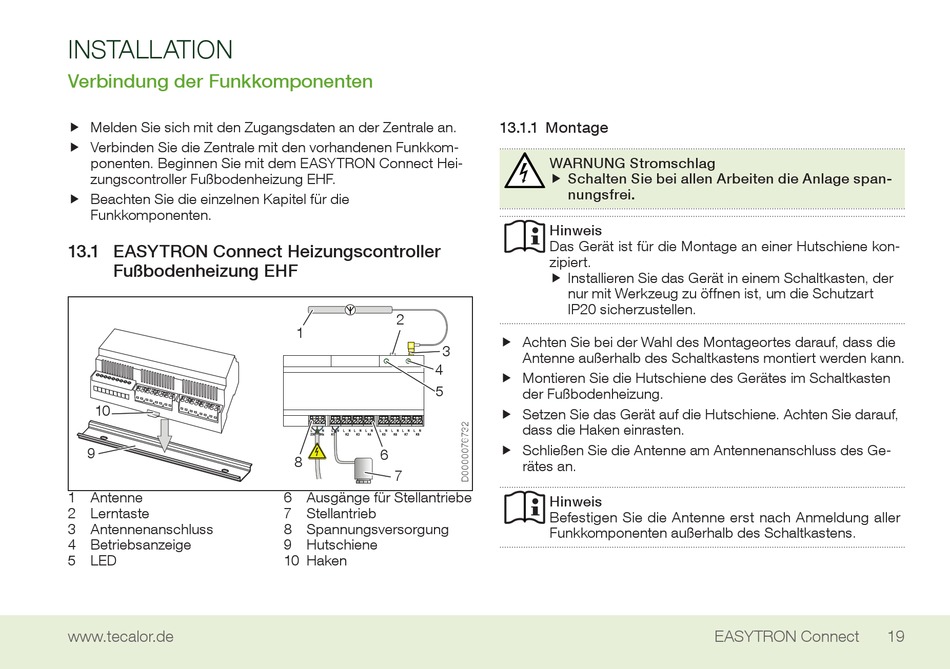

INSTALLATION
Verbindung der Funkkomponenten
f Melden Sie sich mit den Zugangsdaten an der Zentrale an.
f
f Verbinden Sie die Zentrale mit den vorhandenen Funkkom-
f
ponenten. Beginnen Sie mit dem EASYTRON Connect Hei-
zungscontroller Fußbodenheizung EHF.
f Beachten Sie die einzelnen Kapitel für die
f
Funkkomponenten.
13.1 EASYTRON Connect Heizungscontroller
Fußbodenheizung EHF
10
9
1 Antenne
2 Lerntaste
3 Antennenanschluss
4 Betriebsanzeige
5 LED
www.tecalor.de
2
1
3
4
5
6
8
7
6 Ausgänge für Stellantriebe
7 Stellantrieb
8 Spannungsversorgung
9 Hutschiene
10 Haken
13.1.1 Montage
WARNUNG Stromschlag
f Schalten Sie bei allen Arbeiten die Anlage span-
f
nungsfrei.
Hinweis
Das Gerät ist für die Montage an einer Hutschiene kon-
zipiert.
f Installieren Sie das Gerät in einem Schaltkasten, der
f
nur mit Werkzeug zu öffnen ist, um die Schutzart
IP20 sicherzustellen.
f Achten Sie bei der Wahl des Montageortes darauf, dass die
f
Antenne außerhalb des Schaltkastens montiert werden kann.
f Montieren Sie die Hutschiene des Gerätes im Schaltkasten
f
der Fußbodenheizung.
f Setzen Sie das Gerät auf die Hutschiene. Achten Sie darauf,
f
dass die Haken einrasten.
f Schließen Sie die Antenne am Antennenanschluss des Ge-
f
rätes an.
Hinweis
Befestigen Sie die Antenne erst nach Anmeldung aller
Funkkomponenten außerhalb des Schaltkastens.
EASYTRON Connect
19
