- Seite 1 2.4GHz 2 Kanal Funkfernsteuerung Anleitung Modell: SR2S Digital Proportional Funkfernsteuerungssystem www.absima.com Warnung: Nicht geeignet für Kinder unter 15 Jahren, ohne Aufischt von Eltern.
-
Seite 2: Einführung
Modell: SR2S 2.4GHz 2 Kanal Funkfernsteuerung 1. Einführung Danke dass Sie sich für unser Produkt entschieden haben. Eine ideale Funkfernsteuerung für den Beginner. Lesen Sie diese Anleitung vor Gebrauch gut durch um Schäden am Gerät, an Personen oder an Ihnen selbst zu vermeiden. - Seite 3 Modell: SR2S 2.4GHz 2 Kanal Funkfernsteuerung 3. Symbole Bitte achten Sie auf die folgenden Symbole wenn diese in der Anleitung erscheinen. Gefahr: Wenn der Bediener das Gerät nicht gemäß den Anweisungen bedient, kann es zu schweren Verletzungen führen. Warnung: Wenn der Bediener das Gerät nicht gemäß den Anweisungen bedient, kann es zu schweren Verletzungen führen.
-
Seite 4: Fernsteuerung Parameter
Modell: SR2S 2.4GHz 2 Kanal Fernsteuerung 5. Fernsteuerung Parameter Kanäle: 2 Übertragungssystem: 2.4GHz Stromquelle: 1.5V*8 „AA“ Batterie Programm Typ: AFHDS Modulation Typ: GFSK RF Power: <20 dbM Statischer Strom: <250mA Abmessungen: 189x97x218mm Gewicht: 575g Farbe: schwarz Antennenlänge: 26mm 6. Empfänger Parameter Kanäle: 3... -
Seite 5: Fernsteuerung Ansicht

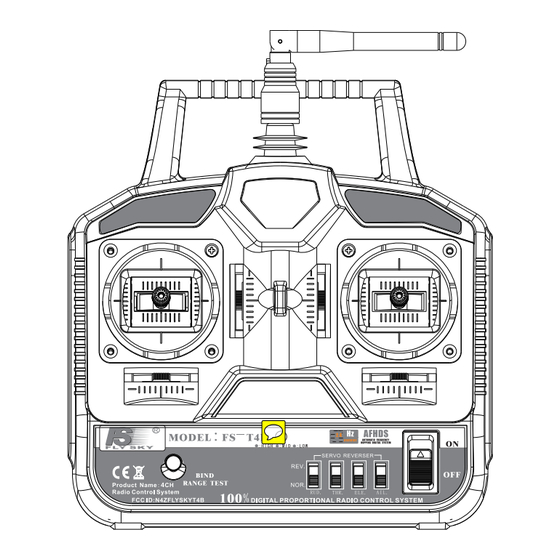

Modell: SR2S 2.4GHz 2 Kanal Funkfernsteuerung 7. Fernsteuerung Ansicht Antenne Griff Gas/Brems Lenk Stick Stick Gas/Bremse Trimmung Lenk Trimmung Betriebsanzeige EIN/AUS Schalten BIND Knopf Vorne Batteriefach Batteriedeckel Hinten Seite... -
Seite 6: Empfänger Und Servo Anschließen
Modell: SR2S 2.4GHz 2 Kanal Funkfernsteuerung 8. Empfänger und Servo anschließen Kanal 1: Lenk Servo Kanal 2: Elektronischer Fahrtenregler oder Gas/Brems Servo bei Nitro Modellen Kanal 3: Akkuanschluß für Nitro betriebene Modelle BIND/VCC: BIND Vorgang Empfänger... - Seite 7 Modell: SR2S 2.4GHz 2 Kanal Funkfernsteuerung 9. 2.4GHz Bedienhinweise Digitaler Übertragungsmodus wird verwendet, um Fremdsignale von außen wirksam zu verhindern. 9.01 Abstimmung Unsere Produkte sind von Werk aus miteinander abgestimmt. Falls Sie aber einen neuen Empfänger mit der Fernsteuerung binden wollen dann gehen Sie wie folgt vor: 1.
-
Seite 8: Einschalten
Modell: SR2S 2.4GHz 2 Kanal Funkfernsteuerung Einschalten Empfänger einschalten Fernsteuerung einschalten 9.03 Ausschalten 1. Fahrtenregler oder externe Stromquelle ausschalten. 2. Fernsteuerung ausschalten. Ausschalten Empfänger ausschalten Fernsteuerung ausschalten... - Seite 9 Modell: SR2S 2.4GHz 2 Kanal Funkfernsteuerung 10. Failsafe Failsafe Funktion - digitaler Schutz gegen Funkstörungen. Die Sicherheitselektronik erkennt, wenn „falsche“ oder unvollständige Funksignale eintreffen. Dies kann vorkommen, wenn die Senderbatterie schwach ist oder es zu Funkstörungen mit der Umgebung kommt oder wenn sich das Modell außerhalb der Reichweite des Senders befindet.
- Seite 10 ABSIMA GMBH GIBITZENHOFSTRASSE 127A D- 90443 NUERNBERG GERMANY www.absima.com...
