7. Prüfen und stellen Sie die Messerbremse ein;
wie im Abschnitt „Einstellen der Messerbremse"
in der Bedienungsanleitung beschrieben.
3
Einbauen der
Schutzvorrichtung
Für diesen Arbeitsschritt erforderliche Teile:
1 Mittlere Auswurfschutzvorrichtung
2 Schraube (M8 x 25 mm)
4 Scheibe (M8-17)
2 Sicherungsmutter (M8)
1 Antriebsscheiben-Schutzvorrichtung
2 Schlossschraube (M10 x 25 mm)
2 Schwere Scheibe (M10)
2 Federscheibe (M10)
2 Mutter (M10)
1 Schutzvorrichtung an der Unterseite
1 Schleppschutzblech
Verfahren
1. Befestigen Sie die mittlere Auswurfschutzvor-
richtung unterhalb der Maschine zwischen dem
Motorrahmen und dem Mähwerk.
1. Schraube (M8 x 25 mm)
2. Scheibe (M8-17)
3. Scheibe (M8–17) und
Sicherungsmutter (M8)
A. Entfernen Sie die mittlere Mutter, Schraube
und Scheiben von der mittleren Befestigung
am Mähwerk
B. Befestigen Sie die Schutzvorrichtung
mit zwei Schrauben (M8 x 25 mm),
vier Scheiben (M8–17) und zwei
Sicherungsmuttern (M8) im unteren Loch
am Motorrahmen der Zugmaschine
C. Befestigen Sie die Vorderseite der
Schutzvorrichtung mit der vorher entfernten
mittleren Schraube, Scheibe und Mutter am
Mähwerk
2. Weitere Informationen finden Sie im
Abschnitt „Einstellen der Schnitthöhe" in
der Bedienungsanleitung; prüfen Sie die
Höheneinstellung der Hinterachse, abhängig
von der gewünschten Schnitthöhe.
3. Befestigen Sie die Antriebsräder an den Naben
und befestigen Sie diese mit den Radmuttern.
Ziehen Sie die Radmuttern auf ein Drehmoment
von 122 – 129 N·m an.
4. Senken Sie das Gerät auf den Boden ab.
5. Mitteln Sie die Antriebsscheiben-
Schutzvorrichtung mit zwei Schlossschrauben
(M10 x 25 mm), schweren Scheiben (M10),
Federscheiben und Muttern (M10) hinten am
Motorrahmen aus, wie in
4

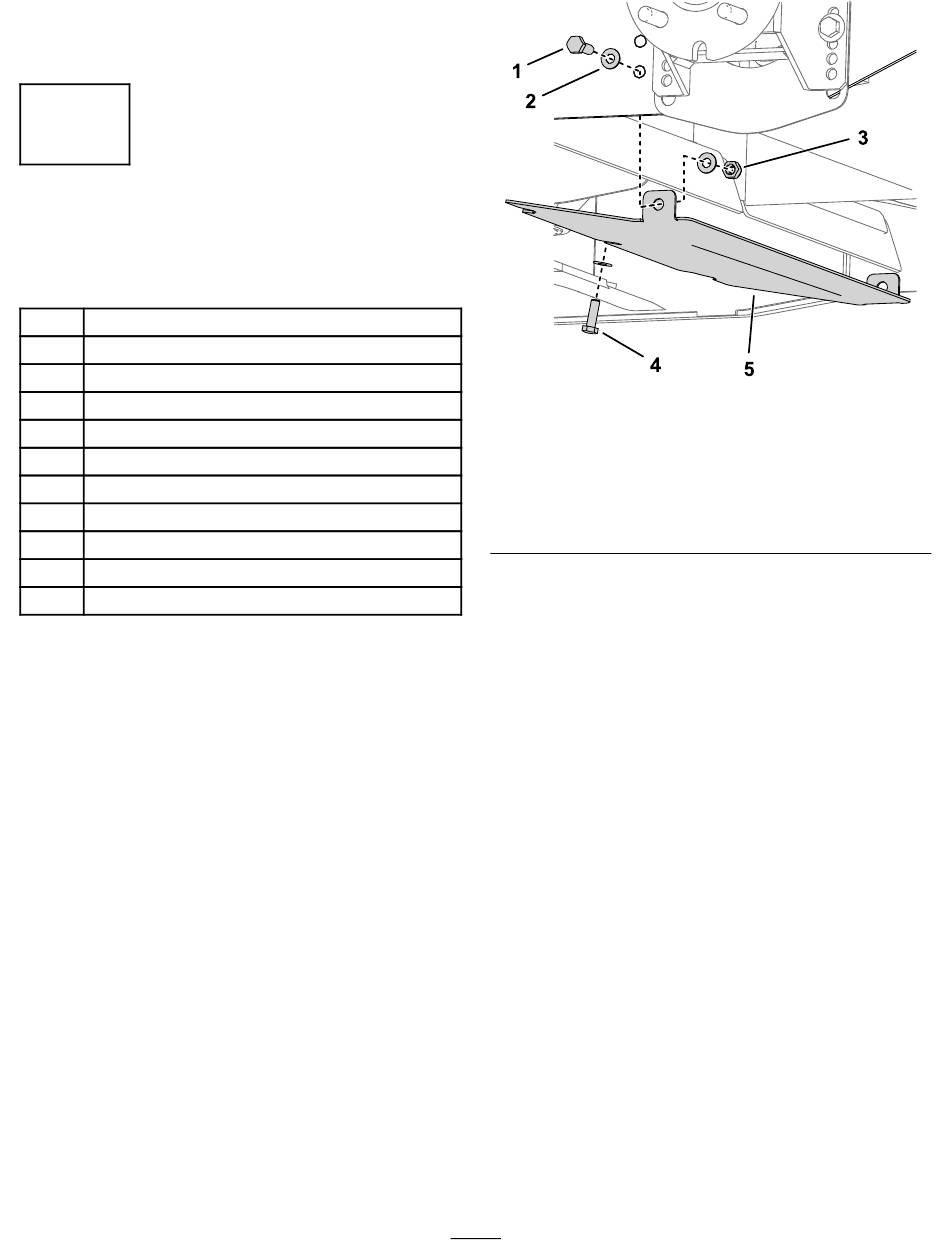

Bild 6
4. Mittlere Schraube und
Scheibe
5. Mittlere Auswurfschutzvor-
richtung
(Bild 6).
(Bild 6).
Bild 7 dargestellt.
g237371
(Bild 6).
