IFAM FAT3000 Bedienungsanleitung

Anschaltung ( feuerwehr-anzeigetableau ) an siemens fs20
Vorschau ausblenden Andere Handbücher für FAT3000:
Inhaltsverzeichnis

Werbung

Quicklinks

IFAM GmbH Erfurt
I
F
A M
Ingenieurbüro für die Anwendung der Mikroelektronik in der Sicherheitstechnik
Parsevalstraße 2 , D-99092 Erfurt
SICHERHEITSTECHNIK
Tel. +49-361-65911-0
Fax. +49-361-6462139
ifam@ifam-erfurt.de
www.ifam-erfurt.de
www.ifam.eu

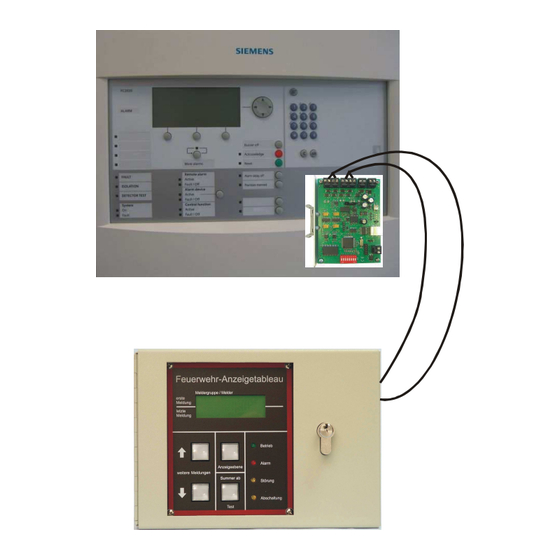

Anschaltung FAT3000
( Feuerwehr-Anzeigetableau )
an Siemens FS20
23.5.2014
Rev 1.12
FAT3000-Install-Siemens-FS20_1-12.doc
Technische Änderungen vorbehalten!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IFAM FAT3000

Inhaltszusammenfassung für IFAM FAT3000

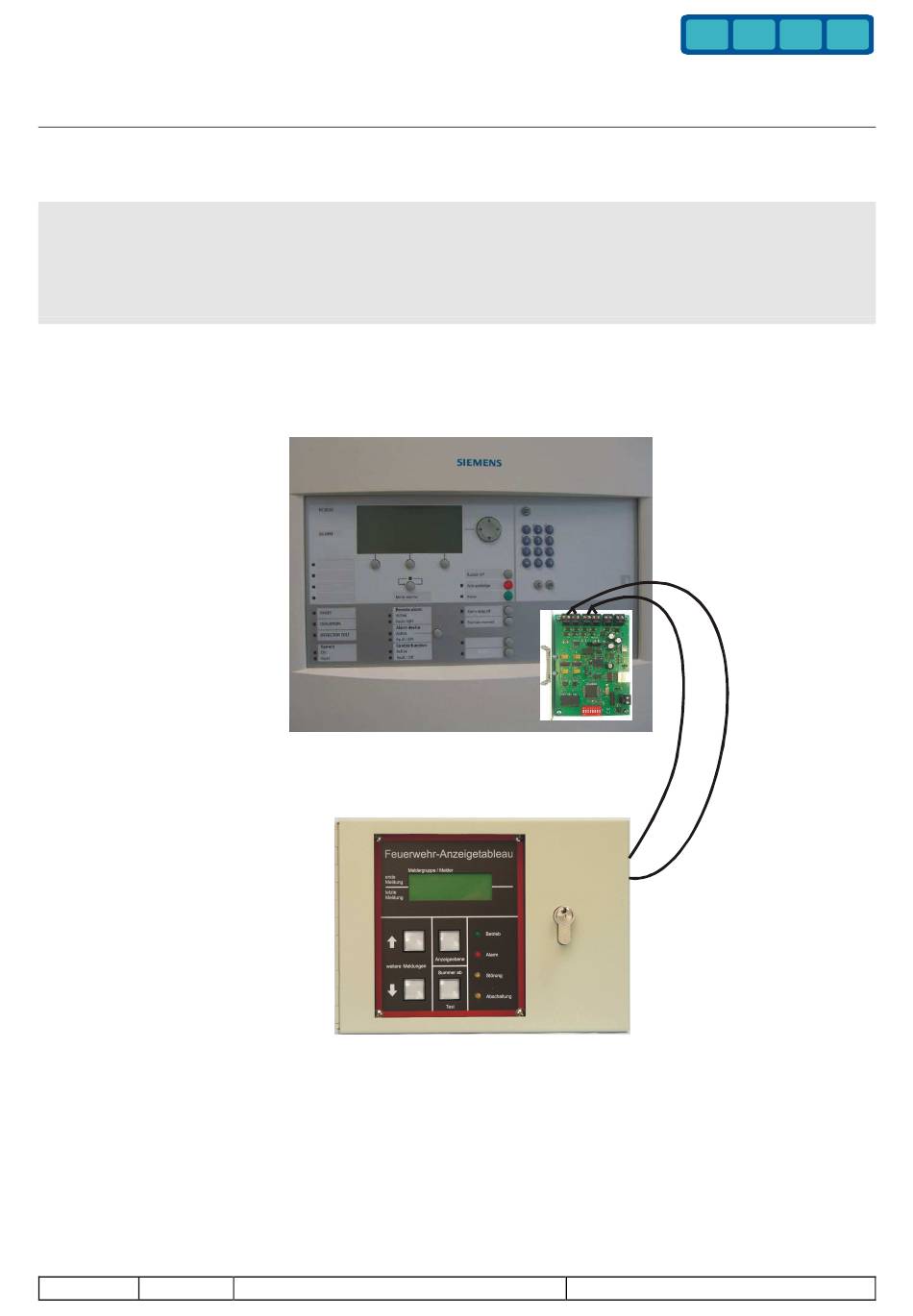

  • Seite 1 IFAM GmbH Erfurt Ingenieurbüro für die Anwendung der Mikroelektronik in der Sicherheitstechnik Parsevalstraße 2 , D-99092 Erfurt SICHERHEITSTECHNIK Tel. +49-361-65911-0 Fax. +49-361-6462139 ifam@ifam-erfurt.de www.ifam-erfurt.de www.ifam.eu Anschaltung FAT3000 ( Feuerwehr-Anzeigetableau ) an Siemens FS20 23.5.2014 Rev 1.12 FAT3000-Install-Siemens-FS20_1-12.doc Technische Änderungen vorbehalten!

  • Seite 2: Inhaltsverzeichnis

    Abbildung 2: ADP-N3H - Redundanz-Adapter ..................7 Abbildung 3: ADP-N3S - Redundanz-Adapter (Slave) ................9 Abbildung 4: ADP-FBF - FBF-Adapter....................11 Abbildung 5: Anschaltung FAT3000-U an Siemens FS20 (RS485) ............12 Abbildung 6: Anschaltung eines FAT3000 redundant ................13 Abbildung 7: Anschaltung von zwei FAT3000 redundant...............14 Abbildung 8: Prinzipielle Zusammenschaltung der Komponenten ............15...

  • Seite 3: Allgemeines

    BMZ erfolgt über einen Adapter ADP-N3x (ADP-N3H, ADP-N3E oder ADP-N3S). Der ADP-N3H ist die FS20-Version gegenüber dem ADP-N3E. Diese sind die "Master"-ADP zur Einkopplung der BMZ in den FAT3000-Ring (System3000-Bus). Sie versorgen das FAT mit Betriebsspannung (incl. Überwachung, Strombegrenzung etc.).

  • Seite 4: Baugruppen

    Baugruppen FAT3000 2.1.1 FAT3000 Baugruppe • FAT3000 für nichtredundante oder redundante Anschaltung an die BMZ • FAT3000-U (universelle Version) mit Steckplatz für Schnittstellenmodul RS485-ISO • alternativ zum Schnittstellenmodul zwei Anschlüssen mit je einer RS485 und Spannung für redundanten Anschluss über einen Redundanzadapter (ADP-N3H bzw. ADP-N3S) Stör-...

  • Seite 5: Fat3000 Dil-Schalter Und Jumper

    DIL2 DIL3 DIL4 Bedeutung Relaisansteuerung normal Relaisansteuerung invers – nicht bei FBF3000 möglich ! ESPA-Protokoll aktiviert (zusätzliche Schnittstelle) DIL- DIL – S1 : Betriebsart des FAT3000 ( Reset nach Änderung ! ) Schalter nichtredundante redundante FAT- red. Anschaltung Programmier- Anschaltung Anschaltung über ADP-N3H...

  • Seite 6: Fat3000 Diagnose-Led

    Aktivieren des Klemmenanschlusses (RS232) (z.B. für ESPA-Anschaltung) J8 auf Stellung 1-2 (oben) J1, J2 auf Stellung 2-3 (oben) 2.1.3 FAT3000 Diagnose-LED Farbe Bedeutung Fehlerzustand Spannungsversorgung: aus – kein Fehler, alles in Ordnung Blinkcode 1 x kurz – Störung Betriebsspannung UB1 Blinkcode 2 x kurz –...

  • Seite 7: Adp-N3H - Redundanz-Adapter Master-Fs20 (Standard)

    ADP-N3H – Redundanz-Adapter Master-FS20 (Standard) 2.2.1 ADP-N3H Baugruppe Der Adapter ADP-N3H dient dem redundanten Anschluss des FAT3000 an die BMZ FS20. Die Baugruppe ist standardmäßig auf einen Haltewinkel für den platzsparenden Einbau in die BMZ montiert. Der Anschluss erfolgt über steckbare Schraubklemmen.

  • Seite 8: Adp-N3H Dil-Schalter Und Jumper

    FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK 2.2.2 ADP-N3H DIL-Schalter und Jumper Nach dem Ändern der DIL-Schaltereinstellung muss immer der Reset-Taster gedrückt werden ! DIL-Schalterblock S3 DIL1 DIL2 DIL3 DIL4 Bedeutung Relaisansteuerung normal Relaisansteuerung invers DIL5 DIL6 DIL7 DIL8 Bedeutung Standardkommunikation mit FS20 (RS485)

  • Seite 9: Adp-N3S - Redundanz-Adapter Slave

    Der Adapter selbst wird aus der Zentrale mit Spannung versorgt. Die Versorgungsspannung wird nicht in den redundanten FAT-Bus eingespeist. Der redundante Datenbus ist galvanisch getrennt. Hinweise zum Interface-Modul RS485-ISO s. Abschnitt 2.1 FAT3000 RxD- = B (-) RS485: RS232 Interface- RxD+ = A (+) (Progr.-IF)

  • Seite 10: Adp-N3S Dil-Schalter Und Jumper

    FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK 2.3.2 ADP-N3S DIL-Schalter und Jumper DIL-Schalterblock S1 DIL1 DIL2 DIL3 DIL4 Bedeutung Relaisansteuerung normal Relaisansteuerung invers ESPA aktiviert DIL5 DIL6 DIL7 DIL8 Bedeutung ADP-N3E Standard-Protokoll mit BMZ Programmierbetrieb Jumper Typ Bedeutung Lötbrücke offen - reserviert Lötbrücke (*)

  • Seite 11: Fbf-Interface-Adapter Adp-Fbf

    SICHERHEITSTECHNIK FBF-Interface-Adapter ADP-FBF Das FAT3000 kann ein serielles FBF am Programmierinterface betreiben. Applikationen mit Zentralen bis MP 1.2 benötigen dafür in der BMZ einen FBF-Adapter ADP- FBF. Dieser stellt das Interface wie ein paralleles FBF bereit. Die FBF-Daten werden seriell mit den FAT-Daten über den redundanten FAT-Bus übertragen.

  • Seite 12: Anschaltung Des Fat3000 Nicht Redundant

    Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Anschaltung des FAT3000 nicht redundant Das FAT3000 wird für den nicht redundanten Anschluss an die BMZ Siemens FS20 in einer Bestückungsvariante mit potentialgetrenntem RS485-Modul (RS485-ISO) ausgeführt. Dieses FAT hat dann die Bezeichnung FAT3000-U. Das FAT3000 wird in der FS20 generell als FAT+FBF programmiert !

  • Seite 13: Anschaltung Des Fat3000 Redundant

    • DIL-Schalter auf FAT3000 für redundante Anschaltung Abschnitt 2.1.2 • BMZ-Interface Standardparameter: 9600, n, 8, 1 UFP-Protokoll • Das FAT3000 wird in der FS20 generell als FAT+FBF programmiert ! • Die Sichtbarkeit / Verknüpfung mit der Anlage programmieren ! • Verdrahtungsvorschrift...
  • Seite 14 ADP- SIO1 UB1 SIO2 4 3 2 1 RS485- Modul X 19 +24V Peripherieboard 2 Loop: Speisungsausg. 2 --> X9 4 Loop: Speisungsausg. 1 --> X8 Feuerwehrperipherie-Modul --> X2 Abbildung 7: Anschaltung von zwei FAT3000 redundant 14 / 32 FAT3000-Install-Siemens-FS20_1-12.doc...
  • Seite 15 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Zusammenschaltung mehrer Komponenten im System3000 Die Verschaltung von ADP-N3H, ADP-N3S und FAT3000 erfolgt über redundante Verbindungen in Ringbusstruktur (je mit Betriebsspannung und RS485-Bus) entsprechend der System3000-Vorschrift. Die Kabel der Bus-Systeme sind getrennt zu verlegen! Zur Vermeidung von Schäden ist auf die richtige Polung der Betriebsspannung zu achten! Die Trennerfunktion im Falle eines Kurzschlusses der Betriebsspannung realisieren das FAT3000 und der ADP-N3H.
  • Seite 16 FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Beispiel ADP-N3H + ADP-N3S + FAT3000 (2 BMZ mit einem FAT3000) SIO1 SIO2 FAT3000 FS20-Peripherieboard : 2 Loop: Speisungsausg.2 --> X9 ADP-N3S 4 Loop: Speisungsausg.1 --> X8 Feuerwehrperipherie- modul --> X2 +24V + UB...

  • Seite 17: Anschaltung Des Adp-Fbf An Die Bmz

    SICHERHEITSTECHNIK Anschaltung des ADP-FBF an die BMZ Am FAT3000 kann am Programmierinterface (SIO3) ein serielles FBF angeschlossen werden. Applikationen mit Zentralen bis MP 1.2 benötigen dafür in der BMZ einen FBF-Adapter ADP- FBF (nur bei redundanter FAT-Anschaltung möglich). Der FBF-Adapter wird auf dem Redundanz-Adapter ADP-N3H / ADP-N3S aufgesteckt und stellt das FBF-Interface wie ein paralleles FBF bereit.
  • Seite 18 FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Verdrahtungstabelle: FS20 Feuerwehr- ADP-FBF Peripheriemodul X2-1 UE ab LED ÜE ab X2-2 BMZ rueckst LED Feuer X2-3 LED Ak Sign ab LED Feld Akustik ab X2-4 LED Bf St ab LED BFST ab X2-5 LED LA ausgel LED Löschanlage...

  • Seite 19: Anschaltung Serieller Fbf An Fat3000

    FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Anschaltung serieller FBF an FAT3000 Es können zwei serielle FBF der IFAM GmbH am FAT3000 betrieben werden : • FBF2003-seriell mit RS232-Interface – Anschluss am FAT-Programmier-Interface Spannungsversorgung über UB-Ausgang neben Programmier-Interface • FBF3000 mit spezieller Schnittstelle – Anschluss am seriellen SPI-Interface des FAT Spannungsversorgung über SPI-Interface-Anschluss...

  • Seite 20: Fat3000 Mit Fbf2003-Seriell

    Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK FAT3000 mit FBF2003-seriell Das FBF-Interface wird über die Stellung der DIL-Schalter S1 am FAT3000 aktiviert. Die Stellung der DIL-Schalter wird nur unmittelbar nach Reset eingelesen. Nachträgliche Änderungen werden erst wieder über ein erneutes Reset wirksam.

  • Seite 21: Fat3000 Mit Fbf3000

    1-4=OFF FAT3000 FBF3000 FAT3000 Siemens 01.01.00 00:00:00 grün gelb grün Rückwärts Ebene Betrieb Feuer 1 2 3 4 5 6 7 8 gelb Störung Summer ab Vorwärts Test gelb Abschaltung Abbildung 12: Anschluss FBF3000 an FAT3000 21 / 32 FAT3000-Install-Siemens-FS20_1-12.doc...

  • Seite 22: Programmierung Adp-N3H Und Fat3000

    SICHERHEITSTECHNIK Programmierung ADP-N3H und FAT3000 Allgemeines FAT3000 / ADP-N3H werden einsatzbereit mit einer Standardkonfiguration programmiert ausgeliefert (Adresse = 1 auf dem BMZ-RS485-Bus) ! Eine Programmierung erfolgt nur, wenn andere Adressen, alternative Texte (nicht von BMZ) etc. erforderlich sind ! Die Programmierung erfolgt mit der Software FATProgWin ab Version 3.1.11 oder höher (Liefer- bestandteil/ Download im Internet).

  • Seite 23: Aktivierung Des Programmiermodus Beim Adp-N3H

    FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Aktivierung des Programmiermodus beim ADP-N3H Der Programmiermodus (für Konfiguration / Kundendaten) wird beim ADP-N3H automatisch aktiviert, sobald eine Verbindung über das USB-Kabel vom Adapter zum PC hergestellt wird. Es sind keine weiteren Aktivitäten erforderlich! Diagnose LED zyklisch : grün-gelb-rot...

  • Seite 24: Programmiermodus Beim Fat3000

    Reset Anzeige Programmierbetrieb auf LCD Achtung: Im redundanten Einsatz ist das FAT3000 mit der Versorgungsspannung am ADP-N3H angeschlossen. Hier muss zuerst an diesem ADP das Startprogramm aktiviert werden, damit die Betriebsspannung stabil vom ADP geliefert wird. Erst danach ist der FAT3000-Programmiermodus zu aktivieren.

  • Seite 25: Menü „Transfer-> Konfigurationsdaten

    FAT3000 bzw. im ADP aktiviert werden. Der normale Betriebsmode darf nicht aktiv sein! Beim FAT3000 muss zwischen redundantem und nicht redundantem Einsatz unterschieden werden. Ein nicht redundantes FAT3000 ist mit der Betriebsspannung meist direkt an der BMZ angeschlossen – das Startprogramm kann in diesem Fall ohne weiteren Vorkehrungen aktiviert werden (siehe unten ‚Aktivierung des Startprogramms’).

  • Seite 26: Aktivierung Des Startprogramms Beim Adapter Adp-N3H

    Ein einmaliges Reset beendet das Startprogramm und führt zum Normalbetrieb. Ohne manu- elles Reset wird nach 30 Minuten der Normalbetrieb wieder automatisch aktiviert. 7.5.2 Aktivierung des Startprogramms beim FAT3000 Nullmodemkabel an X4: • Herstellen der Verbindung zum PC/ Laptop (Kabel) •...
  • Seite 27 FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Das Firmwareupdate selbst erfolgt mit der Software FATProgWin ab Version 3.1.11 oder höher. Nach dem Start der Software ist unter dem Hauptmenüpunkt Transfer das Menü Firmware laden aufzurufen. Es ist eine Datei auszuwählen, welche die neue Firmware enthält (Dateityp .HEX).
  • Seite 28 FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Ist die richtige Datei ausgewählt, so kann die Taste Start betätigt werden: FatProgWin ab Version 3.2.8.0 startet automatisch den Übertragungsprozess zum Gerät und wartet ggf. bis das Gerät bereit zur Programmierung ist (begrenzte Wartedauer).

  • Seite 29: Usb-Treiber Für Adp-N3H Installieren

    FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK USB-Treiber für ADP-N3H installieren Beim ersten Anschluss des ADP-N3H an den PC wird der Treiber installiert. Keine automatische Treibersuche zulassen ! Die Installation erfolgt in 2 Phasen: • USB - Treiber / Converter • Serielles Port Software nicht automatisch installieren lassen ! Immer eine bestimmte Quelle auswählen (Treiber für ADP-N3H)
  • Seite 30 FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK 2. Phase : Serielles Port installieren Software von einer Liste/Quelle ... installieren Folgende Quelle ebenfalls durchsuchen Pfad mit Treibersoftware auswählen USB-Serial-Port wird installiert Fertig stellen Das USB Serial Port wird auf eine freie COM-Schnittstelle installiert (typisch COM4 ... COM9) Auswahl zur Programmierung wenn Verbindung zwischen PC und ADP-N3H besteht ( Parameter bleiben unverändert 57600 Bd, keine Parität! ) :...

  • Seite 31: Technische Daten

    -10 °C bis +60 °C Lagertemperatur Feuchte ≤ 95% rel. FAT3000 / FAT3000-U : Stromaufnahme – Ruhestrom : ca. 45 mA / 50 mA @ 24 V DC Stromaufnahme max. : ca. 75 mA / 80 mA @ 24 V DC...

  • Seite 32: Ansprechpartner

    FAT3000 Anschaltungen an Siemens FS20 SICHERHEITSTECHNIK Ansprechpartner So erreichen Sie uns: Aus Richtung A4 und A71 - Abfahrt Flughafen - Richtung Flughafen - Büropark "Airfurt" - Kreisverkehr Ausfahrt Parsevalstraße Aus Richtung Stadtzentrum Erfurt - Richtung Flughafen - Büropark "Airfurt" - Kreisverkehr Ausfahrt Parsevalstraße...
