WebDAQ 504 Benutzerhandbuch
WebDAQ 504 verwendet einen Gleichtakt-Ruhestrom, um die Strombegrenzungsdioden unter Spannung zu
setzen, wenn die IEPE-Versorgung abgeschaltet ist. Sind an WebDAQ 504 massebezogene Signalquellen
angeschlossen, verursacht der Strom einen Fehler in Abhängigkeit der AI– Kabelimpedanz, der pro Ω der AI–
Impedanz ungefähr 50 ppm des Eingangsbereiches und 15 ppm des Messwertes beträgt. Der Gleichtakt-
Ruhestrom verursacht nur in Verbindung mit massebezogenen Signalquellen einen Fehler und ist für
poten alfreie Signalquellen nicht relevant. Für die bestmögliche Genauigkeit empfehlen wir eine poten alfreie
Verbindung oder für massebezogene Signalquellen die Verwendung von Kabeln mit niedriger Impedanz.

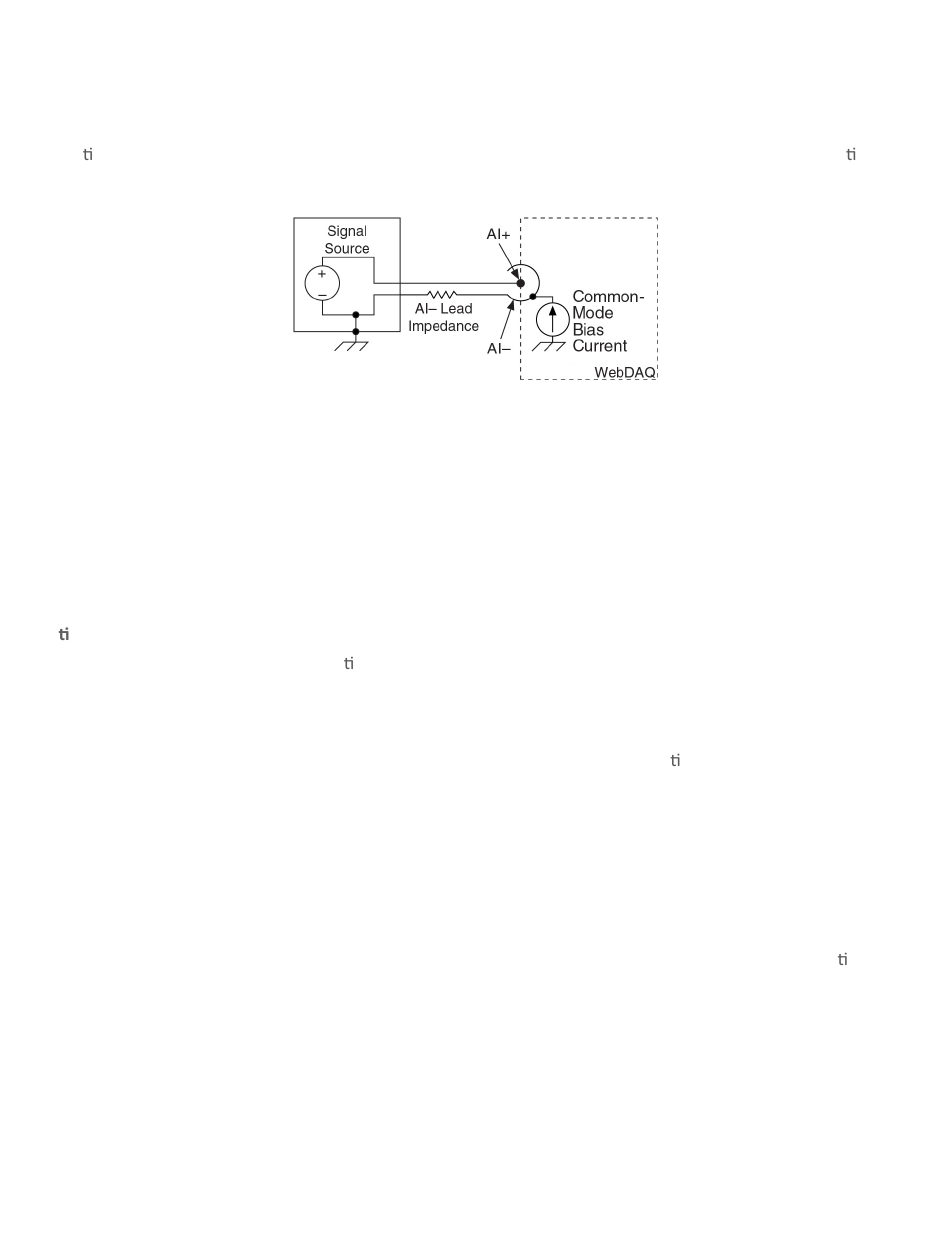

Abbildung 10 zeigt das Anschlussdiagramm.
Abbildung 10. Messfehler durch Gleichtakt-Ruhestrom
Erfassungsraten
Die Frequenz der Zeitbasis (f
) steuert die Erfassungsrate (f
) des WebDAQ 504. Die Frequenz der internen
M
s
Zeitbasis des WebDAQ 504 beträgt 13,1072 MHz. Die Erfassungsraten, die auf dem WebDAQ 504 verfügbar
sind, können mit der folgenden Gleichung berechnet werden: f
= (f
÷ 256)/n , wobei n ein ganzzahliger Wert
s
M
zwischen 1 und 31 ist. Die Erfassungsrate muss innerhalb des entsprechenden Bereiches konstant bleiben.
Unter Verwendung der internen Zeitbasis von 13,1072 MHz erhält man Erfassungsraten von 51,2 kS/s, 25,6
kS/s, 17,067 kS/s und so weiter bis zu 1,652 kS/s (entsprechend dem für n eingesetzten Wert).
An -Aliasing-Filter
WebDAQ 504 verwendet eine Kombina on aus analoger und digitaler Filterung für die präzise Abbildung eines
Signals innerhalb der definierten Bandbreite unter Ausschluss von Signalen höherer Bandbreite. Das Filter
unterscheidet die Signale aufgrund ihrer Bandbreite. Die drei relevanten Bandbreiten sind dabei der
Durchlassbereich, der Sperrbereich und die aliasing-freie Bandbreite.
WebDAQ 504 bildet Signale innerhalb des Durchlassbereiches ab primär als Funk on der Ebenheit des
Durchlassbereiches und der Nichtlinearität der Phasenlage. Alle Signale, die innerhalb der aliasing-freien
Bandbreite erscheinen, sind entweder aliasing-freie Signale oder Signale, die mindestens bis zur Dämpfung im
Sperrbereich gefiltert sind.
Durchlassbereich
Signale innerhalb des Durchlassbereiches besitzen eine frequenzabhängige Verstärkung oder Dämpfung. Die
geringen Unterschiede in der Verstärkung in Abhängigkeit von der Frequenz werden Ebenheit des
Durchgangsbereiches (passband flatness) genannt. Digitale Filter passen den Durchlassbereich an die
Erfassungsrate an. Dadurch sind Verstärkung oder Dämpfung bei einer gegebenen Frequenz eine Funk on der
Erfassungsrate. Abbildung 11 zeigt die typische Frequenzantwort im Durchlassbereich für das WebDAQ 504.
page 19
