Analoge Signalanschlüsse
An das WebDAQ 504 können Signale mit Massebezug oder poten alfreie Signale angeschlossen werden. Mit
einer poten alfreien Verbindung können Störsignale aus der Masse minimiert werden. Wenn Sie eine
massebezogene Verbindung zwischen der Signalquelle und dem WebDAQ 504 herstellen, müssen Sie
sicherstellen, dass sich die Spannung auf dem AIx– Außenleiter innerhalb des Gleichtaktspannungsbereiches
befindet, um korrekte Messungen durchführen zu können. Der AIx– Außenleiter ist gegen Überspannungen
innerhalb des Überspannungsbereiches geschützt. In den Technischen Merkmalen finden Sie weitere

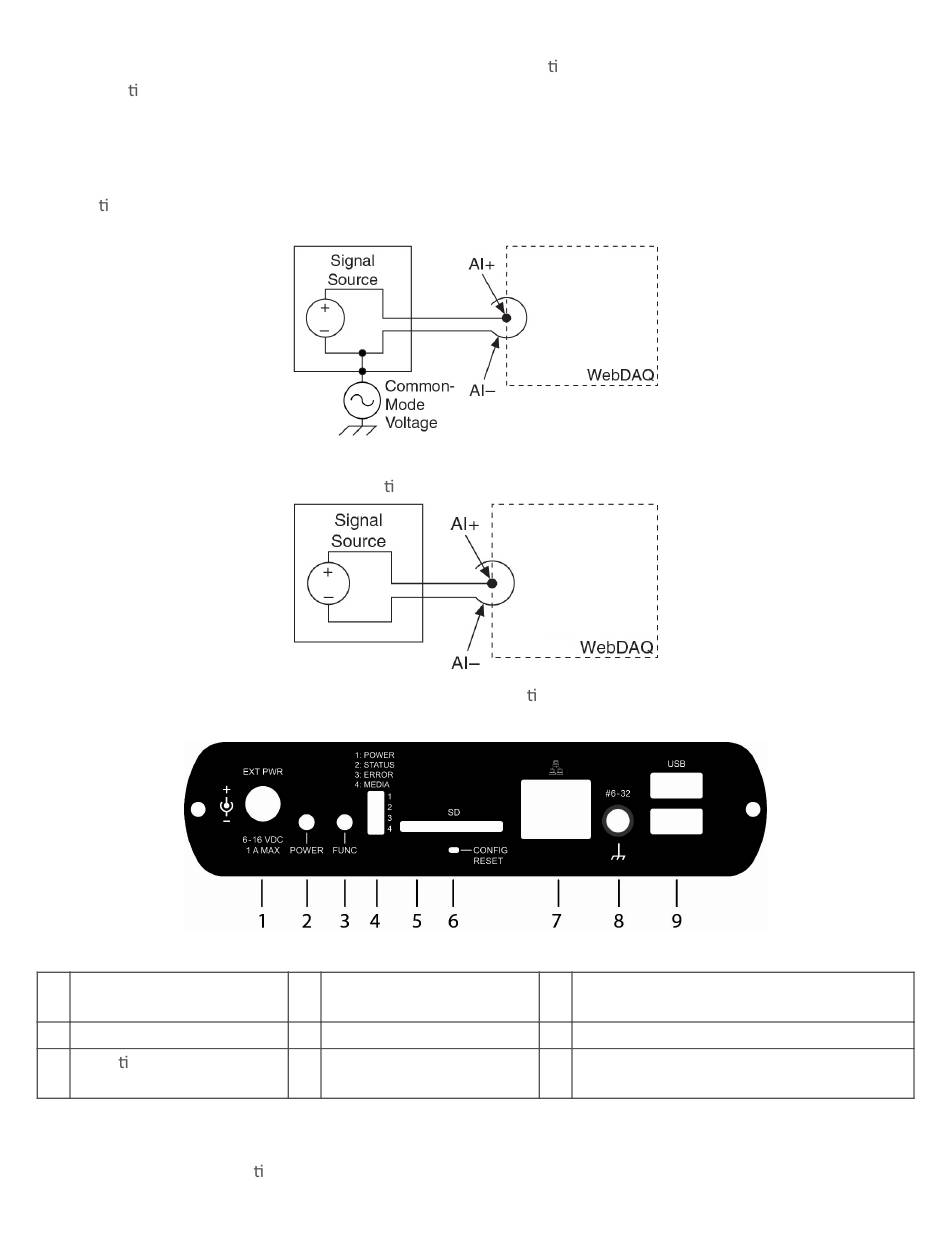

Informa onen über zulässige Spannungen und Überspannungsschutz. Abbildung 6 zeigt den Anschluss einer
massebezogenen Signalquelle an das WebDAQ 504.
Abbildung 7 zeigt den Anschluss einer poten alfreien Signalquelle an das WebDAQ 504.
Komponenten an der Rückseite
1
Anschluss für externe
Stromversorgung
2
Ein/Aus
3
Funk onstaste
Anschluss für externe Stromversorgung
Das mit dem Gerät gelieferte externe AC-Netzteil mit dem Anschluss EXT PWR auf der Rückseite verbinden.
Hier
finden Sie die Spezifika onen zur Stromversorgung.
WebDAQ 504 Benutzerhandbuch
Abbildung 6. Anschluss eines massebezogenen IEPE-Sensors
Abbildung 7. Anschluss eines poten alfreien IEPE-Sensors
Abbildung 8. Rückseite
4
LED-Statusanzeigen (4)
5
SD-Karteneinschub
6
Taste zum Zurücksetzen
auf Werkseinstellungen
7
Ethernet-Anschluss
8
Masseanschluss mit Erdungsschraube
9
USB-Anschlüsse (2)
page 13
