Angaben zur Funk on

Komponenten an der Vorderseite

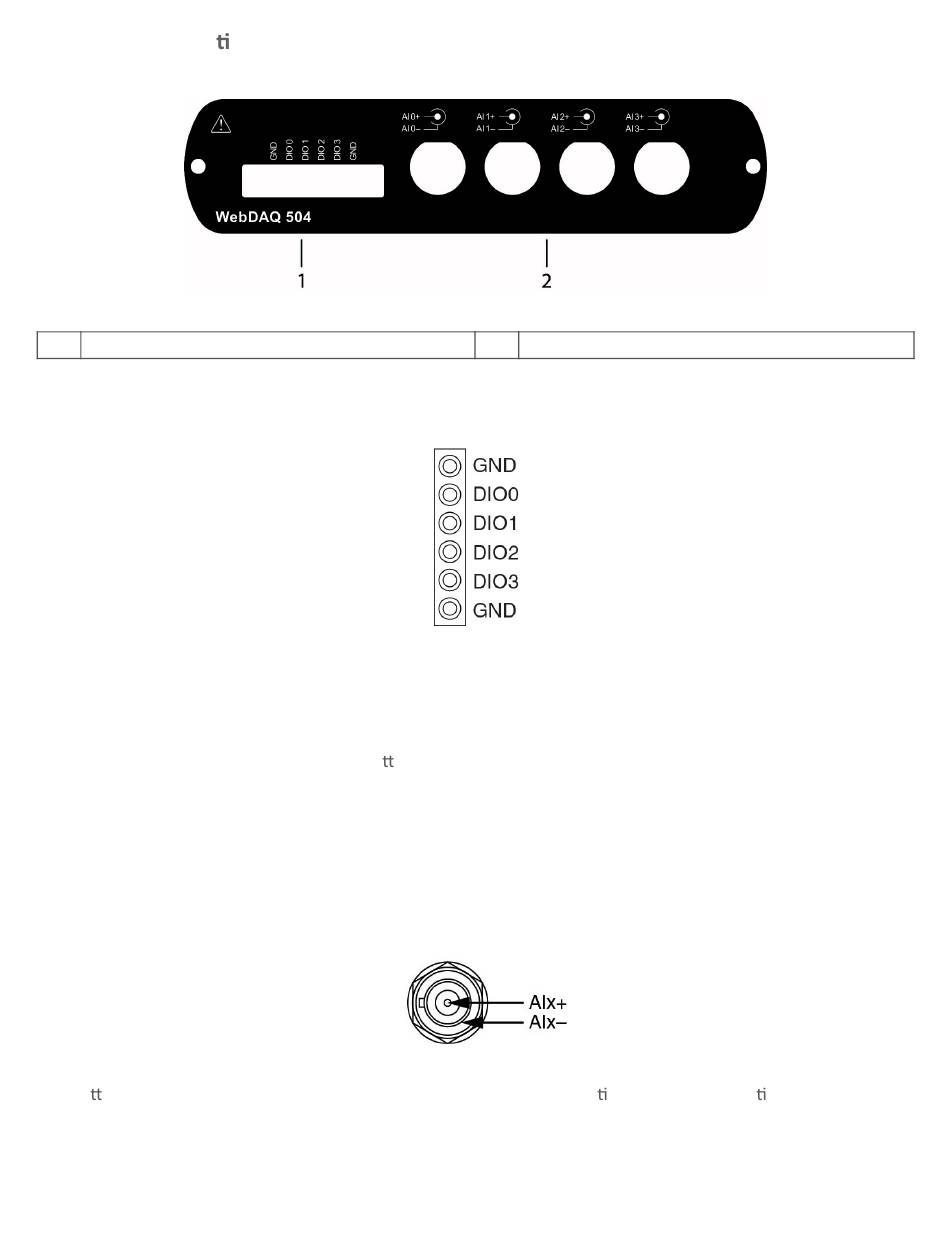

Abbildung 3. Vorderseite
1 Schraubklemmen 2 BNC-Buchsen
Schraubklemmen
An die steckbaren Schraubklemmen können bis zu vier digitale I/O-Leitungen (DIO0 bis DIO3) angeschlossen
werden.
Abbildung 4. Pinbelegung Schraubklemmen
Die digitalen Masseklemmen (GND) bieten eine gemeinsame Masse für alle digitalen Bits.
Digitale Anschlüsse
Die digitalen I/O-Leitungen sind von den analogen Signalen elektrisch isoliert. Jedes Bit kann einzeln als Eingang
oder Ausgang konfiguriert werden als Schmi -Triggereingang oder Open-Drain-Ausgang. Alle DIO-Kanäle
werden auf 5 V hochgezogen.
Jedes beliebige Bit kann über die Weboberfläche als Trigger für den Start oder Stopp einer Erfassung
konfiguriert werden. Die Bits können auch zur Signalisierung eines Alarms verwendet werden und im Falle eines
Alarms mit Null oder Eins angesteuert werden.
BNC-Buchsen
Es können bis zu vier analoge Signale an die BNC-Buchsen (AI0+/AI0– bis AI3+/AI3–) angeschlossen werden. Alle
analogen Eingänge werden simultan erfasst mit Abtastraten bis 51,2 kS/s pro Kanal.
Abbildung 5. Belegung BNC-Buchsen
Der Mi elleiter des Anschlusses (AIx+) führt die DC-Versorgung (falls ak viert) und den posi ven Anschluss der
Signalverbindung. Der Außenleiter des Anschlusses (AIx–) führt die Rückleitung der Versorgung und die AC-
Masseverbindung.
Über die Weboberfläche kann jeder Kanal einzeln für Spannungsmessung oder Messung mit dynamischen
Integrated Electronic Piezoelectric (IEPE) Sensoren konfiguriert werden. IEPE-Sensoren messen Beschleunigung,
