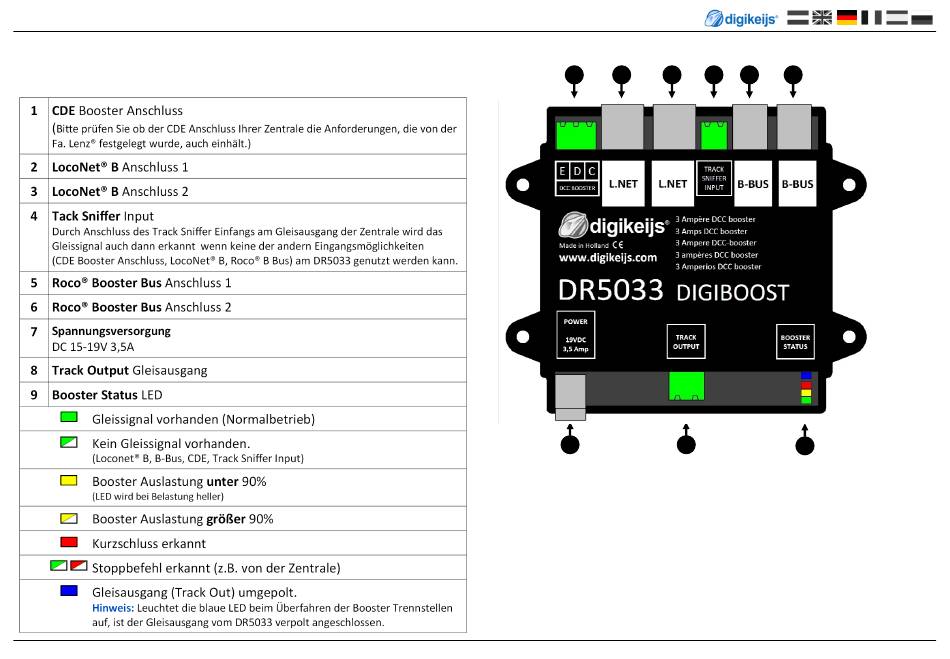

2.3 Hardware Übersicht
1 CDE Booster Anschluss
(
Bi3e prüfen Sie ob der CDE Anschluss Ihrer Zentrale die Anforderungen, die von der
Fa. Lenz® festgelegt wurde, auch einhält.)
2 LocoNet® B Anschluss 1
3 LocoNet® B Anschluss 2
4 Tack Sniffer Input
Durch Anschluss des Track Sniffer Einfangs am Gleisausgang der Zentrale wird das
Gleissignal auch dann erkannt wenn keine der andern Eingangsmöglichkeiten
(CDE Booster Anschluss, LocoNet® B, Roco® B Bus) am DR5033 genutzt werden kann.
5 Roco® Booster Bus Anschluss 1
6 Roco® Booster Bus Anschluss 2
7 Spannungsversorgung
DC 15-19V 3,5A
8 Track Output Gleisausgang
9 Booster Status LED
Gleissignal vorhanden (Normalbetrieb)
Kein Gleissignal vorhanden.
(Loconet® B, B-Bus, CDE, Track Sniffer Input)
Booster Auslastung unter 90%
(LED wird bei Belastung heller)
Booster Auslastung größer 90%
Kurzschluss erkannt
Stoppbefehl erkannt (z.B. von der Zentrale)
Gleisausgang (Track Out) umgepolt.
Hinweis: Leuchtet die blaue LED beim Überfahren der Booster Trennstellen
auf, ist der Gleisausgang vom DR5033 verpolt angeschlossen.
