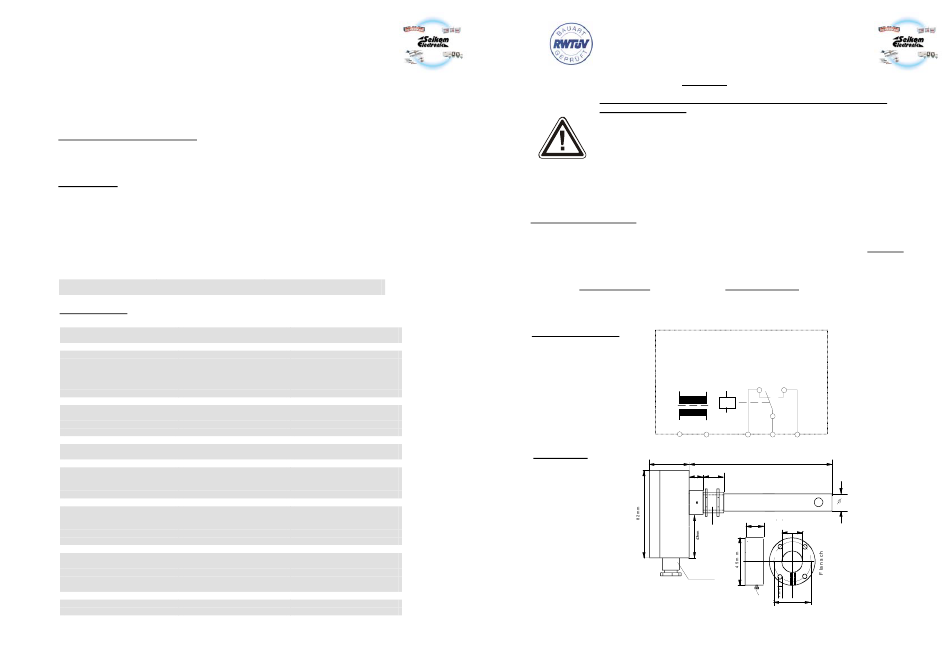

Inocal RLSW5 Bedienungsanleitung Seite 2
Unser kalorimetrischer Luftstromwächter RLSW5 ist eine preisgünstige Alternative zur bekannten
Druckmessdose. Die Montage erfolgt einfach und schnell über eine Flanschbefestigung (für
Kanalmontage) oder über den PG7 Gewindestutzen.
Über ein eingebautes Potentiometer kann der Schaltpunkt stufenlos gewählt werden. Bei vorhandener
Strömung ist der Schaltausgang durchgeschaltet (gelbe LED im Gerät leuchtet).
Bestimmungsgemäßige Verwendung
Die Strömungswächter der Typenreihe RLSW5 werden zur Überwachung von Strömungsgeschwindigkeiten
bei gasförmigen Medien innerhalb der angegebenen technischen Daten eingesetzt. Haupteinsatzgebiete ist
die Klima- und Lüftungstechnik in Bereichen der Gebäudeautomation.
Funktionsweise
Die Strömungswächter der Typenreihe RLSW5 arbeiten nach dem kalorimetrischen Prinzip.
Die Geräte schalten bei Erreichen eines eingestellten Schwellwertes. Beim kalorimetrischen Messprinzip wird ein
temperaturempfindlicher Widerstand aufgeheizt. Der Heizvorgang erfolgt durch einen separaten Heizwiderstand.
Eine Strömung im Medium führt Wärme vom Messwiderstand ab, die Temperatur des Widerstandes verändert sich
und damit auch sein Widerstandswert. Diese Änderung wird ausgewertet. Es hat jedoch nicht nur die
Geschwindigkeit des strömenden Mediums, sondern auch dessen Temperatur einen Einfluss auf die abgeführte
Wärmemenge, daher muss eine Relation zwischen Strömung und Temperatur hergestellt werden. Dies geschieht
über einen zweiten temperaturabhängigen Messwiderstand in der Nähe des ersten. Der zweite Messwiderstand
(Temperaturkompensation) wird nicht beheizt und dient nur der Temperaturmessung.
Strömung > / = Schwellwert
Signalausgang schaltet
Strömung < Schwellwert
Signalausgang nicht geschaltet
Technische Daten
Typ
RLSW5
Artikel-Nr.
81447/10
Betriebsspannung
24V AC/DC
Spannungstoleranz
± 10%
Überspannungskategorie
II
Signalanzeige, Spannung
Grüne LED
Leistungsaufnahme max.
2VA
Umgebungstemperatur Gerät
-20..+60°C
Signalausgang Strömung
1 Wechsler
Strom und Kontaktbelastbarkeit
250VAC, 6A, 1,5kVA
Schaltfunktion bei Strömung
Relais zieht an
Signalanzeige bei Strömung
Gelbe LED
Anlaufüberbrückung
60s (Jumper aktivierbar)
Anzeige Anlaufüberbrückung
Gelbe LED
Medientemperaturbereich
-10..+80°C
Temperaturgradient
15K/min
Schaltpunkt
Einstellbar über Poti
Messbereich
0,1-30 m/s
Messfühler
Eingebaut
Eintauchtiefe
130mm
Prozessanschluss
PG7, Montageflansch
Sensorwerkstoff
MS58, vernickelt
Druckfestigkeit
10bar
Schutzart Gehäuse
IP54 (IP65)
Schutzart Sensor
IP67
Verschmutzungsklasse
2
Anschluss
5 Klemmen, 2,5mm²
Gehäuseabmessungen
L=56mm; B=84mm; H=82mm
Prüfzeichen
0, RWTÜV
Zubehör
Montageflansch
Seikom-Electronic
Fortunastrasse 12
D-42489 Wülfrath
02.07.2003
gelbe LED „Luftstrom leuchtet
gelbe LED „Luftstrom leuchtet nicht
RLSW5
80447/10
230V/AC
± 10%
II
Grüne LED
4VA
-20..+60°C
1 Wechsler
250VAC, 6A, 1,5kVA
Relais zieht an
Gelbe LED
60s (Jumper aktivierbar)
Gelbe LED
-10..+80°C
15K/min
Einstellbar über Poti
0,1-30 m/s
Eingebaut
130mm
PG7, Montageflansch
MS58, vernickelt
10bar
IP54 (IP65)
IP67
2
5 Klemmen, 2,5mm²
L=56mm; B=84mm; H=82mm
0, RWTÜV
Montageflansch
Telefon 0 20 58-20 44 + 20 45
Telefax 79 11 1
ACHTUNG!!
Der Anschluss und die Inbetriebnahme muss vom geschulten Fachpersonal
vorgenommen werden!
Der Netzanschluss (L, N) ist über einen abgesicherten Trennschalter mit den
üblichen Sicherungen herzustellen. Bei der elektrischen Installation sind
grundsätzlich die allgemeinen VDE-Bestimmungen einzuhalten (VDE0100,
VDE0113, VDE0160). Wird der potentialfreie Kontakt mit einer
Sicherheitskleinspannung beaufschlagt, so ist für eine ausreichende Isolierung der
Anschlussleitungen bis unmittelbar zur Klemmstelle zu achten, da ansonsten die
doppelte Isolierung zur Netzspannungsseite beeinträchtigt wird. Die
Strombelastbarkeit des potentialfreien Kontaktes ist auf 6A beschränkt. Der
Stromkreis des potentialfreien Kontaktes ist deshalb mit einer 6,3A Sicherung
abzusichern.
Einbaubedingungen RLSW5
Um Fehlfunktionen zu vermeiden, müssen folgende Punkte beachtet werden.
•
Die Fühlerspitze sollte möglichst in der Rohrmitte sitzen. Das Querloch im Fühlerschaft muss voll
vom gasförmigen Medium durchströmt werden.
•
Die Markierung dient dabei als Montagehilfe.
•
Bei Senkrecht verlegten Rohren, sollte die Strömungsrichtung von unten nach oben verlaufen.
•
freie Einlaufstrecke 5xD vor dem Sensor und 3xD Auslaufstrecke nach dem Sensor Einhalten.
•
Den Strömungswächter nur über den Sechskant des Sensorgehäuses einschrauben
•
Der Strömungswächter ist Einbaulageunabhängig.
Elektrischer Anschluss
L(+)
N(-)
Abmessungen
56mm
10
15
PG7
M16x1,5
Seikom-Electronic
Fortunastrasse 12
D-42489 Wülfrath
02.07.2003
RLSW5
16
15
18
140mm
10
15mm
10mm
Feststell-
schraube
37 m m
