Inocal RLSW5 Bedienungsanleitung

Schaltpunkteinstellung
Der Zusammenhang zwischen Luftgeschwindigkeit und Widerstandsänderung ist nicht linear. Im unteren Bereich
(kleine Strömungen) ist die Änderung des Widerstandes sehr groß. Im oberen Bereich wird die Widerstandsänderung
bei gleichen Strömungsänderungen immer geringer. Bei der Einstellung des Schaltpunktes sollte beachtet werden,
welche Änderung überwacht werden soll, da verschiedene Einstellungen bestimmte Nachteile nach sich ziehen. Es
sollen folgende Anforderungen betrachtet werden:
Geringe Strömungsänderung im hohen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt muss sehr nahe
am Messwert der Normalströmung gewählt werden, da die Messwertänderung bei Strömungsänderung sehr gering
ist. Da die Temperaturkompensation eine gewisse Verzögerung gegenüber der tatsächlichen Temperaturänderung
aufweist, ist eine solche Schaltpunkteinstellung nur bei Anwendungen mit langsamen Temperaturänderungen
möglich.
Geringe Strömungsänderung im niedrigen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt kann mit
einem größeren Abstand zum Messwert der Normalströmung gewählt werden, da die Messwertänderung bei
Strömungsänderung groß ist. Eine Temperaturänderung wirkt sich nicht auf das Schaltverhalten aus.
Große Strömungsänderung: Hier ist meist eine Ja/Nein-Aussage gewünscht (z.B. Ventilator läuft oder Ventilator
steht). Es kann daher ein so großer Sicherheitsabstand gewählt werden, dass weder Temperaturänderungen noch
Verwirbelungen einen Einfluss auf das Schaltverhalten haben.
Inbetriebnahme RLSW5
Anlaufüberbrückung
Jumper gesteckt = Anlaufüberbrückung aktiv ca. 60sek. Gelbe LED „Zeit" leuchtet
Jumper nicht gesteckt = Anlaufüberbrückung nicht aktiv
Der Anschluss und die Inbetriebnahme muss vom Fachpersonal vorgenommen werden!
Bei der Inbetriebnahme und Einstellung der Geräte ist folgende Vorgehensweise zweckmäßig:
•
Strömungswächter gemäß den Einbaubedingungen installieren und elektrisch anschließen.
• Jumper für die Anlaufüberbrückung sofern nötig setzen.
•
Trimmer „Empfindlichkeit" auf Minimale Empfindlichkeit einstellen (Linksanschlag).
•
Netzspannung anlegen; Die grüne LED leuchtet. Falls der Jumper gesetzt ist, so läuft die
Anlaufüberbrückung (ca. 60s.) ab.
• Nennströmung einschalten.
•
Trimmer „Empfindlichkeit" langsam im Uhrzeigersinn drehen, bis die gelbe LED leuchtet und der
•
Signalausgang schaltet. Um Fehlschaltungen bei geringen Strömungsschwankungen zu vermeiden,
das Poti leicht über den Schaltpunkt hinwegdrehen.
•
Zur Überprüfung der Strömungsüberwachung, Strömungserzeugung reduzieren oder ausschalten.
Die gelbe LED erlischt (das Ausgangsrelais bei RLSW4R fällt ab).
Das Gerät ist jetzt auf Überwachungsfunktion eingestellt.
Was tun, wenn Ihr Luftstromwächter nicht funktioniert
Problem Ursache
RLSW... funktioniert überhaupt nicht Keine oder falsche Netzspannung
angeschlossen
RLSW... erkennt Strömung nicht Sensor ist nicht richtig installiert
RLSW... hat verändertes Ansprechverhalten Sensor ist durch das Medium stark
verschmutzt
RLSW... schaltet bei schneller Temperaturgradient ist außerhalb der
Mediumstemperaturerhöhung technischen Daten
Wenn Sie noch Fragen haben, wenden Sie sich bitte an
Seikom-Electronic Fortunastrasse 12 D-42489 Wülfrath
02.07.2003
Lösung
Netzspannung und Anschluss
überprüfen
Einbaubedingungen überprüfen
Sensor mit Wasser vorsichtig reinigen
Poti „Empfindlichkeit" etwas weiter im
Uhrzeigersinn drehen.
Temperaturgradienten der Anlage
überprüfen
Telefon 0 20 58-20 44 + 20 45 Telefax 79 11 1

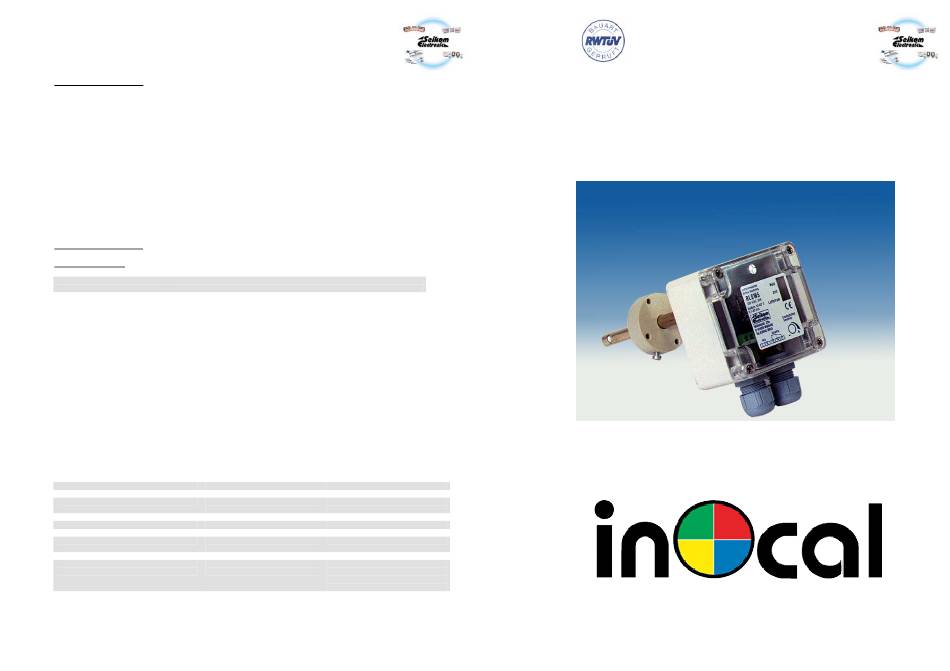

Luftstromüberwachung
Bedienungsanleitung für die Strömungswächter
RLSW5
Seikom-Electronic Fortunastrasse 12 D-42489 Wülfrath
02.07.2003
Telefon 0 20 58-20 44 + 20 45 Telefax 79 11 1
