TESTit
Software installieren und einrichten
52

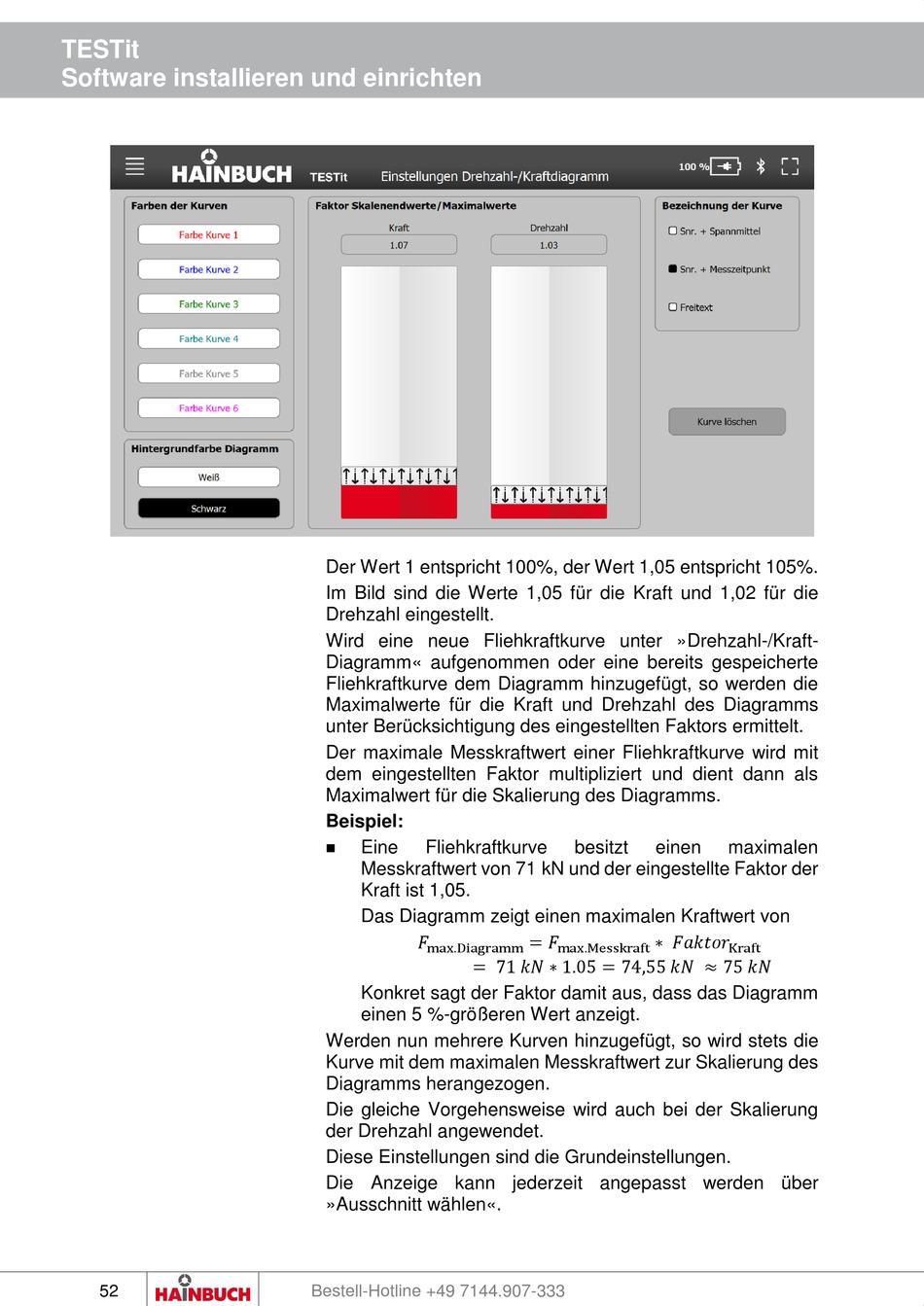

Der Wert 1 entspricht 100%, der Wert 1,05 entspricht 105%.
Im Bild sind die Werte 1,05 für die Kraft und 1,02 für die
Drehzahl eingestellt.
Wird eine neue Fliehkraftkurve unter »Drehzahl-/Kraft-
Diagramm« aufgenommen oder eine bereits gespeicherte
Fliehkraftkurve dem Diagramm hinzugefügt, so werden die
Maximalwerte für die Kraft und Drehzahl des Diagramms
unter Berücksichtigung des eingestellten Faktors ermittelt.
Der maximale Messkraftwert einer Fliehkraftkurve wird mit
dem eingestellten Faktor multipliziert und dient dann als
Maximalwert für die Skalierung des Diagramms.
Beispiel:
 Eine Fliehkraftkurve
Messkraftwert von 71 kN und der eingestellte Faktor der
Kraft ist 1,05.
Das Diagramm zeigt einen maximalen Kraftwert von
��
max.Diagramm
= 71 ���� ∗ 1.05 = 74,55 ���� ≈ 75 ����
Konkret sagt der Faktor damit aus, dass das Diagramm
einen 5 %-größeren Wert anzeigt.
Werden nun mehrere Kurven hinzugefügt, so wird stets die
Kurve mit dem maximalen Messkraftwert zur Skalierung des
Diagramms herangezogen.
Die gleiche Vorgehensweise wird auch bei der Skalierung
der Drehzahl angewendet.
Diese Einstellungen sind die Grundeinstellungen.
Die Anzeige kann jederzeit angepasst werden über
»Ausschnitt wählen«.
Bestell-Hotline +49 7144.907-333
besitzt einen
= �� ∗ ������������
max.Messkraft
maximalen
Kraft
