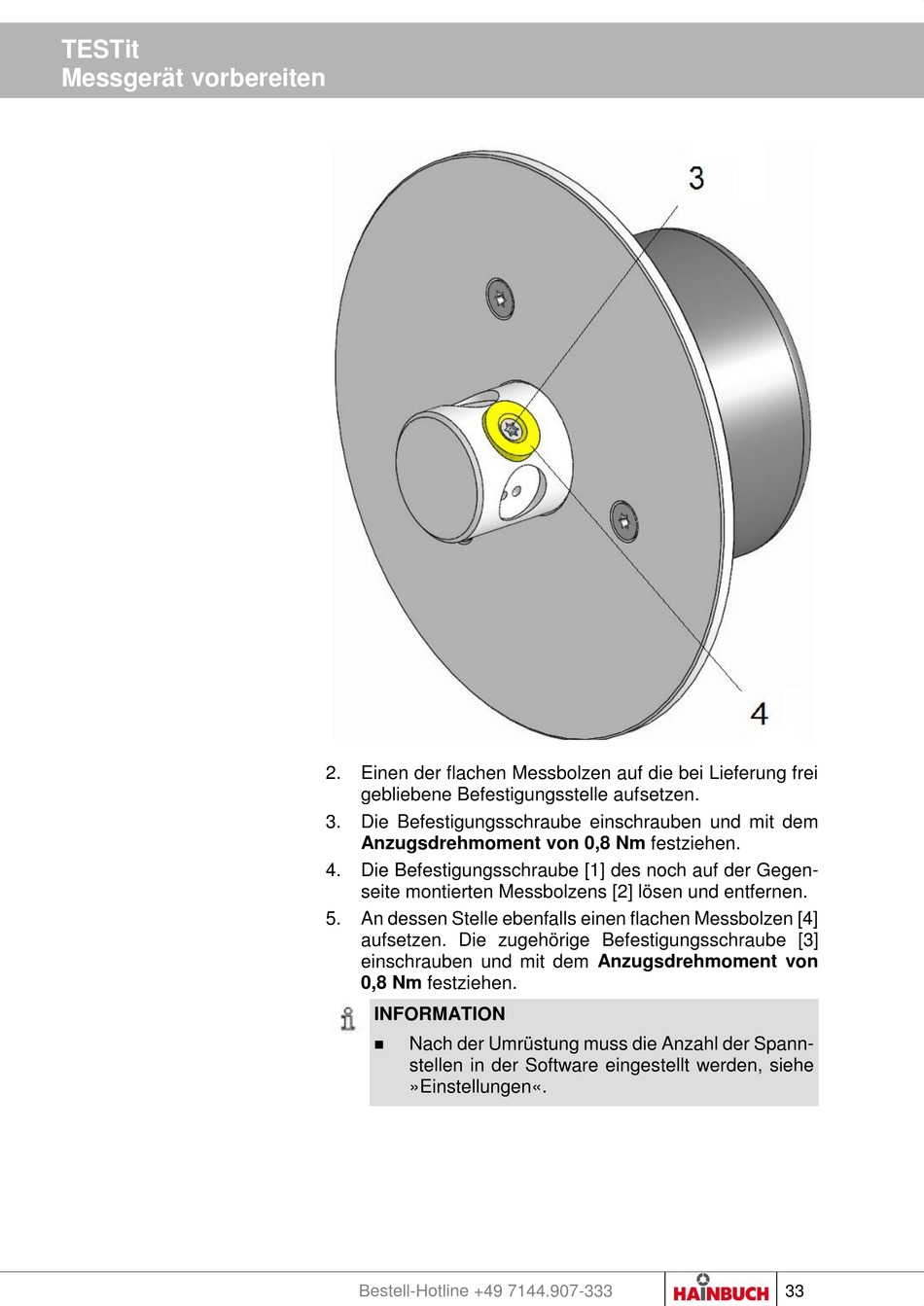

Hainbuch TESTit Betriebsanleitung Seite 33

TESTit
Messgerät vorbereiten
2. Einen der flachen Messbolzen auf die bei Lieferung frei
gebliebene Befestigungsstelle aufsetzen.
3. Die Befestigungsschraube einschrauben und mit dem
Anzugsdrehmoment von 0,8 Nm festziehen.
4. Die Befestigungsschraube [1] des noch auf der Gegen-
seite montierten Messbolzens [2] lösen und entfernen.
5. An dessen Stelle ebenfalls einen flachen Messbolzen [4]
aufsetzen. Die zugehörige Befestigungsschraube [3]
einschrauben und mit dem Anzugsdrehmoment von
0,8 Nm festziehen.
INFORMATION
Nach der Umrüstung muss die Anzahl der Spann-

stellen in der Software eingestellt werden, siehe
»Einstellungen«.
