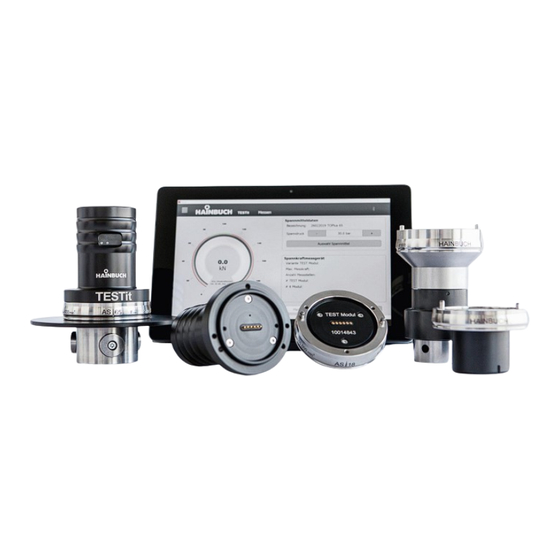

Hainbuch TESTit Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
[inkl. Montageanleitung]
TESTit
DE

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Inhaltszusammenfassung für Hainbuch TESTit

  • Seite 1 Betriebsanleitung [inkl. Montageanleitung] TESTit...
  • Seite 2 TESTit Originalbetriebsanleitung Bes tell-Hotline + 49 7144.907- 333 Bestell-Hotline +49 7144.907-333...

  • Seite 3: Inhaltsverzeichnis

    TESTit Inhaltsverzeichnis Allgemeines ......................7 1.1 Informationen zu dieser Anleitung ............... 7 1.2 Symbolerklärung ..................7 1.3 Haftungsbeschränkung ................8 1.4 Urheberschutz ..................... 9 1.5 Lieferumfang ....................9 1.6 Ersatz- und Zubehörteile ................10 1.7 Garantiebestimmungen ................11 Sicherheit ......................12 2.1 Verantwortung des Betreibers ..............
  • Seite 4 Spannmittel.................. 45 8.4 Allgemeine Einstellungen ................48 8.4.1 Konfiguration des Messprotokolls ..........48 8.4.2 Verwaltung der TESTit V1 Geräte ..........48 8.5 Einstellungen Drehzahl-/Kraft-Diagramm ..........51 8.6 Sprache umstellen ..................53 8.7 Impressum ....................54 8.8 Tabletmodus ..................... 54 Messung ......................56 9.1 Sicherheit Messung...................
  • Seite 5 TESTit 10.1 Trennen eines TEST Moduls von einem IT Modul ........79 Wartung ......................80 11.1 Sicherheit Wartung..................80 11.2 Reinigung ....................80 11.3 Jährliche Werkskalibrierung ..............81 Entsorgung ......................82 Störungen ......................83 13.1 Vorgehen bei Störungen ................83 13.2 Störungstabelle ..................
  • Seite 6 TESTit Tabellenverzeichnis Tabelle 1: Technische Daten TEST Modul AS/IS ......... 19 Tabelle 2: Technische Daten TEST Modul HSK ........... 19 Tabelle 3: Betriebsbedingungen ..............21 Tabelle 4: Anzeigefarben des Bluetooth® Symbols ........42 Tabelle 5: Störungstabelle ................84 Bestell-Hotline +49 7144.907-333...

  • Seite 7: Allgemeines

    Wenn das Produkt an Dritte weitergegeben wird, muss diese Anleitung beigefügt werden. Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung des Produktes abweichen. Diese Anleitung gilt für: TESTit V2 – zweiteilig, bestehend aus:  TEST Modul  IT Modul ...

  • Seite 8: Haftungsbeschränkung

    TESTit Allgemeines HINWEIS … weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschaden führen kann, wenn sie nicht gemieden wird. Tipps und INFORMATION Empfehlungen … hebt nützliche Tipps und Empfehlungen sowie In- formationen für einen effizienten und störungsfreien Betrieb hervor.

  • Seite 9: Urheberschutz

    TESTit Allgemeines Technischer Veränderungen  Verwendung nicht zugelassener Ersatzteile  Verwendung von nicht zugelassenem Zubehör  Es gelten die im Liefervertrag eventuell vereinbarten Ver- pflichtungen, die Allgemeinen Geschäftsbedingungen sowie die Lieferbedingungen des Herstellers und die zum Zeit- punkt des Vertragsabschlusses gültigen gesetzlichen Rege- lungen.

  • Seite 10: Ersatz- Und Zubehörteile

    TESTit Allgemeines Aufbewahrungskoffer  Betriebsanleitung  Zusätzlich benötigt und optional im Lieferumfang enthalten: TEST Modul [Messeinheit]  Magnethalter  TEST Modul Im Lieferumfang des Produktes enthalten: TEST Modul [Messeinheit]  Servicepass und Prüfprotokoll   Torx-Schlüssel für Umrüsten der TEST Modul Varianten AS32, AS65 und AS65-4 ...

  • Seite 11: Garantiebestimmungen

    Allgemeines 1.7 Garantiebestimmungen Die Garantiebestimmungen sind in den Allgemeinen Ge- schäftsbedingungen des Herstellers enthalten. HINWEIS Beeinflussung oder Zerstörung der vorinstallier- ten TESTit Software durch jede Systemänderung und Fremdbeeinflussung des Anzeigegeräts!  Beeinflussungen wie zum Beispiel Installation von weiterer Software ...

  • Seite 12: Sicherheit

    TESTit Sicherheit 2 Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Si- cherheitsaspekte für einen optimalen Schutz des Personals sowie für den sicheren und störungsfreien Betrieb. 2.1 Verantwortung des Betreibers Das Produkt wird im industriellen Bereich eingesetzt. Der Betreiber des Produktes unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit.
  • Seite 13 TESTit Sicherheit In dieser Anleitung werden folgende Qualifikationen für ver- schiedene Tätigkeitsbereiche benannt: Fachkraft Die Fachkraft ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrung sowie Kenntnis der einschlägigen Bestimmungen in der Lage, die ihm übertragenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erken- nen und zu vermeiden.

  • Seite 14: Bestimmungsgemäße Verwendung

    TESTit Sicherheit 2.3 Bestimmungsgemäße Verwendung Das Messgerät ist für die Spannkraftmessung eines Spann- mittels in einer CE-konformen Werkzeugmaschine be- stimmt. Das Produkt dient ausschließlich dem in dieser Anleitung beschriebenen Verwendungszweck [siehe Kapitel »Ver- wendung«]. Zudem kann zwischen Hersteller und Betreiber ein erweiterter Verwendungszweck vertraglich vereinbart sein.

  • Seite 15: Persönliche Schutzausrüstung

    TESTit Sicherheit HINWEIS Sachschaden durch Fehlgebrauch des Produktes!  Nur zu Spannkraftmessungen einsetzen. Ander- weitige Verwendungen unterlassen. Nur für den ausgewiesenen Verwendungszweck  einsetzen [siehe Kapitel »Verwendung«]. Verwendung des Produktes nur durch unterwie-  sene Fachkräfte des jeweiligen Fachgebietes [siehe Kapitel »Personalanforderungen«].

  • Seite 16: Besondere Gefahren

    TESTit Sicherheit Schutzbrille zum Schutz der Augen vor umher fliegenden Teilen und Flüssigkeitsspritzern. Haarnetz zum Schutz der Haare vor Erfassung durch die rotierenden Teile der Werkzeugmaschine bei langen Haaren. Zusatzschutzausrüs- Beim Ausführen besonderer Arbeiten ist zusätzliche tung Schutzausrüstung erforderlich. Auf diese wird in den ein- zelnen Kapiteln dieser Anleitung gesondert hingewiesen.

  • Seite 17: Funktionalität

    TESTit Sicherheit Scharfkantige Teile WARNUNG Schwere Schnittverletzungen durch scharfkantige Teile und Grate!  Die Montage von Einzelteilen darf nur von qualifi- zierten Fachkräften des jeweiligen Fachgebietes durchgeführt werden. Folgende Schutzausrüstung ist zusätzlich zur  Grundausrüstung zu tragen: 2.6 Funktionalität WARNUNG...

  • Seite 18: Umweltschutz

    TESTit Sicherheit 2.7 Umweltschutz HINWEIS Erheblicher Schaden für die Umwelt durch fal- schen Umgang oder falsche Entsorgung umwelt- gefährdender Stoffe!  Gelangen umweltgefährdende Stoffe versehent- lich in die Umwelt, sind sofort geeignete Maßnah- men zu ergreifen. Im Zweifel die zuständige Kommunalbehörde ...

  • Seite 19: Technische Daten

    TESTit Technische Daten 3 Technische Daten Allgem 3.1 Allgemeine Angaben Test Module Außenspannung Innenspannung Baugröße AS 18 AS 32 AS 65 AS 65-4 IS 28 IS 50 IS 70 Spann-ø Max. Spannkraft Messbe- 0-150 reich [����]: 4 Messstellen Max. Spannkraft Messbe-...

  • Seite 20: Leistungswerte

    TESTit Technische Daten 3.2 Leistungswerte HINWEIS Sachschaden an den verwendeten Produkten und / oder der Werkzeugmaschine durch Über- schreiten der maximalen Leistungswerte!  Die maximalen Leistungswerte des Produktes dürfen nicht überschritten werden. Von allen eingesetzten Produkten die niedrigsten  der maximalen Leistungswerte nicht überschrei- ten.

  • Seite 21: Betriebsbedingungen

    TESTit Technische Daten 3.4 Betriebsbedingungen Angabe Wert Einheit Temperaturbereich Umgebung 15 - 40 °C ≤ 80 Luftfeuchtigkeit Tabelle 3: Betriebsbedingungen 3.5 Typenbezeichnung Die Typenbezeichnung befindet sich auf dem Produkt und beinhaltet folgende Angaben: Hersteller  Identnummer   Seriennummer [mit #-Symbol gekennzeichnet] ...

  • Seite 22: Aufbau Und Funktion

    TESTit Aufbau und Funktion 4 Aufbau und Funktion 4.1 Übersicht und Kurzbeschreibung HSK-Spannung Außenspannung Innenspannung Das Messgerät dient bei normaler Außen- und Innenspan- nung zum Prüfen der radialen Spannkraft und beim HSK zum Prüfen der Einzugskraft. Das Messgerät besteht aus einem Messkopf IT Modul [Kraft- aufnehmer] und einer Messeinheit TEST Modul [Elektronik], die voneinander trennbar sind.
  • Seite 23 TESTit V1 Geräte müssen eingelernt und somit der Software bekannt gemacht werden. TESTit V2 Geräte [TEST Modul und IT Modul] müssen nur in Funk-Reichweite sein, um sich zu verbinden. Über Bluetooth Low Energy [BLE] werden die gemessenen Werte an das Ausgabegerät mit installierter Messsoftware übertragen.

  • Seite 24: Benötigtes Zubehör

    Eine statische Messung ist auch während dem Ladevorgang möglich. 4.2.5 USB Ladegerät / Netzadapter Der USB Netzadapter dient zum Aufladen des Messkopfes. Er wird im Starter-Set mitgeliefert. 4.2.6 Aufbewahrungskoffer Der Aufbewahrungskoffer dient zu Transport und Aufbewah- rung der TESTit Komponenten. Bestell-Hotline +49 7144.907-333...

  • Seite 25: Verwendung Und Einsatzgrenzen

    TESTit Verwendung und Einsatzgrenzen 5 Verwendung und Einsatzgrenzen 5.1 Verwendung TESTit ist ein Spannkraftmessgerät, um die tatsächliche ra- diale Spannkraft zu ermitteln. Gleichzeitig ist es mit dieser neuen Variante möglich, die Einzugskraft der HSK Spanner an Werkzeugmaschinen zu messen, um somit z. B. ein Ermüden der Federn festzustel- len.

  • Seite 26: Transport, Verpackung, Lagerung

    TESTit Transport, Verpackung, Lagerung 6 Transport, Verpackung, Lagerung 6.1 Sicherheit Transport, Verpackung, Lagerung WARNUNG Hohe körperliche Belastung durch das Eigenge- wicht des Produktes oder seiner Einzelteile bei unsachgemäßem Transport! Ab einem Gewicht von 10 kg geeignete Trans-  portmittel, Hebezeuge und Anschlagmittel ver- wenden.

  • Seite 27: Symbole Auf Der Verpackung

    TESTit Transport, Verpackung, Lagerung HINWEIS Sachschaden durch herabfallende Bauteile bei unsachgemäßem Transport!  Sicherstellen, dass ein Wegrollen beziehungs- weise Herunterfallen des Produktes ausgeschlos- sen ist. Rutschfeste Unterlage verwenden.  Bei dem Einsatz eines Hebezeugs geeignete  Lastaufnahmemittel und Anschlagmittel verwen- den.

  • Seite 28: Lagerung

    TESTit Transport, Verpackung, Lagerung Schadensumfang auf den Transportunterlagen oder auf  dem Lieferschein des Transporteurs vermerken Reklamation einleiten  INFORMATION Jeden Mangel reklamieren, sobald dieser erkannt ist. Schadenersatzansprüche können nur innerhalb der geltenden Reklamationsfristen geltend gemacht wer- den. 6.4 Lagerung INFORMATION Auf den Packstücken befinden sich gegebenenfalls...

  • Seite 29: Messgerät Vorbereiten

    TESTit Messgerät vorbereiten 7 Messgerät vorbereiten 7.1 Sicherheit Messgerät vorbereiten HINWEIS Verstimmen des Sensors durch zu hohes Anzugs- drehmoment ! Vorgegebenes Anzugsdrehmoment nicht über-  schreiten. 7.2 Vorbereitung des Messgeräts INFORMATION Für die Verwendung des Messkopfs muss der Akku ausreichend aufgeladen sein.

  • Seite 30: Positionierung Des Magneten

    TESTit Messgerät vorbereiten 7.2.3 Positionierung des Magneten Für die Erstellung eines Drehzahl-/Kraft-Diagramms muss für die Messung der Magnet angesetzt werden. INFORMATION Magnet so positionieren, dass er maximal 5 mm über der eingedrehten Rille am Gehäuse ansitzt. Magnet auf den Messkopf ansetzen.

  • Seite 31: Zusammenbau Eines Test Moduls Mit Einem It Modul

    TESTit Messgerät vorbereiten 7.3 Zusammenbau eines TEST Moduls mit einem IT Modul TEST Modul IT Modul TEST Modul und IT Modul zusammenfügen, über die Pins und die Lochkreise positionieren. TEST Modul und IT Modul fest zusammendrücken. Befestigungsschrauben eindrehen und handfest anzie- hen.

  • Seite 32: Umrüsten Des Messkopfs

    TESTit Messgerät vorbereiten 7.4 Umrüsten des Messkopfs Der Messkopf für Außenspannung der Baugröße 32 bzw. Baugröße 65 ist für 3 Spannstellen vorbereitet. 7.4.1 Umrüsten des Messkopfs [nur bei Außenspannung Baugröße 32] INFORMATION Bei der Messung mit 2 Spannstellen, z. B. in einem Schraubstock, die flachen Messbolzen [nicht im Lie- ferumfang enthalten] verwenden.
  • Seite 33 TESTit Messgerät vorbereiten Einen der flachen Messbolzen auf die bei Lieferung frei gebliebene Befestigungsstelle aufsetzen. Die Befestigungsschraube einschrauben und mit dem Anzugsdrehmoment von 0,8 Nm festziehen. Die Befestigungsschraube [1] des noch auf der Gegen- seite montierten Messbolzens [2] lösen und entfernen.

  • Seite 34: Umrüsten Des Messkopfs [Nur Bei Außenspannung Baugröße 65]

    TESTit Messgerät vorbereiten 7.4.2 Umrüsten des Messkopfs [nur bei Außenspannung Baugröße 65] Für das Umrüsten des Messkopfs von 3 Spannstellen auf 2 Spannstellen sind folgende Schritte erforderlich: INFORMATION Für das Umrüsten müssen zuerst jene 2 Messbolzen entfernt werden, die neben der freien Befestigungs- stelle liegen.
  • Seite 35 TESTit Messgerät vorbereiten Einen der Messbolzen auf die bei Lieferung frei geblie- bene Befestigungsstelle aufsetzen. Die Befestigungsschraube einschrauben und mit dem Anzugsdrehmoment von 0,8 Nm festziehen. INFORMATION Nach der Umrüstung muss die Anzahl der Spann-  stellen in der Software eingestellt werden, siehe »Einstellungen«.

  • Seite 36: Software Installieren Und Einrichten

    Zweiteilige Ausführung. Die Elektronik »IT Modul« und der Kraftaufnehmer »TEST Modul« sind voneinander trennbar.  Die TESTit V2 Geräte müssen lediglich in der Funk- Reichweite der Software sein, um sich mit ihnen zu ver- binden. Die Software V2 ist so konzipiert und entwickelt wor- ...
  • Seite 37 TESTit Software installieren und einrichten Auswahl der gewünschten Sprache Bestätigung mit »OK« Es erscheint der Willkommensgruß auf dem Bildschirm. »Weiter« klicken. Bestell-Hotline +49 7144.907-333...
  • Seite 38 TESTit Software installieren und einrichten Lizenzvereinbarung akzeptieren. »Weiter« klicken. Zielordner auswählen für die Installation der Software TESTit. »Weiter« klicken. Bestell-Hotline +49 7144.907-333...
  • Seite 39 TESTit Software installieren und einrichten 10. »Installieren« klicken. Die TESTit Software wird installiert. INFORMATION Die Software wird gestartet. Software 1x beenden  Software neu starten.  11. »Fertigstellen« klicken. Bestell-Hotline +49 7144.907-333...
  • Seite 40 TESTit Software installieren und einrichten Die TESTit Software ist installiert. Die TESTit Software ist im Startmenü unter »Alle Pro- gramme« im Ordner »HAINBUCH« zu finden. Bestell-Hotline +49 7144.907-333...

  • Seite 41: Software Startseite

    Software installieren und einrichten 8.2 Software Startseite Nach erfolgreicher Installation startet die Software automa- tisch. Die TESTit Software ist im Startmenü unter »Alle Pro- gramme« im Ordner »HAINBUCH« zu finden. Nach dem Starten der Software wird die Hauptseite »Mes- sen« dargestellt.

  • Seite 42: Menü

    8.2.2 Das Bluetooth® Symbol Das Bluetooth® Symbol kann in verschiedenen Farben an- gezeigt werden. grau Es besteht keine Verbindung zu einem TESTit. In Kombination mit einem Akku-Symbol zeigt es weiß eine bestehende Verbindung zu einem TESTit an. Tabelle 4: Anzeigefarben des Bluetooth® Symbols...

  • Seite 43: Verwaltung

    TESTit Software installieren und einrichten 8.3 Verwaltung Es empfiehlt sich, bestimmte Einstellungen vor der ersten Verwendung vorzunehmen. Über die Seite »Verwaltung« können Prüfer Maßnahmen Spannmittel angelegt werden. 8.3.1 Prüfer Um einen neuen Prüfer anzulegen Bestell-Hotline +49 7144.907-333...
  • Seite 44 TESTit Software installieren und einrichten Auf »Neu« klicken. Name des neuen Prüfers eintragen. INFORMATION Das Eingabefeld ist auf 20 Zeichen begrenzt. »OK« klicken. Alternativ kann man einen bestehenden Prüfer bearbeiten  als Standard setzen  Bestell-Hotline +49 7144.907-333...

  • Seite 45: Maßnahmen

    TESTit Software installieren und einrichten Ein Prüfer, der als Standard gesetzt ist, ist in der  Auflistung fett hervorgehoben. Beim Speichern wird der hier als Standard gesetzte  Prüfer vorbelegt. löschen  8.3.2 Maßnahmen Das Gleiche wie für Prüfer gilt auch für die Maßnahmen.
  • Seite 46 TESTit Software installieren und einrichten Oder Max. Drehmoment bei manuell betätigt *  Zulässige Toleranz [+/-] *  Zeitraum Wartungsintervall   Maschine/Standort Pflichtfeld Folgende Prüfungen werden durchlaufen: Sind alle Pflichtfelder ausgefüllt?  Wie groß ist die maximale Messkraft radial? ...
  • Seite 47 TESTit Software installieren und einrichten bearbeiten  löschen  Bestell-Hotline +49 7144.907-333...

  • Seite 48: Allgemeine Einstellungen

    Nicht ausgewählte Informationen werden durch ein ungefüll- tes Kästchen angezeigt. 8.4.2 Verwaltung der TESTit V1 Geräte Die TESTit Software V2 ist mit den TEST V1 Geräten kom- patibel. Über »Verwaltung TESTit V1« besteht die Möglichkeit, die TESTit V1 Geräte zu verwalten.
  • Seite 49 TESTit Software installieren und einrichten Das Fenster ist in zwei Spalten aufgeteilt. Wird der Knopf »Suchen« betätigt, so wird nach TESTit V1 Geräten gesucht, die eingeschalten sind und sich in Reich- weite befinden. Während der Suche wird ein roter Fortschrittsbalken ange- zeigt.
  • Seite 50 TESTit Software installieren und einrichten Durch »Suchen beenden« kann die Suche vorläufig beendet werden. Bestell-Hotline +49 7144.907-333...

  • Seite 51: Einstellungen Drehzahl-/Kraft-Diagramm

    TESTit Software installieren und einrichten 8.5 Einstellungen Drehzahl-/Kraft-Diagramm Die auszugebenden Diagramme/Kurven können optisch an- gepasst werden. Folgende Anpassungen sind möglich: Farbe der Kurve und des Kurvenhintergrunds Maximalwerte X- und Y-Achse Bezeichnung der Kurve 8.5.1.1 Farben anpassen Die Farben der Kurven und des Kurvenhintergrunds können angepasst werden.
  • Seite 52 TESTit Software installieren und einrichten Der Wert 1 entspricht 100%, der Wert 1,05 entspricht 105%. Im Bild sind die Werte 1,05 für die Kraft und 1,02 für die Drehzahl eingestellt. Wird eine neue Fliehkraftkurve unter »Drehzahl-/Kraft- Diagramm« aufgenommen oder eine bereits gespeicherte Fliehkraftkurve dem Diagramm hinzugefügt, so werden die...

  • Seite 53: Bezeichnung Der Kurve Anpassen

    In den Einstellungen wird ausgewählt, welche Form der Be- zeichnung für die Kurve verwendet werden soll. 8.6 Sprache umstellen Die Einstellung der Sprache für die TESTit Software wird über die Sprache des Betriebssystems WINDOWS 10 ein- gestellt. Das bedeutet, auf einem englischen Betriebssystem wird auch die TESTit Software Englisch sein.

  • Seite 54: Impressum

    Software installieren und einrichten Französisch  Ist das Betriebssystem auf eine der genannten Sprachen eingestellt, so wird auch die TESTit Software in der selben Sprache geführt. Ist das Betriebssystem in einer anderen Sprache eingestellt, so wird die TESTit Software auf Englisch eingestellt.
  • Seite 55 TESTit Software installieren und einrichten Im Tabletmodus erscheint dann – sofern ein Eingabefeld in der TESTit Software angewählt wird – die Bildschirmtastatur von Windows. Bestell-Hotline +49 7144.907-333...

  • Seite 56: Messung

    TESTit Messung 9 Messung 9.1 Sicherheit Messung WARNUNG Schwere Verletzungen durch ungeplanten Pro- zessstart im Automatikbetrieb! Vor Beginn der Messung die Maschine auf manu-  ellen Betrieb einstellen. VORSICHT Zerstörung des Messgerätes durch unerwünschte Kühlschmierstoffzufuhr.  Sicherstellen, dass während der Messung die Kühlschmierstoffzufuhr abgeschalten ist.

  • Seite 57: Messgerät Spannen

    TESTit Messung 9.2 Messgerät spannen INFORMATION Die Markierung am Messkopf muss immer in der Mitte der Stahlsegmente des Spannelements positioniert sein. 9.2.1 Außenspannung Für das Prüfen der Spannkraft sind folgende Schritte erfor- derlich: Das Spannmittel an die Maschine montieren. Hierzu die Anleitung des Spannmittels lesen und beachten.

  • Seite 58: Vorbereitung

    TESTit Messung Das Messgerät manuell in die HSK-Spindelaufnahme einsetzen und einspannen. 9.3 Vorbereitung Empfohlen in der TESTit Software für die Messung: Prüfer angelegt  Maßnahme angelegt  Auf der Seite »Messen« kann nun ein Spannmittel ausge- wählt werden. In dem sich öffnenden Auswahlfenster gibt es die Möglich- keit, anhand der Identnummer nach einem Spannmittel zu suchen.
  • Seite 59 Wird ein Spannmittel mit manueller Betätigung gewählt, so ändert sich das Feld »Spanndruck« in »Drehmoment«. Ist das Bluetooth®-Symbol sichtbar und grau, so sind ver- bindungsfähige TESTit V2 in Reichweite oder es wurden be- reits TESTit V1 eingelernt. Wird nun das Bluetooth®-Symbol angeklickt, so öffnet sich ein Auswahlfenster.
  • Seite 60 TESTit Messung Sind keine TESTit V1 Geräte eingelernt, so wird die linke Spalte vollflächig auf dem Auswahlfenster angezeigt. Bestell-Hotline +49 7144.907-333...
  • Seite 61 TESTit Messung Besteht eine Verbindung zu einem TESTit bzw. IT Modul, so ändert sich das Bluetooth® -Symbol von grau nach weiß. Zusätzlich wird beim IT Modul ein Akku-Symbol mit der Ka- pazitätsanzeige in Prozent angezeigt. Das Quadrat am rechten Rand der Kopfzeile führt zu der Seite »Vollbild«.
  • Seite 62 TESTit Messung Ein gefundenes TESTit auswählen und mit »OK« bestä- tigen. Alle relevanten Daten des ausgewählten TESTit werden im Bereich »Spannkraftmessgerät« angezeigt. Beim TESTit V1: Variante des TESTit  die maximale Messkraft  die Anzahl der Spannstellen sofern eine Auswahl der ...

  • Seite 63: Messung Speichern

    TESTit Messung 9.4.1 Messung speichern Speichern der Messung durch Betätigung des Buttons »Messung speichern«. Der Speichervorgang besteht aus insgesamt vier Auswahl/- Eingabefenstern. Bewertung der Messung durchführen. Die Bewer-  tung einer Messung liegt im Ermessen des Wer- kers. Prüfer wählen.
  • Seite 64 TESTit Messung INFORMATION Der Speichervorgang kann jederzeit über das »X« in der rechten oberen Ecke abgebrochen werden. Mit dem »Zurück« Knopf navigiert man zum vorheri- gen Fenster zurück. Prüfer auswählen. Alternativ neuen Prüfer ins Suchfeld eintragen, mit Kli- cken auf »Neuer Prüfer« den neuen Prüfer anlegen.
  • Seite 65 TESTit Messung Alternativ neue Maßnahme ins Suchfeld eintragen, mit Klicken auf »Neue Maßnahme« die neue Maßnahme anlegen. Bewertung durchführen durch Auswahl: In Ordnung  Nicht in Ordnung  Bestell-Hotline +49 7144.907-333...

  • Seite 66: Überlast

    TESTit Messung Bemerkung hinzufügen. 9.4.2 Überlast Jede Variante der TEST Module ist für eine maximale Mess- kraft ausgelegt. Wird die maximale Messkraft bis zu 3 % überschritten, so wird der Messwert im Tacho rot eingefärbt. Bestell-Hotline +49 7144.907-333...

  • Seite 67: Prüfen Der Verbindung Test Modul Mit It Modul

    Sobald die aktuelle Messkraft kleiner als die maximale Mess- kraft ist ändert sich die Anzeige wieder. Bei Anzeige einer Überlast wird empfohlen, das TEST Modul zur Überprüfung und Werkskalibrierung an HAINBUCH zu- rück zu schicken 9.4.3 Prüfen der Verbindung TEST Modul mit IT Modul...
  • Seite 68 TESTit Messung Damit sichergestellt ist, dass ein IT Modul korrekt mit einem TEST Modul verbunden ist, findet eine Abfrage des TEST Moduls statt. Es kann so softwareseitig während einer bestehenden Ver- bindung ermittelt werden, ob das TEST Modul noch mit dem IT Modul verbunden ist.

  • Seite 69: Messprotokoll Erstellen

    TESTit Messung 9.4.4 Messprotokoll erstellen Über den Button »Messprotokoll erstellen« kann eine Auflistung der bereits gespeicherten Messprotokolle aufgerufen werden. Die Auflistung der Messungen kann nach verschiedenen Angaben sortiert werden:  »Spannmittel« »Datum«  »Maschine/Standort«  »Soll-/IST-Messkraft«  Bestell-Hotline +49 7144.907-333...
  • Seite 70 TESTit Messung Anzeige des gespeicherten Messprotokolls: a) Spannmittel auswählen. b) 1 Messprotokoll oder mehrere Messprotokolle auswäh- len. »Messung anzeigen« klicken  das Messprotokoll wird im PDF-Format geöffnet. Bestell-Hotline +49 7144.907-333...

  • Seite 71: Drehzahl-/Kraft-Diagramm

    TESTit Messung Das angezeigte PDF-Dokument über »Speichern unter« abspeichern. Der Speicherort kann vom Bediener frei gewählt werden. 9.5 Drehzahl-/Kraft-Diagramm Unter »Drehzahl-/Kraft-Diagramm«: Kann eine neue Fliehkraftkurve angelegt werden   Können mehrere Fliehkraftkurven verglichen werden Bei der Fliehkraftkurve werden die Messkraftwerte [y-Achse] über die dazugehörigen Drehzahlwerte [x-Achse] aufgenom-...
  • Seite 72 TESTit Messung Spannmittel für die Fliehkraftkurve auswählen. Das ausgewählte Spannmittel wird auf der Seite »Mes- sen« übernommen. Der Button »Neue Kurve« wird eingeblendet. Bestell-Hotline +49 7144.907-333...
  • Seite 73 TESTit Messung Bestell-Hotline +49 7144.907-333...

  • Seite 74: Fliehkraftkurve Anlegen

    TESTit Messung 9.5.1 Fliehkraftkurve anlegen Button »Neue Kurve« betätigen, um das Auswahlfenster zu öffnen. Bezeichnung der Fliehkraftkurve eingeben. Die Bezeichnung der Fliehkraftkurve kann unter »Ein- stellungen Drehzahl-/Kraft-Diagramm« vorbelegt wer- den. Die Vorbelegung kann jederzeit geändert werden. Minimalen Drehzahlwert eingeben. Der Minimale Drehzahlwert definiert, bei welcher Dreh- zahl die Aufnahme der Fliehkraftkurve gestartet wird.
  • Seite 75 TESTit Messung Wurden bereits mehrere Kurven aufgenommen, so besteht über »Kurve hinzufügen« die Möglichkeit, Kurven in das Di- agramm zu laden und gegenüberzustellen. Um gespeicher- ten Kurven zu visualisieren ist es nicht erforderlich, ein Spannmittel zu wählen. »Ausschnitt wählen« um einen Bereich der Fliehkraft- kurve vergrößert anzuzeigen.
  • Seite 76 TESTit Messung Minimale und maximale Messkraft, sowie minimalen und maximalen Drehzahlwert eingeben. »Ausschnitt ausblenden« wählen, um die Vergrößerung rückgängig zu machen. Button »Kurven Übersicht« klicken für eine Übersicht über die gespeicherten Kurven Bestell-Hotline +49 7144.907-333...

  • Seite 77: Kurve Exportieren

    TESTit Messung Button »Kurve löschen« klicken, um eine gespeicherte Kurve aus dem angezeigten Diagramm zu löschen bzw. zu entfernen. 10. Um die Hintergrundfarbe des Diagramms zu ändern, un- ter »Einstellungen«  »Drehzahl-/Kraft-Diagramm« die Farbe einstellen. 9.5.2 Kurve exportieren Kurve als CSV-Tabelle exportieren.
  • Seite 78 TESTit Messung Kurve als JPG-Bild exportieren. Bestell-Hotline +49 7144.907-333...

  • Seite 79: Demontage

    TESTit Demontage 10 Demontage 10.1 Trennen eines TEST Moduls von einem IT Modul TEST Modul IT Modul Befestigungsschrauben lösen und entfernen. TEST Modul und IT Modul auseinanderziehen und dadurch trennen. Bestell-Hotline +49 7144.907-333...

  • Seite 80: Wartung

    INFORMATION Die Oberfläche des TEST Moduls muss besonders beachtet werden. Diese kann auf Grund der auftreten- den Spannkräfte bei häufiger Verwendung abgenutzt werden. Das TESTit bzw. das TEST Modul bei sichtbaren  oder messbaren Abnutzungserscheinungen aus- tauschen. 11.2 Reinigung WARNUNG...

  • Seite 81: Jährliche Werkskalibrierung

    Für die jährliche Werkskalibrierung das TEST Modul zusam- men mit dem Servicepass an HAINBUCH zurücksenden. Weitere Servicearbeiten durch HAINBUCH werden im Ser- vicepass vermerkt und zusammen mit dem neu kalibrierten TESTit Messkopf / TEST Modul an den Kunden zurück ge- sendet. Bestell-Hotline +49 7144.907-333...

  • Seite 82: Entsorgung

    TESTit Entsorgung 12 Entsorgung Wenn das TESTit Messgerät das Ende seiner Nutzungs- dauer erreicht hat, bitte zur Entsorgung an HAINBUCH zu- rück senden. Auf dem Lieferschein »zur Entsorgung« ver- merken. Die jeweiligen Richtlinien des Spediteurs für den Transport von in Ausrüstungen eingebauten Lithium-Polymer-Akkus sind zwingend zu beachten.

  • Seite 83: Störungen

    TESTit Störungen 13 Störungen Im folgenden Kapitel sind mögliche Ursachen für Störungen und die Arbeiten zur ihrer Beseitigung beschrieben. Bei vermehrt auftretenden Störungen die Wartungsintervalle entsprechend der tatsächlichen Belastung verkürzen. Bei Störungen, die durch die nachfolgenden Hinweise nicht zu beheben sind, den Hersteller kontaktieren [siehe Kapitel »Kontakt«].

  • Seite 84: Störungstabelle

    Bluetooth zeigegeräts ist de- Fachkraft tooth aktivieren Symbol wird nicht aktiviert angezeigt IT Modul nicht in IT Modul an TESTit Software [An- Fachkraft Reichweite zeigegerät] annähern Akkuladung des IT IT Modul aufladen Fachkraft Moduls zu gering Verbindung zu IT IT Modul nicht mit Modul nicht mög-...

  • Seite 85: Anhang

    Unsere Experten sind rund um die Uhr für Sie da: +49 7144. 907-444 Für Beratung oder Hilfestellung stehen unter www.hainbuch.com aufgeführten Vertriebspartner und Ser- vice-Mitarbeiter zur Verfügung. 14.2 Herstellerbescheinigung Die Herstellerbescheinigung wird mit dem Produkt und des- sen Anleitung ausgeliefert. Bestell-Hotline +49 7144.907-333...
