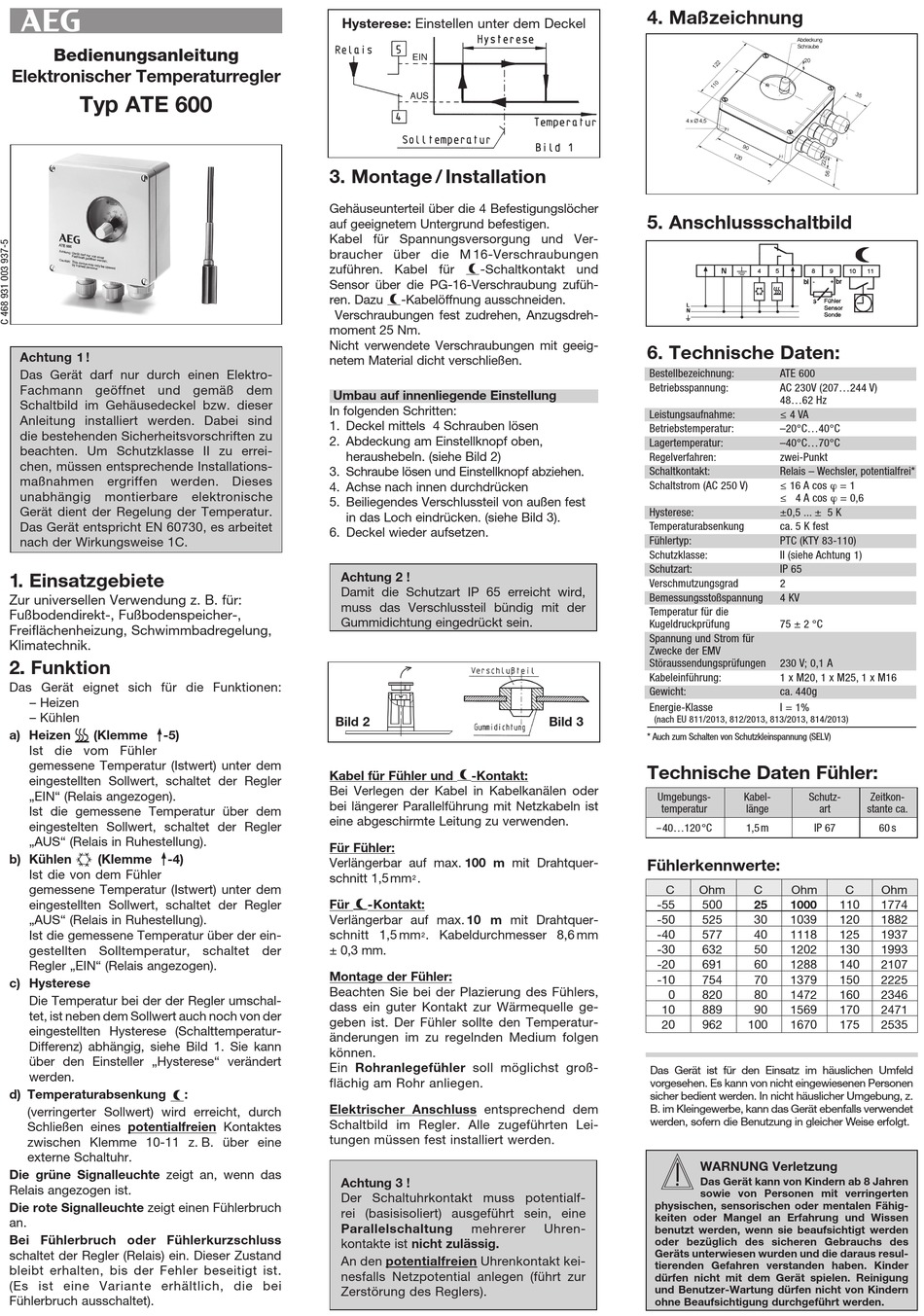

AEG ATE 600 Bedienungsanleitung

Bedienungsanleitung

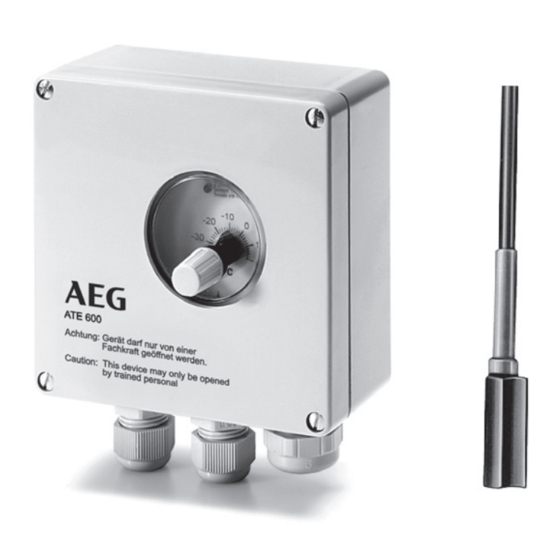

Elektronischer Temperaturregler
Typ ATE 600
Achtung 1 !
Das Gerät darf nur durch einen Elektro-
Fachmann geöffnet und gemäß dem
Schaltbild im Gehäusedeckel bzw. dieser
Anleitung installiert werden. Dabei sind
die bestehenden Sicherheitsvorschriften zu
beachten. Um Schutzklasse II zu errei-
chen, müssen entsprechende Installations-
maßnahmen ergriffen werden. Dieses
unabhängig montierbare
Gerät dient der Regelung der Temperatur.
Das Gerät entspricht EN 60730, es arbeitet
nach der Wirkungsweise 1C.
1. Einsatzgebiete
Zur universellen Verwendung z. B. für:
Fußbodendirekt-, Fußbodenspeicher-,
Frei flächenheizung, Schwimmbadregelung,
Klimatechnik.
2. . Funktion
Das Gerät eignet sich für die Funktionen:
– Heizen
– Kühlen
a) Heizen U (Klemme
-5)
Ist die vom Fühler
gemessene Temperatur (Istwert) unter dem
eingestellten Sollwert, schaltet der Regler
„EIN" (Relais angezogen).
Ist die gemessene Temperatur über dem
eingestelten Sollwert, schaltet der Regler
„AUS" (Relais in Ruhestellung).
b) Kühlen P (Klemme
-4)
Ist die von dem Fühler
gemessene Temperatur (Istwert) unter dem
eingestellten Sollwert, schaltet der Regler
„AUS" (Relais in Ruhestellung).
Ist die gemessene Temperatur über der ein-
gestellten Solltemperatur, schaltet der
Regler „EIN" (Relais angezogen).
c) Hysterese
Die Temperatur bei der der Regler umschal-
tet, ist neben dem Sollwert auch noch von der
eingestellten Hysterese (Schalttemperatur-
Differenz) abhängig, siehe Bild 1. Sie kann
über den Einsteller „Hysterese" verändert
werden.
d) Temperaturabsenkung s:
(verringerter Sollwert) wird erreicht, durch
Schließen eines potentialfreien Kontaktes
zwischen Klemme 10-11 z. B. über eine
externe Schaltuhr.
Die grüne Signalleuchte zeigt an, wenn das
Relais angezogen ist.
Die rote Signalleuchte zeigt einen Fühlerbruch
an.
Bei Fühlerbruch oder Fühlerkurzschluss
schaltet der Regler (Relais) ein. Dieser Zustand
bleibt erhalten, bis der Fehler beseitigt ist.
(Es ist eine Variante erhältlich, die bei
Fühlerbruch ausschaltet).
Hysterese: Einstellen unter dem Deckel
3. Montage / Installation
Gehäuseunterteil über die 4 Befestigungs löcher
auf geeignetem Untergrund befestigen.
Kabel für Spannungsversorgung und Ver-
braucher über die M 16-Verschraubungen
zuführen. Kabel für s -Schaltkontakt und
Sensor über die PG-16-Verschraubung zu füh-
ren. Dazu s -Kabelöffnung ausschneiden.
Verschraubungen fest zudrehen, Anzugsdreh-
moment 25 Nm.
Nicht verwendete Verschraubungen mit geeig-
netem Material dicht verschließen.
Umbau auf innenliegende Einstellung
In folgenden Schritten:
1. Deckel mittels 4 Schrauben lösen
2. Abdeckung am Einstellknopf oben,
heraushebeln. (siehe Bild 2)
3. Schraube lösen und Einstellknopf abziehen.
4. Achse nach innen durchdrücken
elektronische
5. Beiliegendes Verschlussteil von außen fest
in das Loch eindrücken. (siehe Bild 3).
6. Deckel wieder aufsetzen.
Achtung 2 !
Damit die Schutzart IP 65 erreicht wird,
muss das Verschlussteil bündig mit der
Gummi dichtung eingedrückt sein.
Bild 2
Kabel für Fühler und s -Kontakt:
Bei Verlegen der Kabel in Kabelkanälen oder
bei längerer Parallelführung mit Netzkabeln ist
eine abgeschirmte Leitung zu verwenden.
Für Fühler:
Verlängerbar auf max. 100 m mit Draht quer-
schnitt 1,5mm
Für s -Kontakt:
Verlängerbar auf max. 10 m mit Draht quer-
schnitt 1,5 mm
± 0,3 mm.
Montage der Fühler:
Beachten Sie bei der Plazierung des Fühlers,
dass ein guter Kontakt zur Wärme quelle ge-
geben ist. Der Fühler sollte den Temperatur-
änderungen im zu regelnden Medium folgen
können.
Ein Rohranlegefühler soll möglichst groß-
flächig am Rohr anliegen.
Elektrischer Anschluss entsprechend dem
Schaltbild im Regler. Alle zugeführten Lei-
tungen müssen fest installiert werden.
Achtung 3 !
Der Schaltuhrkontakt muss potentialf-
rei (basisisoliert) ausgeführt sein, eine
Parallel schaltung
kontakte ist nicht zulässig.
An den potentialfreien Uhrenkontakt kei-
nesfalls Netzpotential anlegen (führt zur
Zerstörung des Reglers).
Bild 3
.
2
. Kabeldurchmesser 8,6 mm
2
mehrerer Uhren-
4. Maßzeichnung
5. Anschlussschaltbild
6. Technische Daten:
Bestellbezeichnung: ATE 600
Betriebsspannung: AC 230V (207...244 V)
48...62 Hz
Leistungsaufnahme: ≤ 4 VA
Betriebstemperatur: –20°C...40°C
Lagertemperatur: –40°C...70°C
Regelverfahren: zwei-Punkt
Schaltkontakt: Relais – Wechsler, potentialfrei*
≤ 16 A cos ϕ = 1
Schaltstrom (AC 250 V)
≤ 4 A cos ϕ = 0,6
Hysterese: ±0,5 ... ± 5 K
Temperaturabsenkung ca. 5 K fest
Fühlertyp: PTC (KTY 83-110)
Schutzklasse: II (siehe Achtung 1)
Schutzart: IP 65
Verschmutzungsgrad 2
Bemessungsstoßspannung 4 KV
Temperatur für die
Kugeldruckprüfung 75 ± 2 °C
Spannung und Strom für
Zwecke der EMV
Störaussendungsprüfungen 230 V; 0,1 A
Kabeleinführung: 1 x M20, 1 x M25, 1 x M16
Gewicht: ca. 440g
Energie-Klasse I = 1%
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
* Auch zum Schalten von Schutzkleinspannung (SELV)
Technische Daten Fühler:
Umgebungs- Kabel- Schutz-
temperatur länge art
– 40...120°C 1,5 m IP 67
Fühlerkennwerte:
C Ohm C Ohm
-55 500 25 1000
-50 525 30 1039
-40 577 40 1118
-30 632 50 1202
-20 691 60 1288
-10 754 70 1379
0 820 80 1472
10 889 90 1569
20 962 100 1670
Das Gerät ist für den Einsatz im häuslichen Umfeld
vorgesehen. Es kann von nicht eingewiesenen Personen
sicher bedient werden. In nicht häuslicher Umgebung, z.
B. im Kleingewerbe, kann das Gerät ebenfalls verwendet
werden, sofern die Benutzung in gleicher Weise erfolgt.
z
WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren
sowie von Personen mit verringerten
physischen, sensorischen oder mentalen Fähig-
keiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des
Geräts unterwiesen wurden und die daraus resul-
tierenden Gefahren verstanden haben. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden.
Zeitkon-
stante ca.
60 s
C Ohm
110 1774
120 1882
125 1937
130 1993
140 2107
150 2225
160 2346
170 2471
175 2535
