Verwendungsbereich:
Der TZU 22-01 hilft beim Ausrichten einer terrestrischen TV- oder Radio-
Empfangsantenne. Wird das Gerät für andere Einsätze verwendet, wird keine
Garantie übernommen!

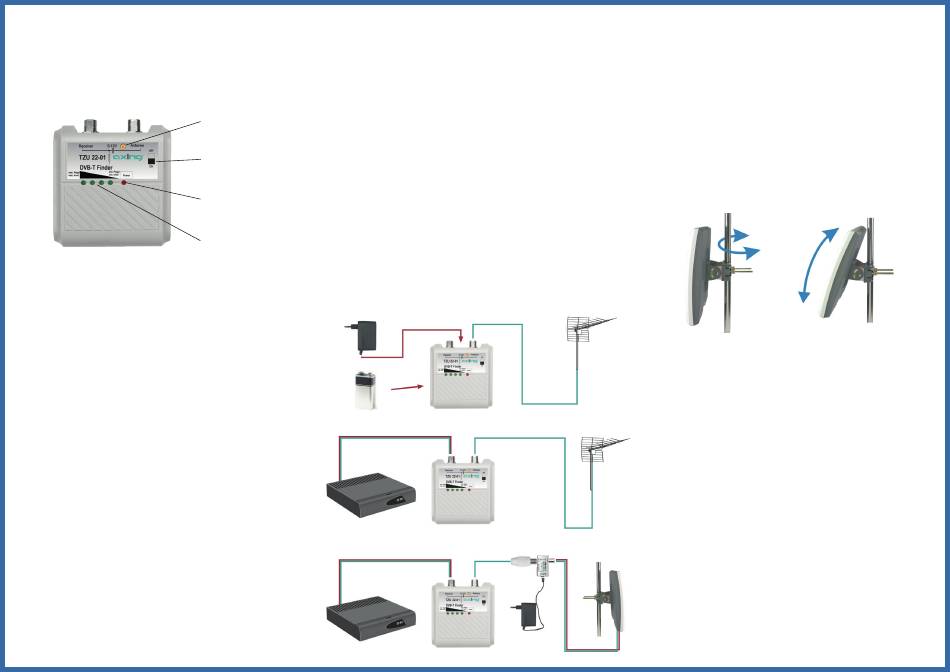

Anzeige- und Bedienelemente:
Anschluss und Spannungsversorgung:
Vor der Installation alle Geräte vom Stromnetz trennen!
Sicherstellen, dass sowohl die Antenne als auch der DVB-T/T2 Receiver mit
den dafür vorgesehenen und entsprechend mit „Antenne" und „Receiver"
gekennzeichneten Anschlüssen korrekt verbunden werden.
Mit Batterie oder externem Netzteil (1):
Der TZU 22-01 kann über eine 9-V-Blockbatterie oder von einem externen 5-12
V DC-Netzteil mit 3.5 mm Klinkenstecker versorgt werden (Batterie und Netzteil
Pegelsteller
sind nicht im Lieferumfang enthalten).
Fernspeisung durch den Receiver (2):
Ein/Aus
Von Receivern mit integrierter 5 V-Versorgung für Antennen kann der TZU 22-01
mitversorgt werden.
Den TZU 22-01 zwischen der Antenne und dem DVB-T Receiver anschließen.
Betriebsanzeige
Mit einer Einspeiseweiche (3):
Für den Fall, dass eine aktive Antenne (mit Verstärker) wie die abgebildete
TAA 3-0x eingesetzt wird, diese von einem externen Netzteil über eine
Pegelanzeige
Einspeiseweiche versorgen.
Diese Einspeiseweiche nach dem TZU 22-01 (zwischen TZU 22-01 und
Antenne) anzuschließen. Der TZU 22-01 hat aus Sicherheitsgründen keinen
DC-Durchgang, die Antenne kann nicht vom Receiver ferngespeist werden,
während der TZU 22-01 angeschlossen ist!
(1)
Passive Antennen
(2)
(3)
Aktive Antenne
Ausrichten der Antenne:
Wenn Sie den TZU 22-01 wie im Beispiel (1) über eine Batterie oder ein
separates Netzteil versorgen, schalten Sie den TZU 22-01 an und die rote
LED leuchtet.
Im Beispiel (2 oder 3) aktivieren Sie zunächst die 5V-Versorgung für
aktive Antennen des Receivers (beachten Sie dessen Betriebsanleitung).
Drehen Sie nun die Antenne langsam horizontal um den Mast und
beobachten Sie dabei die grünen LEDs. Je mehr leuchten, desto besser ist
der Empfang.
Verändern Sie anschließend auch die vertikale Position der Antenne, bis
Sie die Ausrichtung mit dem besten Empfangspegel gefunden haben.
Schrauben Sie die Antenne fest und entfernen Sie den DVB-T-Finder
aus der Antennenleitung.Verbinden Sie den Receiver wieder mit der
Antenne und starten Sie anschließend dessen Sendersuchlauf (Receiver-
Betriebsanleitung beachten).
