Verwandte Anleitungen für Newform X-STEEL 316 69663EX
Inhaltszusammenfassung für Newform X-STEEL 316 69663EX

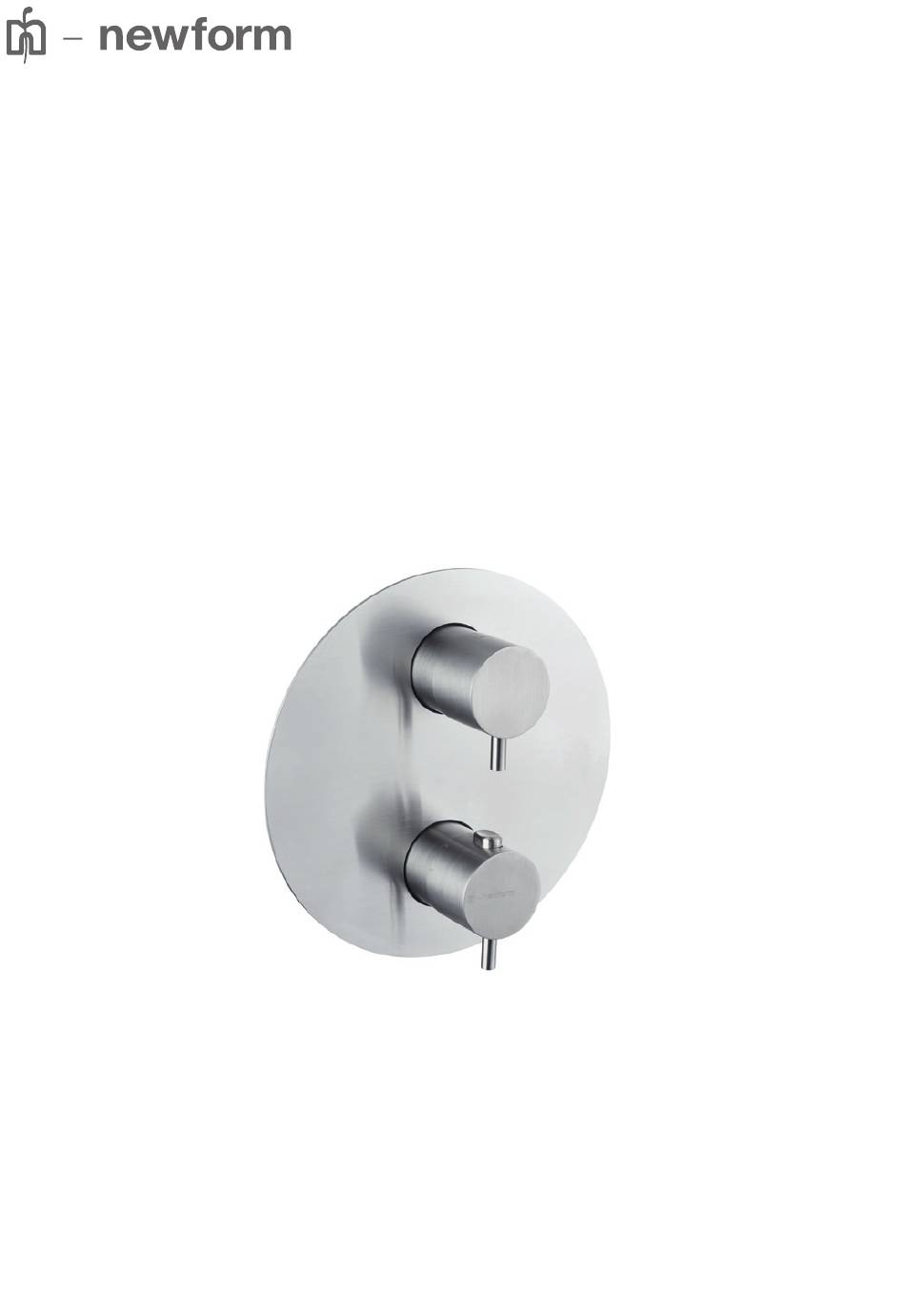

- Seite 1 X-STEEL istruzioni instructions instructions de montage 3 16 Bedienungsanleitung instrucciones 69663EX...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 X-STEEL DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE REFERENZANGABEN_ DATOS DE REFERENCIA 69663EX sono stati accuratamente controllati e collaudati nei nostri stabilimenti.
- Seite 4 X-STEEL PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 69663EX 27885.00.000 27886.00.000 27887.00.000...
- Seite 5 X-STEEL PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE INSTALLAZIONE - TARATURA DELLA CARTUCCIA Dopo aver rimosso la parte frontale delle protezioni in plastica avvitare le boccole (1), assicurarsi che l’estremità della cartuccia termostatica sia in posizione corretta (normalmente verso il basso, con il segno (X) che corri- sponde con il piano (Y) come in Fig.A).
- Seite 6 X-STEEL PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ALLINEAMENTO MANIGLIA SU RUBINETTO AD INCASSO_CONCEALED STOP VALVE HANDLE ADJUSTING_ ALIGNEMENT POIGNÉE POUR ROBINET ENCASTRÉ_AUSRICHTUNG DES HEBELS BEI UNTERPUTZ ABSPERRVENTIL_ ALINEACIÓN MANETA PARA GRIFO ENCASTRE Quando la maniglia non è allineata al rubinetto (1) smontarla e togliere la ghiera del vitone registrabile con una chiave da 17 mm (2).
- Seite 7 X-STEEL PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE GB - Den Hebel ausziehen (5) and die Nutmutter festmachen (6). Llevar la maneta (5) y cerrar el casquillo (6). GB -...
- Seite 8 X-STEEL RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO 69663EX 13406 11902 29475X 29476X 28234 29413X 28232 29477X 12796...
- Seite 9 NOTE...
- Seite 10 NOTE...
-
Seite 11: Packaging Disposal
SMALTIMENTO DELL’IMBALLAGGIO Non disperdere gli imballaggi o parti di essi nell’ambiente. Vi invitiamo a separare i diversi materiali dell’imballaggio in base ai simboli della raccolta differenziata, per effettuare in modo corretto il riciclo e il recupero. SMALTIMENTO DEI COMPONENTI A FINE VITA Non disperdere nell’ambiente l’articolo o i suoi componenti. - Seite 12 NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745 www.newform.it newform@newform.it...
