VLX-F231-B6
Inbetriebnahme
Hinweis!
Informationen zum Adressbreich finden Sie im nachfolgenden Kapitel (siehe Kapitel 4.5).
5. Wählen Sie aus der Drop-Down-Liste des Felds Operand identifier (4) aus, ob es sich um
einen Eingangs- oder Ausgangskanal oder um einen Merker handelt:
I: Eingangskanal
■
Q: Ausgangskanal
■
M: Merker
■
6. Wählen Sie aus der Drop-Down-Liste des Felds Operand type den Datentyp für die
Adressbelegung aus:
X: 1 Bit
■
B: 1 Byte (8 Bit)
■
W: 1 Word (16 Bit)
■
D: 1 Double Word (32 Bit)
■
7. Wählen Sie einen Adressbereich für die Variable, indem Sie einen Wert in das Feld
Address (5) eingeben.
Hinweis!
Adressbereich
Die Adressangaben im vorliegenden Beispiel sind projektabhängig und können von Ihrer
tatsächlichen Adressbelegung abweichen. Der Speicherbereich wird vom TIA Portal beim
Einbinden der Module in das Projekt automatisch vergeben. Dieser Speicherbereich bestimmt
den Adressbereich in der Variablentabelle.

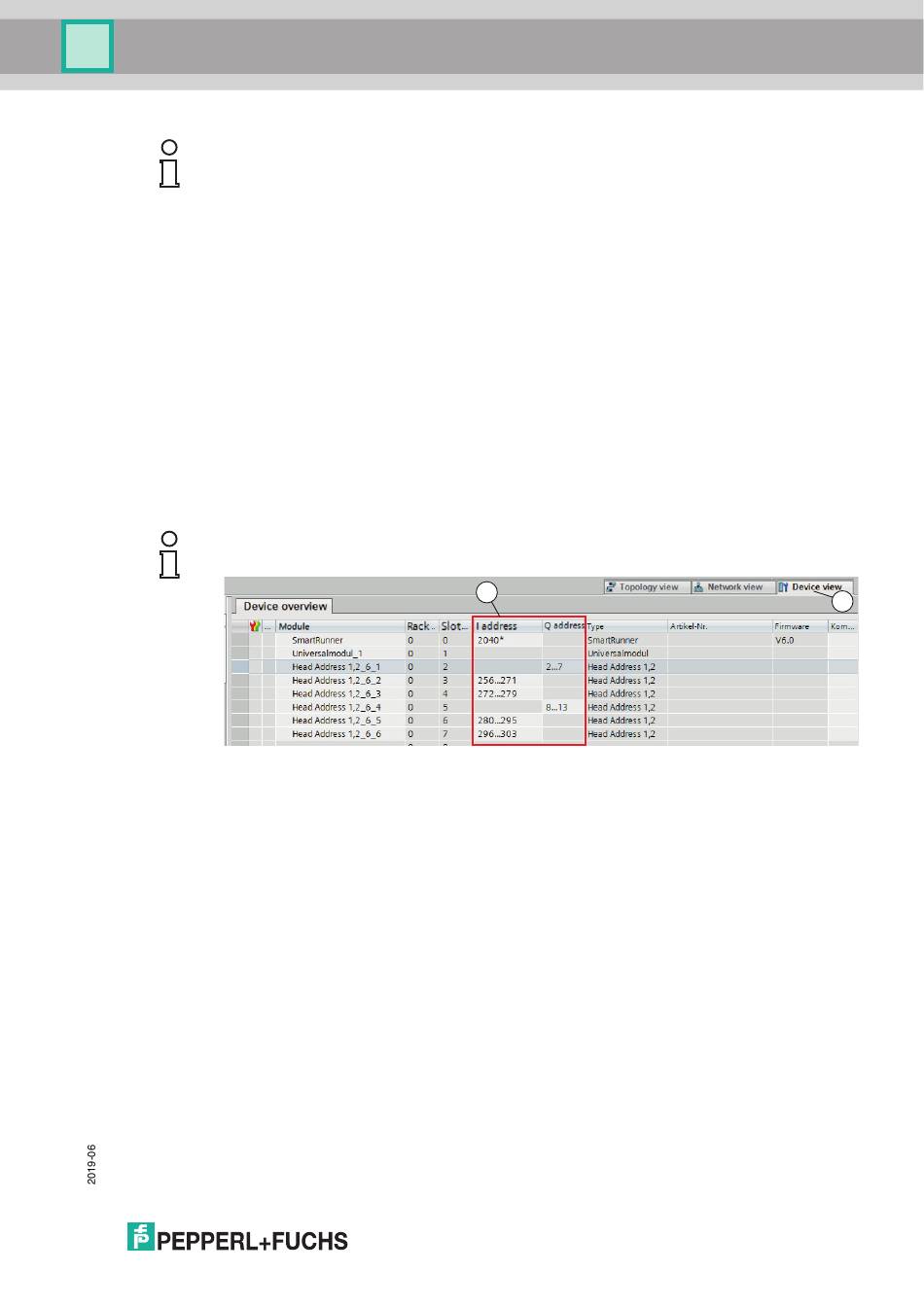

Wechseln Sie in die Gerätekonfiguration und dann in die Gerätesicht des Moduls (Device view
(1)), um den Adressbereich des Moduls (2) in den Adressbereich (Feld Address) der
Variablentabelle zu übernehmen.
2
1
21
