4.4.2. Anschluss von Stromkabeln mit Schrumpfschlauch

1. Entfernen Sie die Kraftfahrzeug-Leitungsklemmen. (Abbildung 6)
2. Schließen Sie die Last oder das Ladegerät an die X2 (+)-Anschlussklemme der Batterie an.
(Abbildung 8)
Verwenden Sie für den Anschluss des Batteriekabels die M8-Schraube, die Federscheibe
und die Unterlegscheibe, die in der Lieferung enthalten sind.
! Warnung! Schließen Sie nicht zuerst die X1 (-)-Anschlussklemme an, da dies zu
Kurzschlüssen führen kann.
3. Schließen Sie die X1 (-)-Anschlussklemme der Batterie an. (Abbildung 7)
Verwenden Sie für den Anschluss des Batteriekabels die M8-Schraube, die Federscheibe
und die Unterlegscheibe, die in der Lieferung enthalten sind.
4. Achten Sie darauf, dass beide Kontakte auf 20Nm angezogen sind.
5. Platzieren Sie die Griffabdeckungen über die Anschlussklemmen. (Abbildung 8)
2 3 5

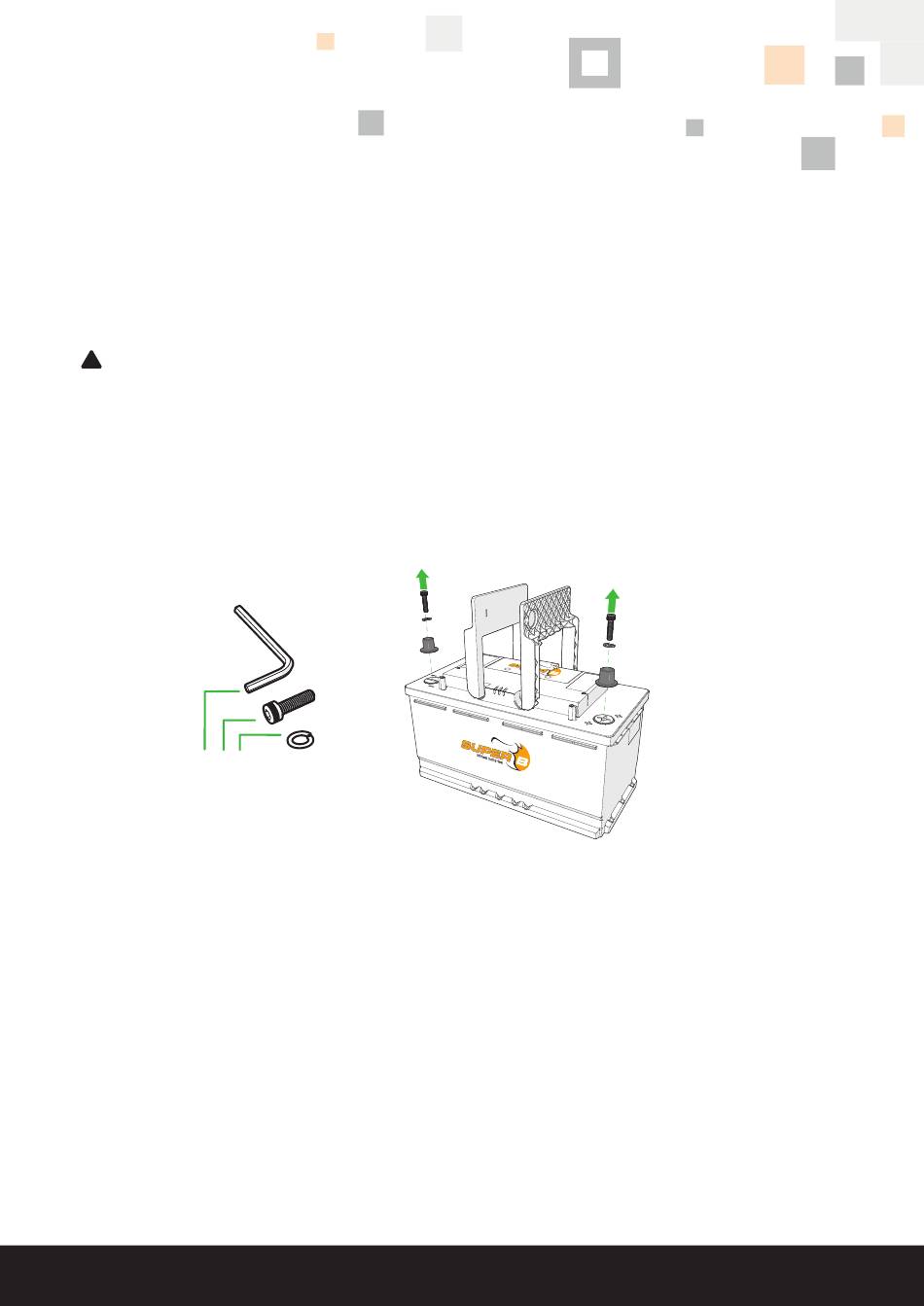

Abbildung 6. Entfernen Sie die Kraftfahrzeug-Leitungsklemmen
