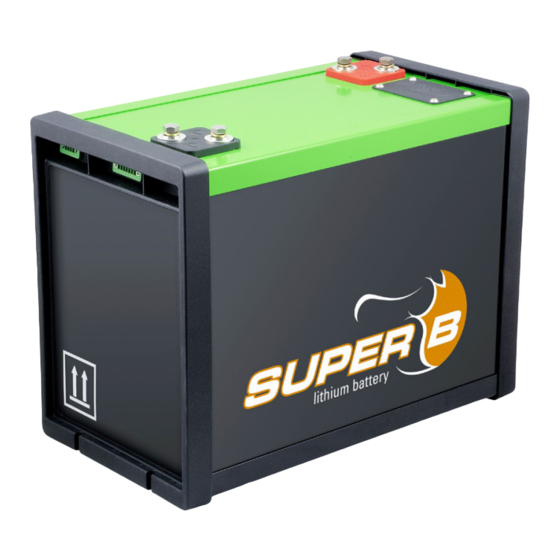

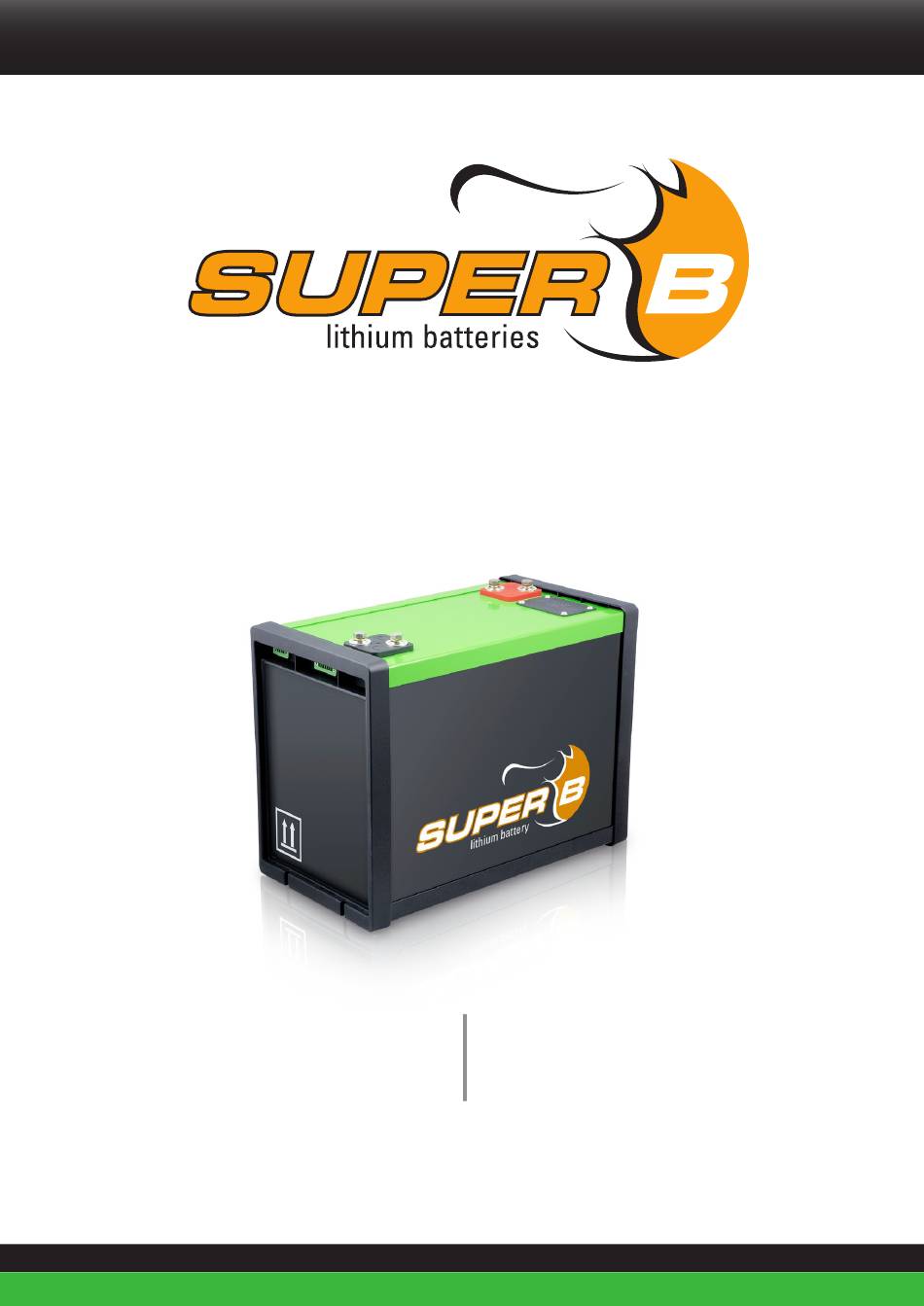

- Seite 1 Handbuch LITHIUM-BATTERIE 13.2V/160 Ah SB12V160E-ZC (2.1kW LiFePO4)
-
Seite 2: Verwendete Symbole
Serienfolge-Anschluss bis zu 1150 V DC • Externes BMS-Relais, Stromstoß (bistabil) • Externer BMS-Trennschalter, CAN-gesteuert 2.2. Allgemeine Produktspezifikationen Produktname: SB12V160E-ZC Hersteller: super B-bv Akku-Typ: Lithium-Eisen-Phosphat (LiFePO4) +/-5 Bis 10 Jahre oder 1.000 bis 2.000 Zyklen bei 1C Ladung / Produkt-Lebensdauer: Entladung oder 8000 Zyklen bei C4-Ladung / Entladung * * Die oben angegebene Lebensdauer ist lediglich ein Hinweis. -
Seite 3: Technische Daten
B Lithium-Batterien für eine bessere Leistung 2.3. Technische Daten Masse: 28,3 Kg Schutzgrad IP53 2.3.1. Batteriebezeichnung Akku-Bezeichnung: 4IFP227/415/315 2.3.2. Elektrische Eigenschaften Nennspannung 13,2 V DC Ladeverfahren CCCV Ladeschlussspannung 15 V DC Ladeschlussspannung für Ausdauer (Zykluszeit) 14.6V DC Ladestrom 160A (1C) Ladestrom für Ausdauer (Zykluszeit) -
Seite 4: Umweltbedingungen
2.3.3. Abmessungen Höhe (H): 313,00 / 314,00 mm Breite (W): 413,50 / 414,50 mm Dicke (T): 225.00 / 226.00 mm 225.0 226.0 313.0 314.0 413.5 414.5 2.4. Umweltbedingungen Warnung! Der Li-Ion-Akku darf nur unter in diesem Handbuch festgelegten Bedingungen verwendet werden. Eine Verwendung des Akkus unter Bedingungen außerhalb der festgelegten Grenzen kann zu schweren Schäden am Produkt und/oder Verletzungen des Benutzers führen. -
Seite 5: Benötigte Werkzeuge
Sicherungs-Torx-Schlüssel 2.6. Komponenten 10 11 2.6.1. Liste der Komponenten 6. (2 x) Mega-Sicherung 32V/500A 1. (1) super B SB12V160E-ZC-Batterie 7. (1x) Dummy-Sicherung 2. (4x) M8 Schraube 8. (1x) Phoenix Stecker 4 3. (6x) M8 Federscheibe 9. (1x) Phoenix Stecker 7 4. - Seite 6 2.7. Anschlüsse, Anzeigen und Bedienelemente der Batterie 1 2 3 4 1 2 3 4 5 6 7 1. Con 1 (E/A-Anschluss 4, Phoenix FRONT-MC 1,5 / 4-STF-3, 81 1850877) 2. Con 2 (E/A-Verbindung 7; Phoenix FRONT-MC 1,5 / 7-STF-3, 81 1850903) 3.
-
Seite 7: Leistungsdiagramme
B Lithium-Batterien für eine bessere Leistung Anhang III . Leistungsdiagramme Entladetiefe / Zykluslebensdauer Temperaturverhalten... - Seite 8 Lastleistung Peukert-Komponente...
