4.4.1. Anschluss der Stromkabel an die Kraftfahrzeug-Klemmen

1. Schließen Sie die Last oder das Ladegerät an die X2 (+)-Anschlussklemme der Batterie an
(Abbildung 4)
! Warnung! Schließen Sie nicht zuerst die X1 (-)-Anschlussklemme an, da dies zu
Kurzschlüssen führen kann.
2. Schließen Sie die Last oder das Ladegerät an die X1 (-)-Anschlussklemme der Batterie an.
(Abbildung 4)
3. Achten Sie darauf, dass beide Kontakte fest angezogen sind (20 Nm).
4. Platzieren Sie die Griffabdeckungen über die Anschlussklemmen. (Abbildung 5)
5
2

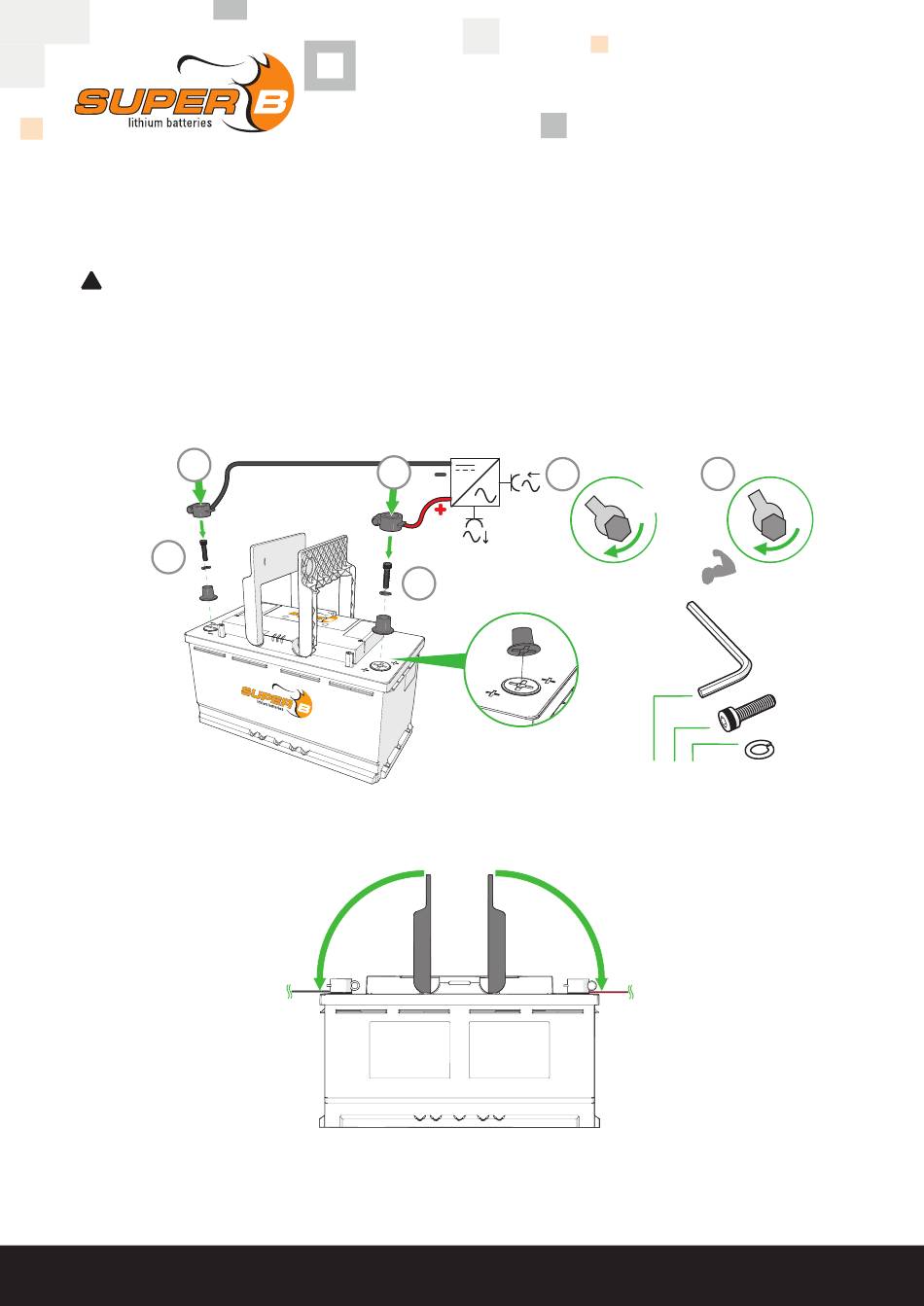

Abbildung 4. Anschluss der Stromkabel an die Kraftfahrzeug-Klemmen
Abbildung 5. Platzieren Sie die Griffabdeckungen über die Anschlussklemmen
18
4
3
1
6
20 Nm
2x
2x
2 3 5
