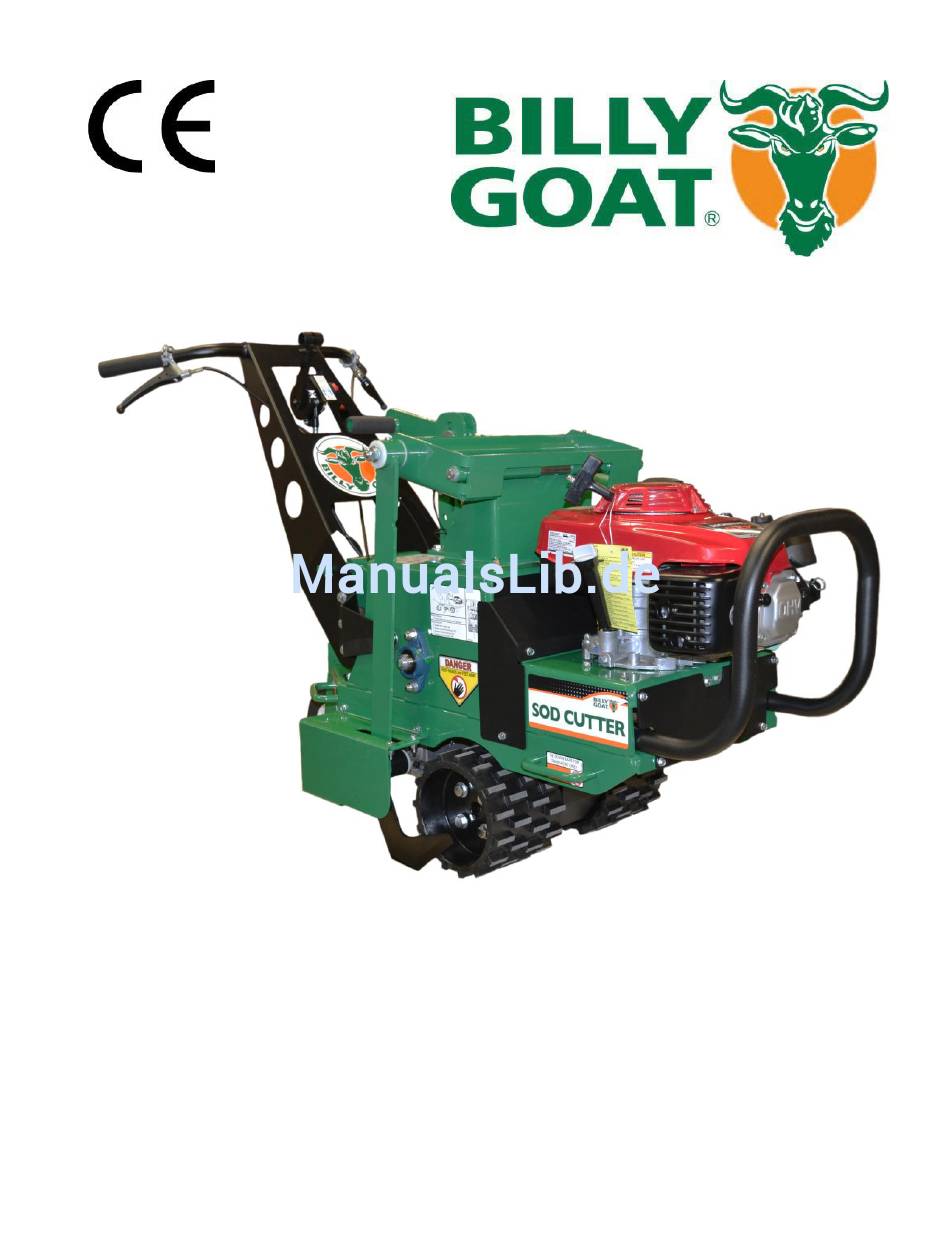

- Seite 1 SC180HEU Besitzerhandbuch BILLY GOAT SODENSCHNEIDER Benutzerhandbuch SC180HEU Teilenr. 371515-D Formularnr. F061614A...
-
Seite 2: Inhaltsverzeichnis
SC180HEU Besitzerhandbuch ZU DIESER ANLEITUNG ® VIELEN DANK für den Einkauf eines BILLY GOAT Sodenschneiders. Wir haben Ihre neue Maschine mit großer Sorgfalt entworfen und hergestellt, damit sie Ihnen viele Jahre zuverlässige und produktive Dienste leistet. Die vorliegende Anleitung enthält Bedienungs- und Wartungshinweise, die Ihnen helfen sollen, die Maschine in einwandfreiem, funktionstüchtigem Zustand zu halten. -
Seite 3: Technische Daten
SC180HEU Besitzerhandbuch TYPENSCHILD Vermerken Sie Modellnummer, Seriennummer, Kaufdatum und Fachhändler. Kaufdatum: Fachhändler: Technische Daten SC180HEU Motor: HP 5,5 (4,1 kW) Motor: Modell GXV160UH2N1AH Motortyp HONDA Motor: Kraftstoffkapazität 1,6 qt. (1,5 L) Motor: Ölkapazität 0,65 l (0,69 qt.) Gesamt Stückgewicht: 348# (158 Kg) Max. -
Seite 4: Allgemeine Sicherheit
SC180HEU Besitzerhandbuch ALLGEMEINE SICHERHEITSHINWEISE und -SYMBOLE Die unten abgebildeten Sicherheitssymbole werden in der gesamten Anleitung verwendet. Bitte machen Sie sich mit ihnen vertraut, ehe Sie dieses Gerät zusammenbauen, benutzen oder warten. Dieses Symbol weist auf wichtige Informationen hin, die Sie und andere vor Verletzungen bewahren soll Dieses Symbol weist Sie darauf hin, dass bei der Benutzung dieses Geräts ein Gehörschutz... - Seite 5 SC180HEU Besitzerhandbuch WARNUNG: WICHTIG! Diese Schneidemaschine ist in der Lage Hände und Füße zu amputieren und Gegenstände zu schmeißen. Die Missachtung der folgenden Sicherheitshinweise könnte zu schweren Verletzungen oder zum Tod führen. Verwenden Sie das Gerät NICHT in geschlossenen oder schlecht durchlüfteten Räumen. Das Gerät sollte im Freien betankt werden.
-
Seite 6: Bestimmungsgemässe Verwendung
SC180HEU Besitzerhandbuch SCHALL SCHALLPEGEL 84 dB(a) an der Bedienposition 104 dB(a) Es wurden Geräuschtests gemäß 2000/14/EEC durchgeführt, am 11.07.13, unter den unten aufgeführten Bedingungen. Der hier gelistete Schallleistungspegel ist der höchste Wert aller in diesem Handbuch erwähnten Modelle. Überprüfen Sie auf dem Typenschild den Schallleistungspegel Ihres Modells. -
Seite 7: Hinweisetiketten
SC180HEU Besitzerhandbuch HINWEISETIKETTEN ® Die Etiketten, die unten aufgeführt werden, wurden auf Ihrem BILLY GOAT Sodenschneider angebracht. Falls Etiketten beschädigt sind oder vermisst werden, ersetzen Sie diese, bevor dieses Gerät bedient wird. Die Artikelnummern der illustrierten Teileliste und Teilenummern werden aus Zweckmäßigkeitsgründen bereitgestellt, wenn Sie die Ersatzetiketten bestellen. -
Seite 8: Teile Tasche & Literatur-Bausatz
SC180HEU Besitzerhandbuch VERPACKUNGSPRÜFLISTE Ihr Billy Goat wird vom Werk in einer Kiste vollständig zusammengebaut versendet. LESEN Sie alle Anweisungen, bevor Sie das Gerät zusammenbauen. VORSICHTbeim Entnehmen des Gerätes aus der Kiste. VOR DEM STARTEN MOTORÖL EINFÜLLEN ÜBERPRÜFEN SCHMIERFETT LAGER ANHAND WARTUNGSAUFKLEBERS AN DER EINHEIT. -
Seite 9: Betrieb
SC180HEU Besitzerhandbuch BETRIEB Wie bei allen mechanischen Werkzeugen ist für die Bedienung des Geräts ein gewisses Maß an Vorsicht notwendig. Untersuchen Sie den Arbeitsbereich und das Gerät vor der Inbetriebnahme. Versichern Sie sich, dass jeder, der dieses Gerät benutzt, in den Gebrauch des Gerätes eingewiesen wurde und mit den relevanten Sicherheitsvorschriften vertraut ist. - Seite 10 SC180HEU Besitzerhandbuch SCHNEIDEVORGANG Das Gerät funktioniert am besten, wenn der Untergrund nass ist. Wenn möglich, besprengen Sie die Arbeitsfläche einige Stunden bevor Sie mit dem Arbeitsprozess beginnen. ACHTUNG: Schalten Sie das Messer aus, wenn Sie Kieseinfahrten, -wege oder -straßen überqueren und in allen Situationen, in denen herumliegende Gegenstände eine Gefahr darstellen könnten.
-
Seite 11: Wartung
Ersetzen Sie das Messer und die Antriebsriemen Hinweis: Das Messer, die Antriebsriemen und -ketten sind normale Verschleißteile. Diese sollten regelmäßig überprüft und im Falle einer Abnutzung ausgetauscht werden. Wenden Sie sich an Ihren Billy Goat Händler, um Ihre Maschine warten zu lassen. - Seite 12 SC180HEU Besitzerhandbuch KONTROLLE UND WECHSEL DES MESSERS Kontrollieren Sie stets den Zustand des Messers (Position 44), bevor Sie den Arbeitsprozess beginnen. Vergessen Sie nicht den Motor auszuschalten! -Entfernen Sie das Zündkerzenkabel. -Wenn das Messer während des Arbeitsvorgangs mit Steinen oder Stümpfen kollidiert, unterbrechen Sie den Vorgang umgehend um zu kontrollieren, ob das Messer sich verbogen hat oder gebrochen ist.
-
Seite 13: Inanspruchnahme Der Garantie
Die Entscheidung des technischen Kundendienstes von BILLY GOAT , eine Inanspruchnahme der Garantie zu bewilligen oder abzuweisen ist endgültig und bindend. Vergewissern Sie sich, dass das Produkt bei Billy Goat registriert ist. Um ein Produkt online zu registrieren, nutzen Sie die Homepage: www.billygoat.com... -
Seite 14: Abgebildete Teile & Teilelisten
SC180HEU Besitzerhandbuch PARTS DRAWING ENGINE ASSEMBLY 124 127 Teilenr. 371515-D Formularnr. F061614A... - Seite 15 SC180HEU Besitzerhandbuch PARTS LIST ENGINE ASSEMBLY Item no. Part no. Description 371100 FRAME WA SC 900615 ENGINE GXV 160 371400 TUBE BUMPER SC 371101 CASTER MOUNT WA 371264 CLUTCH SC 371102 CASTER RIG WA 520061 PULLEY IDLER 5L INSIDE 4"...
- Seite 16 SC180HEU Besitzerhandbuch PARTS DRAWING BLADE ASSEMBLY NOTE: When installing seals, make sure spring side of seal is away from bearing Teilenr. 371515-D Formularnr. F061614A...
- Seite 17 SC180HEU Besitzerhandbuch PARTS LIST BLADE ASSEMBLY Item no. Part no. Description 371100 FRAME WA 371107 PIVOT DEPTH WA 371106 BLADE DEPTH WA 371108-S BLADE ARM SERVICE 371221 HEIGHT DEPTH BRACKET LH 371205 GEAR BOX "T" 2:1 REDUCTION 371219 LEVER CAM LOCK...
- Seite 18 SC180HEU Besitzerhandbuch PARTS DRAWING HANDLE ASSEMBLY TO IDLER ARM TO TRANS TO ENGINE TO CLUTCH Teilenr. 371515-D Formularnr. F061614A...
- Seite 19 SC180HEU Besitzerhandbuch PARTS LIST HANDLE ASSEMBLY Item no. Part no. Description 371100 FRAME WA 371104 HANDLE SC WA 371209 HANDLE BRACKET MOUNT 371207 GUARD FRONT 371242 GUARD MID RIGHT 371103 GUARD REAR WA 371233 GUARD MID LEFT 371204 SPEED CONTROL SC...
- Seite 20 SC180HEU Besitzerhandbuch PARTS DRAWING TRANSMISSION ASSEMBLY 76 73 61 85 Teilenr. 371515-D Formularnr. F061614A...
- Seite 21 SC180HEU Besitzerhandbuch PARTS LIST TRANSMISSION ASSEMBLY Item no. Part no. Description 371100 FRAME WA SC 371201 TRANSMISSION RT310 371200 WHEEL DRIVE SOD CUTTER 371211 GUARD AXLE 371105 IDLER ARM WA 371204 SPEED CONTROL SC 810700 PILLOW BLOCK 1" 371213 SHIFT ARM EXTENSION...
- Seite 22 SC180HEU Besitzerhandbuch PARTS DRAWING BELT AND CHAIN ASSEMBLY ON LOWER GROOVE ON UPPER GROOVE OF CLUTCH OF CLUTCH Teilenr. 371515-D Formularnr. F061614A...
- Seite 23 SC180HEU Besitzerhandbuch PARTS LIST BELT AND CHAIN ASSEMBLY Item no. Part no. Description 371270 BELT GATES 6732 371214 CHAIN #40 X 41P 371246 BELT GATES 6958 371236 CHAIN #40 X 60P Teilenr. 371515-D Formularnr. F061614A...
