BEDIENUNG
An- und Abhängen
-
Anhängung (1) an Zugfahrzeug anpassen. Dazu die Schrauben der Anhängung (1)
lösen, richtige Höhe einstellen und Schrauben wieder anziehen. (s. Abb. 1)
-
Stützrad (2) ganz hochkurbeln, anschließend Stützradklemmung lösen und Stützrad so
weit wie möglich nach oben ziehen und klemmen. (s. Abb. 1)
-
RINK Tellerstreuer DS3100CB an Zugfahrzeug anhängen.
-
Gelenkwelle (3) auf Länge prüfen, evtl. kürzen und auf Zapfwellenansatz des Schleppers
stecken. Mit angebrachter Kette gegen Verdrehen sichern. (s. Abb. 1)
-
Stromanschluss
Kontrollleuchte (grün) leuchtet am POWER - Schalter des Bedienpanels.
(s. Abb. 1 und Seite 10 - Abb. 2)
-
Halter (5) für Bedienpanel an geeigneter Position am Zugfahrzeug anbringen (s. Abb. 1).
-
Bei hydraulischer Bremsachse
entsprechenden Steuergerätkreislauf des Zugfahrzeugs anschließen und Kugelhahn
öffnen. Durch Bedienen des Steuergeräts am Zugfahrzeug wird die Bremse betätigt. Soll
die Maschine in gebremsten Zustand abgestellt werden, muss vor dem Abziehen des
Steckers der Kugelhahn der Bremsleitung geschlossen werden.
-
Bei Beleuchtungsanlage
Beleuchtungsanlage am Zugfahrzeug einstecken.
Sämtliche Leitungen sind so zu verlegen, dass sie nicht am Boden streifen
bzw. am Zugfahrzeug scheuern.
Abhängen in umgekehrter Reihenfolge!
Vor dem Abhängen Hydraulik an Zugfahrzeug drucklos schalten.
- 8 -
(4)
an
die
Betriebsspannung
#
(s. Seite 27 - Abb. 13) Stecker der Bremsleitung an
#
(s. Seite 26 - Abb. 12). Siebenpoligen Stecker der
4
3
des
Zugfahrzeugs anschließen.
5
1
2

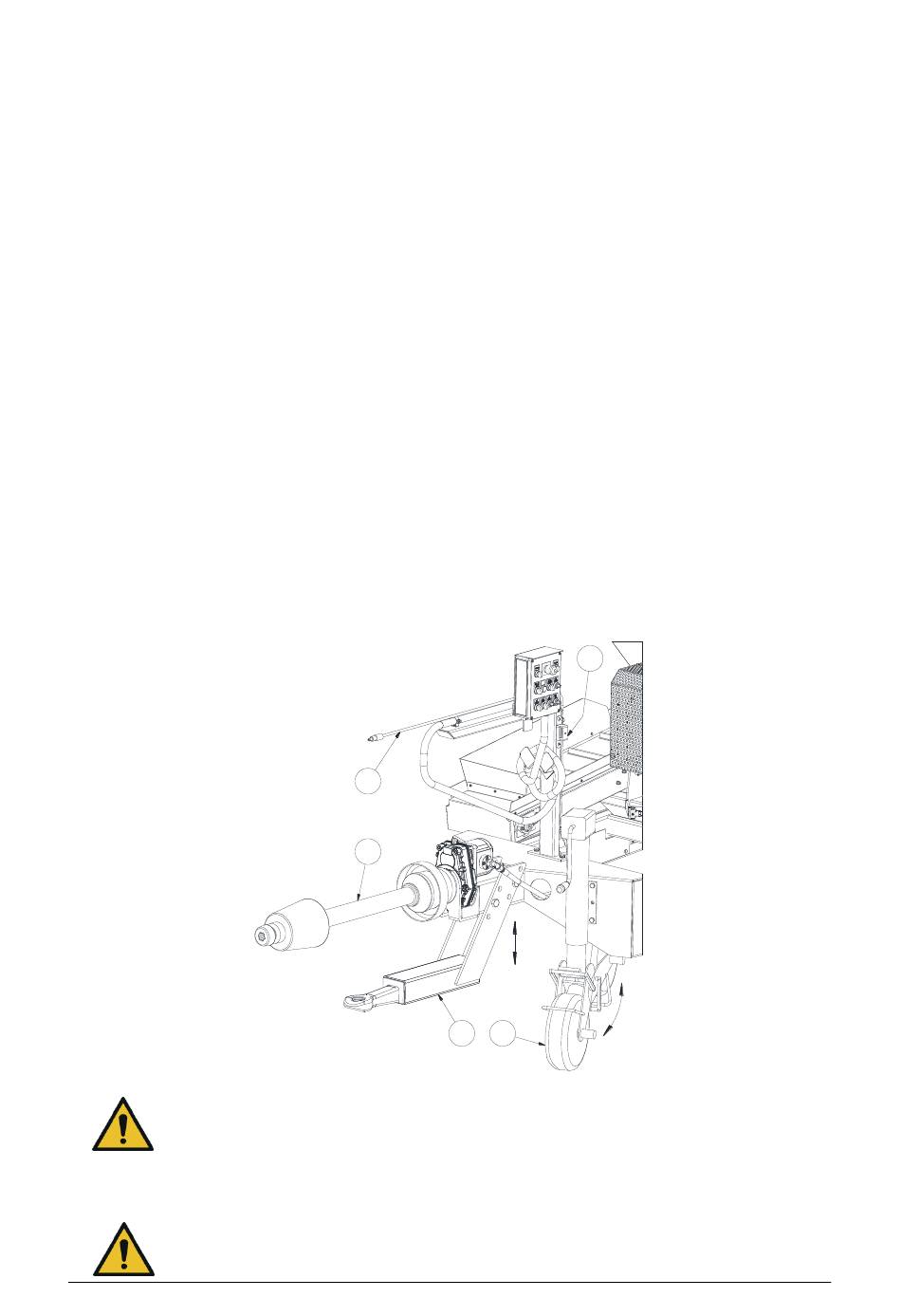

Abb. 1: Anhängung
DS3100CB
