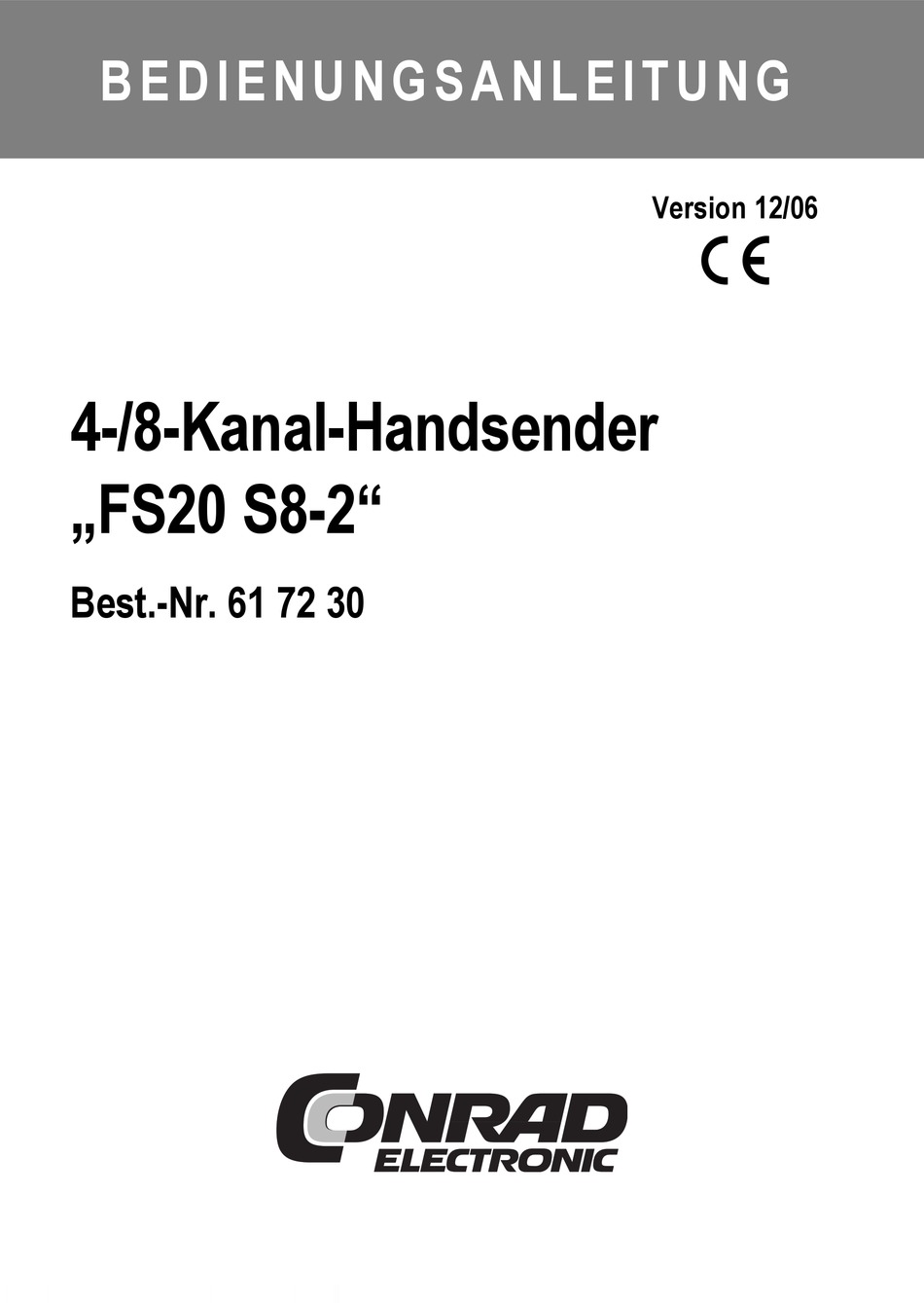

- Seite 1 B E D I E N U N G S A N L E I T U N G Version 12/06 4-/8-Kanal-Handsender „FS20 S8-2“ Best.-Nr. 61 72 30...
-
Seite 2: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der... -
Seite 3: Inhaltsverzeichnis
Bedienung bei doppelter Kanalzahl ..............11 Timer-Programmierung bei doppelter Kanalzahl ..........11 10. Grundlagen des FS20-Adress-Systems ..............12 11. Einordnung des Handsenders „FS20 S8-2“ in das Adress-System ......14 a) Hauscode einstellen ..................... 14 b) Adressen einstellen ....................14 1. Einzeladresse (Adressgruppe/Unteradresse) einstellen ......15 2. -
Seite 4: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Der 4-/8-Kanal-Handsender „FS20 S8-2“ dient ausschließlich für die Fernsteuerung verschie- dener Komponenten des FS20-Funkschaltsystems. Das Produkt darf nicht feucht oder nass werden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen dieses Produkts, außerdem ist dies mit Gefahren wie z.B. -
Seite 5: Symbol-Erklärungen
4. Symbol-Erklärungen Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise. 5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver- ursacht werden, erlischt der Garantieanspruch! Für Folgeschäden über- nehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handha- bung oder Nichtbeachten der Sicherheitshinweise verursacht werden,... -
Seite 6: Batterie- Und Akkuhinweise
6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! • Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen wer- den. -
Seite 7: Batterien Einlegen, Batteriewechsel
7. Batterien einlegen, Batteriewechsel • Entfernen Sie vorsichtig die Folienabdeckung auf der Unterseite des Handsenders und den Papierstreifen des Tastenbelegungsschemas. Die Folienabdeckung ist nur seitlich eingeclipst. • Öffnen Sie dann das Batteriefach, drücken Sie dazu das obere Stück des Batteriefach- deckels (das gerade Ende mit der schmalen Öffnung) etwa einen halben Millimeter in Richtung Mitte des Batterefachdeckels (ein kleiner Haken hält den Batteriefachdeckel im Gehäuse), nehmen Sie den Batteriefachdeckel ab... -
Seite 8: Bedienelemente
8. Bedienelemente A Kontroll-Leuchte/LED B 4-Kanal-Modus, Kanal „1“ bis „4“ Kanal 1 (Taste „ “ und „ “ ) Kanal 2 (Taste „ “ und „ “ ) Kanal 3 (Taste „ “ und „ “ ) Kanal 4 (Taste „ “... -
Seite 9: Bedienung
9. Bedienung Bitte beachten Sie: Die Komponenten des FS20-Funkschaltsystems (z.B. eine Funk-Schalt- steckdose) reagieren im Auslieferungszustand nicht auf Fernbedienbefehle des Handsenders. Sie müssen entsprechend der Anleitung des jeweiligen Geräts zuerst adressiert werden. Erst danach ist die Ansteuerung der Funktionen möglich. a) Grundfunktionen Die Betätigung der Tasten erfolgt je nach Erfordernis kurz (Schalten) oder länger als 0,4 Sekunden (Dimmen). -
Seite 10: C) Timerfunktionen
Diese Abstimmung bzw. die Einstellung eines gemeinsamen Hauscodes für alle Sender muss vor dem ersten Programmieren der Empfänger erfolgen, da hierbei auch der zugehörige Hauscode an den Empfänger übermittelt wird. Die Kanäle der Sender sind bereits auf gleiche Adressen eingestellt und müssen nur bei Bedarf geändert werden, wenn Sie z.B. -
Seite 11: Bedienung Bei Doppelter Kanalzahl
• Bedienung bei doppelter Kanalzahl Jeder Taste ist ein anderer Kanal zugeordnet. Das Senden eines Befehls wird durch kurzes Aufleuchten der Kontroll-Leuchte angezeigt. Schalten Eine kurze Tastenbetätigung (kürzer als 0,4 Sekunden) sendet einen Umschalt-Befehl. Der angesprochene Empfänger wechselt bei jeder Tastenbetätigung seinen Schaltzu- stand von „AUS“... -
Seite 12: Grundlagen Des Fs20-Adress-Systems
10. Grundlagen des FS20-Adress-Systems Das FS20-Funkschaltsystem arbeitet mit einem „Hauscode“. So kann auch Ihr Nachbar das gleiche Funkschaltsystem einsetzen, ohne dass sich die beiden Systeme gegenseitig beein- flussen (vorausgesetzt, der Hauscode ist unterschiedlich programmiert). Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen einstellen. Diese Adres- sen gliedern sich dabei in 4 Adresstypen (verfügbare Anzahl in Klammern): •... - Seite 13 Beachten Sie das Beispiel unter Kapitel 11. d). Durch dieses Adress-System eröffnen sich vielfältige Möglichkeiten. Es lassen sich somit sogar Zugangsberechtigungen realisieren, indem z. B. drei Garagentore unterschiedlichen Einzeladressen und einer gemeinsamen Funktionsgruppe („Garagentore”) zugewiesen wer- den. Mehrere Personen können nun jeweils einen Handsender mit entsprechender Einzeladresse für ein Garagentor erhalten, während über einen Handsender mit programmierter Funktions- gruppen-Adresse alle Garagentore geöffnet oder über einen FS20-Timer abends automatisch gemeinsam geschlossen werden können.
-
Seite 14: Einordnung Des Handsenders "Fs20 S8-2" In Das Adress-System
11. Einordnung des Handsenders “FS20 S8-2“ in das Adress-System Für die Codierung des Handsenders und seiner Schaltkanäle werden der Hauscode, eine Adressgruppe und eine Unteradresse verwendet. Mit speziellen Adressgruppenzuweisungen ist auch eine Programmierung des Handsenders als lokaler oder globaler Master möglich. -
Seite 15: Einzeladresse (Adressgruppe/Unteradresse) Einstellen
Werkseitig sind den Tastenpaaren des Handsenders folgende Adressenpaarungen (Adressgruppe/Unteradresse) zugeordnet: Tastenpaar: Adresse: 11 11 11 12 11 13 11 14 Für die Adressierung bei doppelter Kanalzahl siehe unten, Unterpunkt „Adressierung bei doppelter Kanalzahl“. 1. Einzeladresse (Adressgruppe/Unteradresse) einstellen Für die Einstellung der Adressgruppe/Unteradresse gehen Sie wie folgt vor: - Drücken Sie beide Tasten des jeweiligen Tastenpaares gleichzeitig für mindestens 5 Sekunden (z.B. -
Seite 16: Adressierung Bei Doppelter Kanalzahl
Möglich sind: 1144, 1244, 1344, 1444, 2144, 2244, 2344, 2444, 3144, 3244, 3344, 3444, 4144, 4244, 4344 Globaler Master (4444) Werden Adressgruppe und Unteradresse eines Kanals auf 44 eingestellt, hat dieser Kanal die Funktion eines globalen Masters. Alle Empfänger, die mit dieser globalen Master- adresse programmiert sind, werden gleichzeitig gesteuert. -
Seite 17: Beispiel Für Die Adressen-Zuordnung
d) Beispiel für die Adressen-Zuordnung Bei einem umfangreicheren Systemausbau ist es sinnvoll, bei der Adressenauswahl systema- tisch vorzugehen, um den Überblick über die bereits vergebenen Adressen zu behalten und um die programmierten Empfänger einfach und sinnvoll in Gruppen gemeinsam steuern zu können. - Seite 18 Mögliche Adressgruppen sind: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Um jeden Empfänger separat steuern zu können, ist jeder Empfänger auf eine Einzeladresse zu programmieren. Dazu wird zusätzlich zur bereits ausgewählten Adressgruppe (Raum A: 11, Raum B: 12, Raum C: 13, Raum D: 14) noch eine Unteradresse benötigt.
-
Seite 19: Handhabung
12. Handhabung • Schützen Sie das Produkt vor Feuchtigkeit, Kälte, Hitze, Staub und starker Sonnenein- strahlung. • Zerlegen Sie das Produkt niemals. Lassen Sie eine evtl. nötige Reparatur ausschließlich von einer entsprechenden Fachwerkstatt durchführen, ansonsten erlischt die Zulassung. • Wird der Handsender in einer Tasche/Hosentasche transportiert, so könnten die Tasten unbeabsichtigt betätigt werden und dadurch Schaltvorgänge ausgelöst oder gar verse- hentlich der Programmiermodus aktiviert werden. -
Seite 20: Entsorgung
14. Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gelten- den gesetzlichen Bestimmungen. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauch- ten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen ge- ... -
Seite 21: Tipps Und Hinweise
• Einstrahlung von mangelhaft abgeschirmten elektronischen Geräten, z.B. offen betriebe- ne Computer o.ä. 16. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. - Seite 24 CONRAD IM INTERNET http://www.conrad.com CONRAD IM INTERNET http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Straße 1, D-92240 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in EDV- Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
