GE VAT300 Kurzanleitung Seite 76

(h) X075K0, X090K0
Brems-
modul
Zwischen-
kreisdrossel
(i) X110K0, X132K0
Brems-
modul
Zwischen-
kreisdrossel
(j) X160K0, X200K0
Brems-
modul
Zwischen-
kreisdrossel

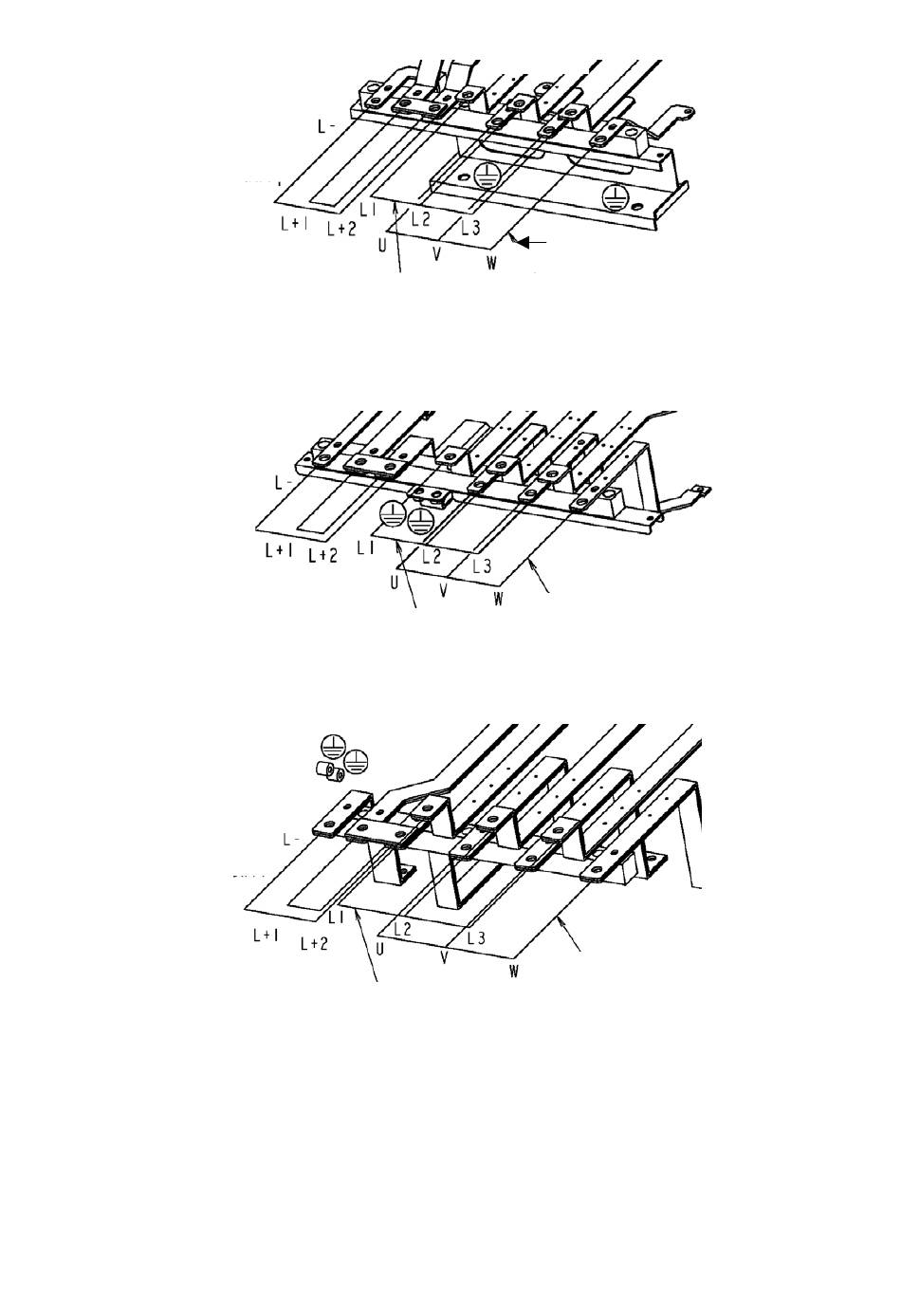

Abb. 2-3-b (Fortsetzung) Verdrahtung der Leistungsklemmen
Spannungsversorgung
(Eingang)
Spannungsversorgung
(Eingang)
Spannungsversorgung
(Eingang)
DE-8
Motor
(Ausgang)
Motor
(Ausgang)
Motor
(Ausgang)
