AnSchLuSS

Die Wannenstecker sind beschriftet und in 3 Gruppen, A, B und C aufgeteilt.
Der Dritte Stecker hat außerdem noch Kontakte für den Anschluss eines Encoders sowie eines
Umschalttasters.

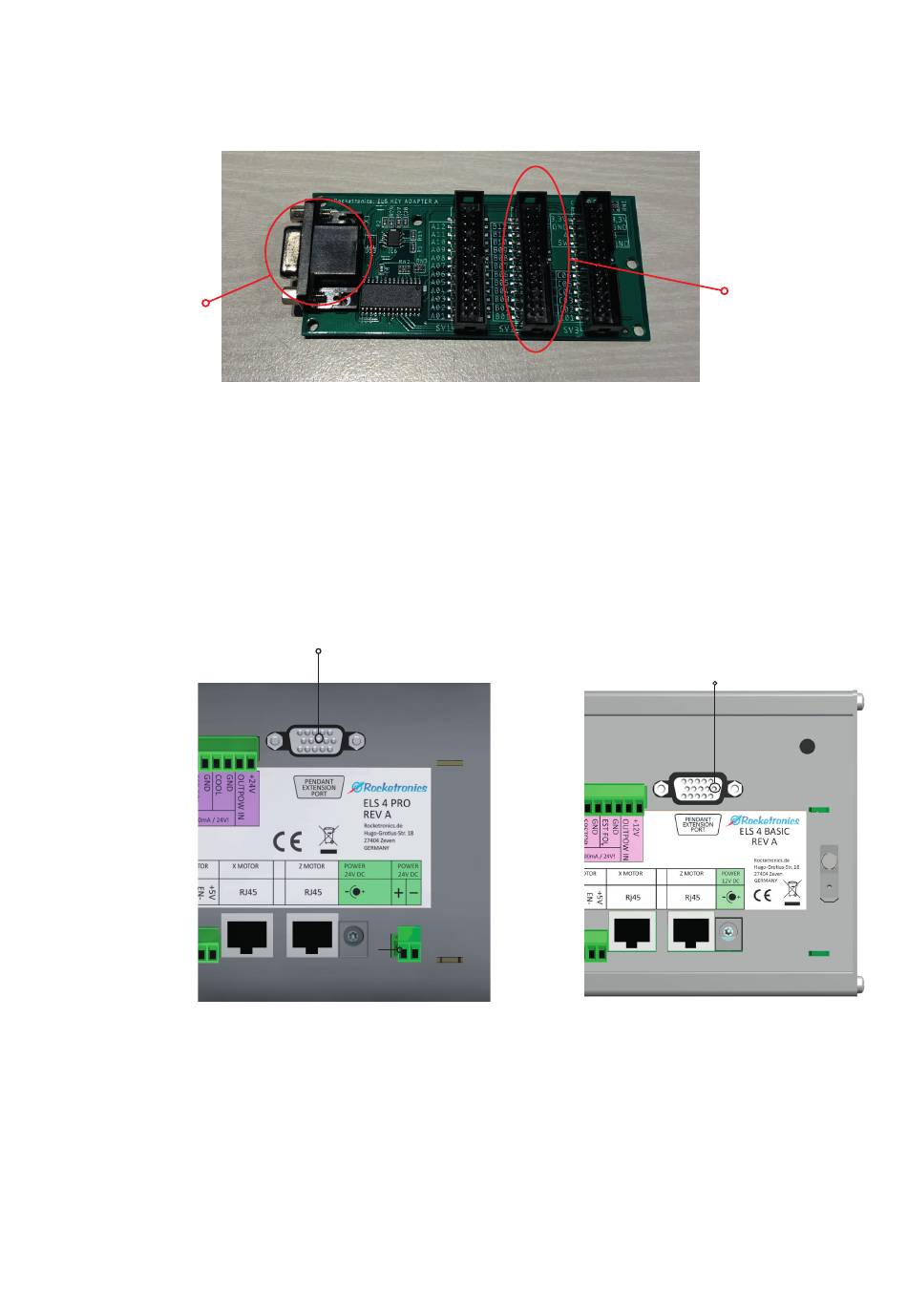

SUBD-Buchse
Suchen Sie aus der Liste aus welche Taster Sie verwenden möchten. Suchen Sie dann den pas-
senden Stecker aus, wo dieser Taster kontaktiert wird, A, B oder C.
Trennen Sie dann das jeweilige Flachkabel paarweise auf, so dass Sie für jeden Taster ein Adern-
paar erhalten. Die Farbige Kodierung hilft dabei. Sie können die Adern auch einfach durch zie-
hen auseinander trennen.
Verbinden Sie die Platine mit einem VGA-Kabel mit dem Anschluss auf der Rückseite der ELS4:
hinweise:
• Verwenden Sie nur potentialfreie Kontakte!
• Verwenden Sie nur Schließer, keine Öffner!
• Legen Sie keine Fremdspannung an einen der Anschlüsse an!
• Kürzen Sie nicht benötigte Leitungen der Flachkabel mit einer scharfen Schere ab.
• Der Anschluss für den Encoder liefert 3,3V mit max. 100mA. Gängige Handencoder mit 5V
Betriebsspannung laufen in den meisten Fällen problemlos daran.
• Die Tastenbelegung ist für ELS4 Basic und Pro identisch, Sie können das Handrad daher
problemlos an eine andere Steuerung anschließen.
• Maximale Kabellänge zur ELS 3 Meter mit geschirmtem Kabel.
Erweiterungs-
Anschluss
Wannenstecker
Erweiterungs-
Anschluss
