5. Thermoelektrischer Stellantrieb
6. Wasseranschluss / Rohrdurchführungen
1
2x Sammler mit
Eurokonus und
Entlüftung
2
3
Der optional erhältliche thermoelektrische Stellantrieb wird an das
bauseits vorhandene Stromnetz angeschlossen. Diese Installation darf
nur von entsprechendem Fachpersonal durchgeführt werden.
Hinweis: die projektspezifischen Detailausführungen können von der
Abbildung abweichen.

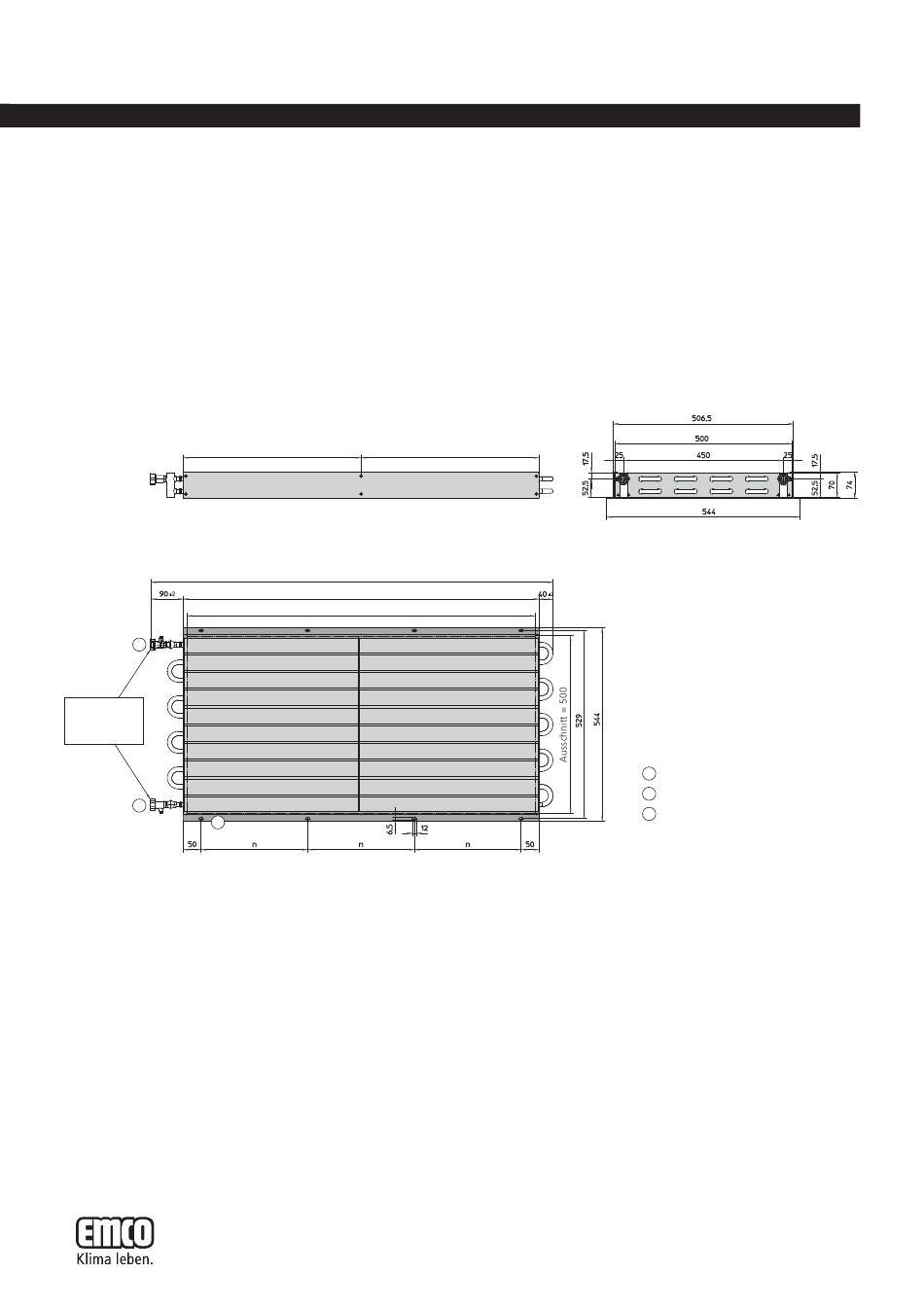

Maß = D
Vorderansicht
Gesamtlänge = A
±5
berippte Länge = B
±3
Ausschnitt = B - 20
Draufsicht
Montage- und Installationsanleitung
Maß = D
VertiCool
Seitenansicht
1
Vorlauf 3/4"
2
Rücklauf 3/4"
3
Befestigungswinkel (2 Stück)
7
