4. Montage

6
1
2
3
6

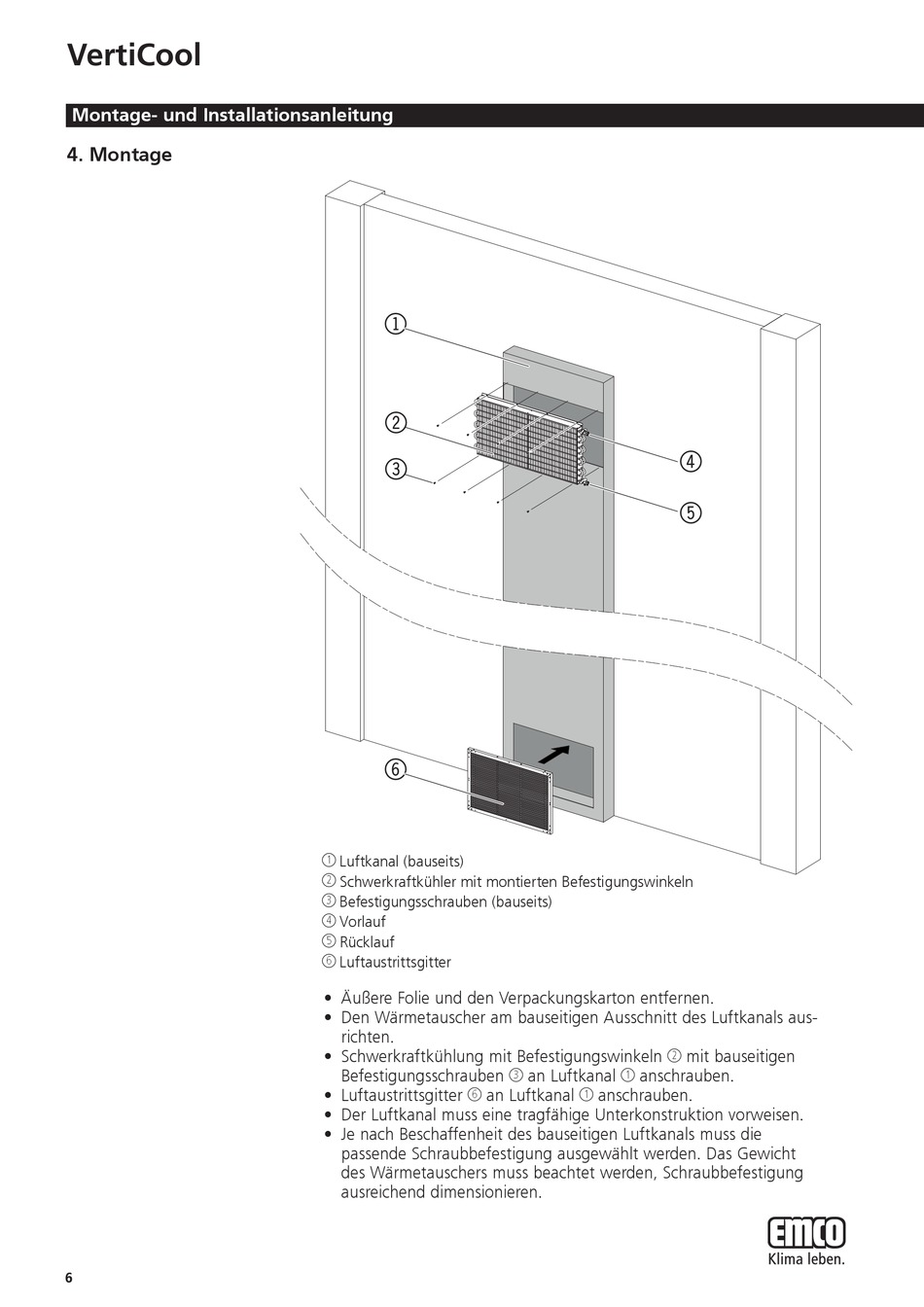

1 Luftkanal (bauseits)
2 Schwerkraftkühler mit montierten Befestigungswinkeln
Befestigungsschrauben (bauseits)
3
4 Vorlauf
5 Rücklauf
6 Luftaustrittsgitter
• Äußere Folie und den Verpackungskarton entfernen.
• Den Wärmetauscher am bauseitigen Ausschnitt des Luftkanals aus-
richten.
• Schwerkraftkühlung mit Befestigungswinkeln
Befestigungsschrauben
• Luftaustrittsgitter an Luftkanal
6
• Der Luftkanal muss eine tragfähige Unterkonstruktion vorweisen.
• Je nach Beschaffenheit des bauseitigen Luftkanals muss die
passende Schraubbefestigung ausgewählt werden. Das Gewicht
des Wärmetauschers muss beachtet werden, Schraubbefestigung
ausreichend dimensionieren.
4
5
mit bauseitigen
2
an Luftkanal anschrauben.
3 1
anschrauben.
