Characteristic
Es dient allen Geräten in Abhängigkeit von Echtzeit zu steuern (Automation - Schalt
Heizung, Pumpen, Ventilatoren, etc.). Appliances können in gesteuert werden be-
stimmten periodischen Zyklen der Zeit, oder das gewählte Programm nach (je nach
Typ fi nden Sie in der Tabelle der Zeitschalter).
- SHT-1, SHT-3: einen Kanal Version.
- SHT-1/2, SHT-3/2: Zwei-Kanal-Version (für jeden Kanal ein separates Programm zu-
gewiesen werden).
- Die Fähigkeit, zwei unabhängige Kreisläufe zu steuern.
- U SHT-3, SHT-3/2 kann nicht auf einem Kanal zusammenführen täglichen und jährli-
chen Regime. U SHT-3/2 auf jedem Kanal eine andere Betriebsart eingestellt.
- Stellen Sie den Schalter nach-:
- Programm (PROG) - schaltet nach den in
um die Wiederholung jede Minute oder jede einstellen Stunde.
- In zufälliger Reihenfolge (AUTO
120 min.
- Dauerhaft manuell .
- Schaltmodi (OUT):
- OUT ON - Normal - 2 Speicherplatz (Öff nen / Schließen), die kürzeste Verschlusszeit
beträgt 1 min.
- OUT ON
- zyklisch - 2 Speicher-Slot (Puls / Pause) im Bereich von 1-99s.
- OUT ON
- Pulse - 1 Speicherplatz, im Bereich von 1-99s.
- OUT OFF - Sperrmodus-Umschaltung.
- Stellen Sie die Zeit / Puls-Verzögerung auf einen einzigen Kanal für alle Programme
(ein Kanal kann nicht eingestellt werden, mehr Impulse mit verschiedenen Längen).
- Urlaubsmodus - die Möglichkeit, die Zeit zu wählen, wenn das Gerät nicht nach
dem Standardprogramm schaltet und wird angepasst blockiert.
- 100 Speicherplätze (bei SHT-1/2 und SHT-3/2 100 dieser Positionen für beide Kanäle).
- Device Programming können live und im Standby-Modus durchgeführt werden.
- Relaisausgänge nur unter Stress arbeiten.
- Automatische Konvertierung Sommer- / Winterzeit (Einstellung Zeitzone GMT +01: 00).
- Von hinten beleuchtete LCD dispay.
- Schnelle und einfache Einrichtung mit vier Bedientasten.
- Plombierbare transparente Frontabdeckung.
- Der Timer wird durch einen eingebauten Lithium-Batterie, die Daten beibehält,
wenn der Strom ausfällt gesichert. Reserve gesichert Zeit - bis zu 3 Jahren.
- Netzspannung: 230 V AC oder AC / DC-12- 240 V.
- 2-Modul, DIN-Schienenmontage, Schraubklemmen.
- Das Gerät wird vorprogrammiert mit der aktuellen Zeit, der permanent in den
Standby-Modus angezeigt wird.
cos φ ≥ 0.95
Lasttyp
AC1
Kontaktmaterial
AgSnO , Kontakt 16A
250V / 16A
2
Lasttyp
AC13
Kontaktmaterial
AgSnO , Kontakt 16A
x
2
SET 1
gesetzt Programme zuerst Option,
) - schaltet zufällig in Abständen von 10 bis
M M
AC2 AC3 Nicht kompensiert
250V / 5A 250V / 3A 230V / 3A (690VA)
K
AC14 AC15
250V / 6A 250V / 6A
SHT-1, SHT-1/2,
SHT-3, SHT-3/2

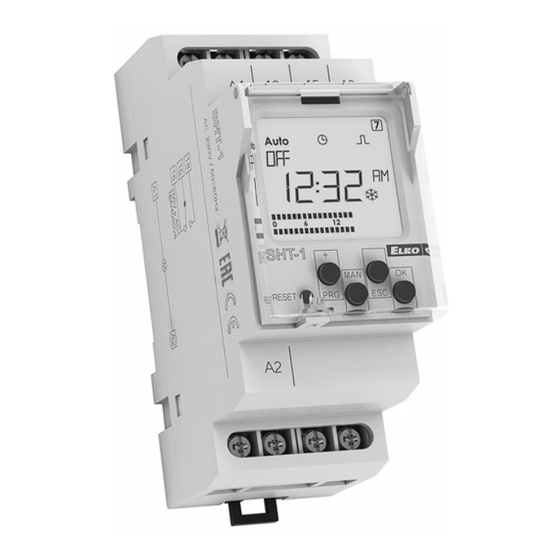

Digitale Schaltuhr
Symbol
SHT-1
A1
SHT-3
A2
Schaltbild
SHT-1
SHT-3
A1 16 15 18
Un
A2
Beschreibung
1
2
3
4
1. Versorgungsklemmen A1
2. Display
3. Versiegelung
4. Versorgungsklemmen A2
5. Ausgang Kanal 1 (16-15-18)
6. Bedienungstasten
7. Ausgang Kanal 2 (26-25-28) nur für SHT-
1/2,SHT-3/2
8. Wochentag
9. Wahl des Schaltmodus
10. Kanal 1
11. Anzeige Zeit / Datum / Menü
12. Bargraf
13. Steuerknopf PRG / +
14. Reset
AC5a
AC5a
kompensiert
230V / 3A (690VA) bis
zur max. Last C=14uF
M
DC3
DC1
24V / 3A
24V / 10A 24V / 2A
1/4
SHT-1/2
16 18
SHT-3/2
15
SHT-1/2
SHT-3/2
Un
5
8
9
10
11
12
13
14
6
15
7
15. Steuerknopf MAN1 / -
16. Kanal 2
17. AM/PM
18. Sommer/Winterzeit
19. Steuerknopf MAN2 / ESC
20. Steuerknopf
EINSTELLUNG DES HINTERGRUNDLICHTS
Display ist 10s lang beleuchtet von der
letzten Betätigung.
Eine dauerhafte Beleuchtung wird
aktiviert durch drücken von MAN, ESC, OK.
Nach der Aktivation der ständigen
Einschaltung / Ausschaltung blinkt
hintergrundbeleuchtetes Display kurz.
HAL.230V
AC5b AC6a AC7b
1000W x 250V / 3A
M
DC5 DC12 DC13
24V / 6A 24V / 2A
DE / AT
A1 16 18 26 28
A2 15 25
A1 16 15 18
A2 26 25 28
1 2 3 4 5 6 7
Auto Prog Man
16
17
18
0 6 12 18 24
19
20
AC12
x
DC14
x
