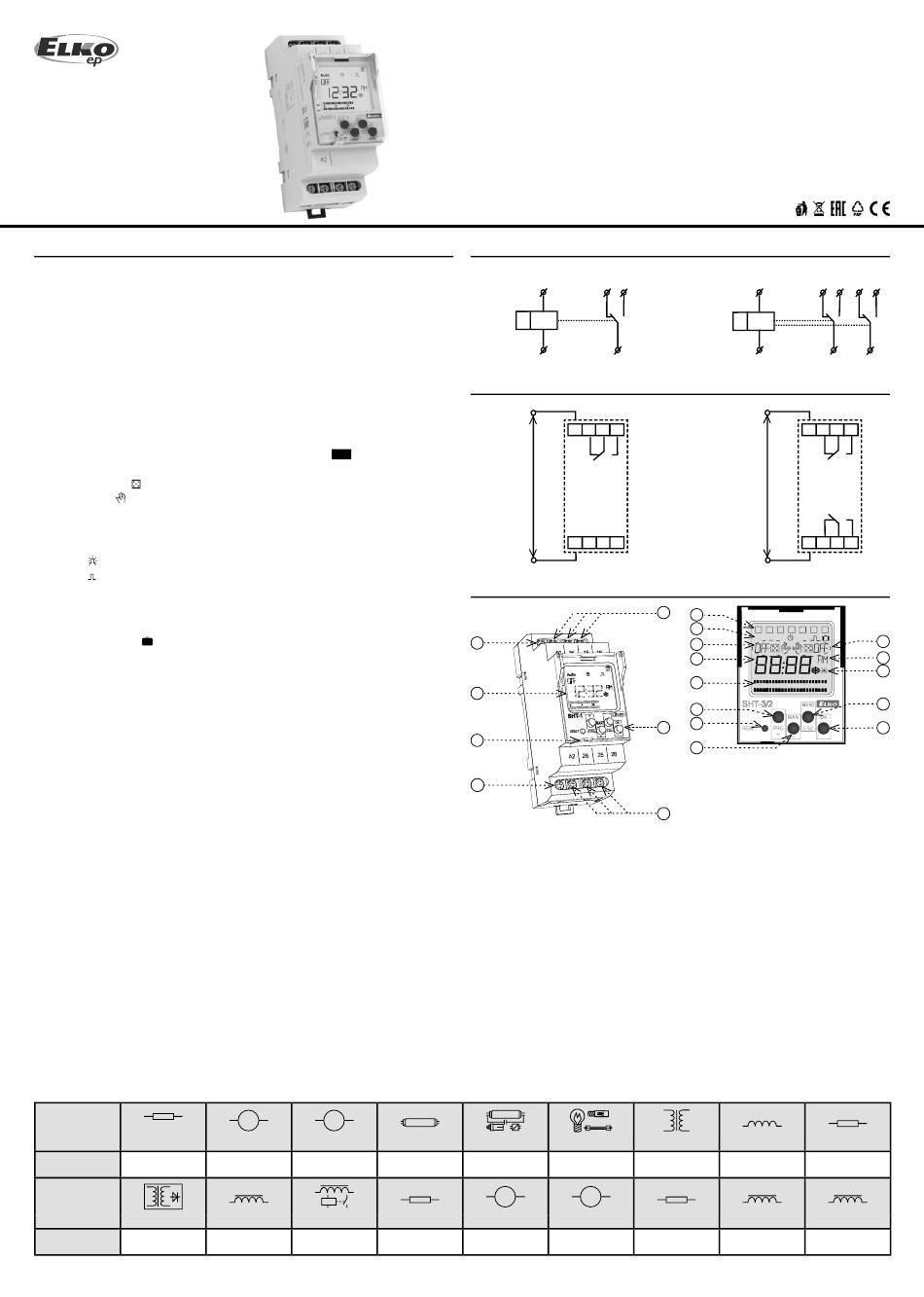

Charakteristika
- Slouží k ovládání veškerých spotřebičů v závislosti na reálném čase (automatizace
- sepnutí topení, čerpadel, ventilátorů apod). Spotřebiče lze ovládat v určitých pra-
videlných časových cyklech, nebo dle navoleného programu (dle typu, viz tabulka
Provedení spínacích hodin).
- SHT-1, SHT-3: jednokanálové provedení.
- SHT-1/2, SHT-3/2: dvoukanálové provedení (ke každému kanálu může být přiřazen
samostatný program)
- možnost ovládání dvou nezávislých obvodů.
- U SHT-3, SHT-3/2 nelze na jednom kanálu sloučit denní a roční režim. U SHT-3/2 lze
na každý kanál nastavit jiný režim.
- Nastavení spínání dle:
- programu (PROG) - spíná dle programů nastavených v
opakování každou minutu nebo každou hodinu.
- náhodně (AUTO )- spíná náhodně v intervalu 10-120 min.
- trvale ručně .
- Režimy spínání (OUT):
- OUT ON - normální - 2 místa v paměti (sepnutí / rozepnutí), nejkratší doba sepnutí
je 1 min.
- OUT ON - cyklický - 2 místa v paměti (puls/prodleva), v rozsahu 1-99s.
- OUT ON - pulsní - 1 místo v paměti, v rozsahu 1-99s.
- OUT OFF - vypnout režim spínání.
- Nastavená doba pulsu / prodlevy je na jednom kanále jednotná pro všechny pro-
gramy (na jednom kanále nelze nastavit více pulzů o různých délkách).
- „Prázdninový režim "- možnost zvolit období, kdy přístroj nebude spínat podle
standardního programu a bude po nastavenou dobu blokován.
- 100 paměťových míst (u SHT1/2 a SHT3/2 je těchto 100 pozic společných pro oba
kanály).
- Programování přístroje lze provádět pod napětím i v záložním režimu.
- Výstupy relé pracují pouze pod napětím.
- Automatický přechod letní / zimní čas (nastavení pro časové pásmo GTM +01:00).
- Podsvětlený LCD dispay.
- Snadné a rychlé nastavení pomocí 4 ovládacích tlačítek.
- Plombovatelný průhledný kryt předního panelu.
- Spínací hodiny jsou zálohovány vestavěným lithiovým článkem, který uchovává
data při výpadku napájení. Rezerva zálohovaného času – až 3 roky.
- Napájecí napětí: AC 230V nebo AC/DC 12- 240V.
- 2-Modul, upevnění na Din lištu, třmenové svorky.
- Přístroj je dodáván s předprogramovaným aktuálním časem, který je trvale zobra-
zován i v záložním režimu.
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgSnO , kontakt 16A
250V / 16A
2
Druh zátěže
AC13
Materiál kontaktu
AgSnO , kontakt 16A
x
2
SET 1
. Možnost nastavení
M M
AC2 AC3 nekompenzované
250V / 5A 250V / 3A 230V / 3A (690VA)
K
AC14 AC15
250V / 6A 250V / 6A 24V / 10A
SHT-1, SHT-1/2,
SHT-3, SHT-3/2
Digitální spínací hodiny
Symbol
SHT-1
A1
SHT-3
A2
Zapojení
SHT-1
SHT-3
A1 16 15 18
Un
A2
Popis přístroje
1
2
3
4
1. Svorka napájecího napětí (A1)
2. Podsvícený displej
3. Plombovací místo
4. Svorka napájecího napětí (A2)
5. Výstup kanál 1 (16-15-18)
6. Ovládací tlačítka
7. Výstup - kanál 2 (26-25-28)
8. Zobrazení dne v týdnu
9. Indikace provozních režimů
10. Indikace stavu (1 kanál)
11. Zobrazení času / data / nastavovacího
menu
12. Bargraf
13. Ovládací tlačítko PRG / +
14. Reset
AC5a
AC5a
kompenzované AC5b
230V / 3A (690VA) do
max. vstupní C=14uF
1000W
M
DC3
DC1 DC5
24V / 3A
24V / 2A
1/4
SHT-1/2
16 18 A1
SHT-3/2
15 A2
SHT-1/2
SHT-3/2
Un
5
8
9
1
Auto
10
11
12
0
13
14
6
15
7
15. Ovládací tlačítko MAN1 / -
16. Indikace stavu (2 kanál)
17. Zobrazuje 12/24 h režim
18. Zobrazuje zimní/letní čas
19. Ovládací tlačítko MAN2 / ESC
20. Ovládací tlačítko OK
OVLÁDÁNÍ PODSVÍCENÍ DISPLEJE
Standardně je displej podsvícen po dobu
10s od doby posledního stisku kteréhoko-
liv tlačítka.
Trvalé zapnutí / vypnutí se provede sou-
časnými dlouhými stisky tlačítek MAN, ESC,
OK. Po aktivaci trvalého zapnutí / vypnutí
podsvícený displej krátce problikne.
HAL.230V
AC6a AC7b
x 250V / 3A
M
DC12 DC13
24V / 6A 24V / 2A
CZ
16 18 26 28
15 25
A1 16 15 18
A2 26 25 28
2 3 4 5 6 7
Prog Man
16
17
18
6 12 18 24
19
20
AC12
x
DC14
x
