Charakteristik
Die digitale Zeitschaltuhr mit dem Tages- und Jahresprogramm und der Einstellung über Smartpho-
ne, welches die NFC-Übertragung unterstützt, wird für die automatische Echtzeit Steuerung von Ge-
räten benutzt. Der Timer funktioniert das ganze Jahr über, ohne permanente Wartung, mit minimalen
Betriebskosten und maximalem Sparen von elektrischer Energie. (z.B. für das Anschalten der Heizung,
Pumpen, Ventilatoren, öff entliche Beleuchtung etc.). Die Geräte können in regelmäßigen Zeitabständen
oder mithilfe eines voreingestellten Programms gesteuert werden.
Der Timer beinhaltet keine optischen Sensoren oder externes Equipment. Nach der Installation bedarf
es keiner speziellen Operation oder Instandhaltung. Im Falle einer Störung der Stromzufuhr behält der
Timer alle eingestellten Werte die zur sicheren Aktivierung, nachdem der Strom wieder eingeschaltet
wurde, benötigt werden.
Mit einfachen Schritten in der Applikation kann das geforderte Ein- und Ausschalten aufgrund der
Echtzeit eingestellt werden. Sie können diese Einstellung in die anderen Tage kopieren und somit in
die Schaltuhr insgesamt bis zu 100 Programmen speichern. Sie können das gesamte Setup-Projekt auf
Ihrem Smartphone speichern und in die nächste Schaltuhr übertragen. Die Smartphone-Applikation
dient nicht nur zum Hochladen von Einstellungen, sondern auch zum Herunterladen. Der Hauptvorteil
ist somit die Geschwindigkeit und Einfachheit.
Die Near Field Communication (NFC) stellt eine Möglichkeit einer drahtlosen Kommunikation zwischen
zwei Geräten in kurzer Entfernung (in Größenordnung von Zentimetern) dar.
- Das 2-Kanal-Design (mit der Option separate Programme und Modi jedem Kanal zuzuweisen) erlaubt
die Steuerung von 2 unabhängigen Schaltkreisen.
- Schaltmodi:
- auto - automatischer Schaltmodus:
- Programm
- Schalten basierend auf Programm (Astro oder Zeit).
- Random
- schaltet willkürlich in einem Intervall von 10 - 120 Minuten.
- Holiday  - Urlaubsmodus - Möglichkeit eine Periode einzustellen, in der der Timer blockiert wird d.h.
er wird aufgrund des ein gestellten Programms nicht schalten.
- manual
- Handbetrieb - Möglichkeit die einzelnen Ausgangsrelais manuell zu steuern.
- Optionen des automatischen Schaltprogramms:
- Time programme - Schaltung basiert auf dem voreingestellten Zeitprogramm.
- Speicherkapazität für 100 Zeitprogramme (üblich bei beiden Kanälen).
- Das Programmieren kann bei Anschalten oder im Back up Modus durchgeführt werden.
- Ausgangsrelais operieren nur bei einer Versorgungsspannung von AC 230 V.
- Menü Display Auswahl - CZ / SK / EN / ES / PL / HU / RU (Standardwerkseinstellung EN).
- Auswahl von automatischer Schaltung zwischen Sommer / Winter Zeit basierend auf der Lokation.
- Hintergrundbeleuchtetes LCD Display.
- Einfache Einstellung anhand von 4 Steuerungstasten oder NFC.
- OFF line Eintellun von Programmen in der Applikation.
- Sicherstellung / Einlegen im Telefonspeicher zur Übertragung in die nächste Schaltuhr.
- Verschließbarer, transparenter Schutz auf der Vorderseite.
- Der Timer hat eine Backup Batterie, die im Falle einer Versorgungsstörung die Daten erhält (Backup
Zeit bis zu 3 Jahren).
- Versorgungsspannung: AC 230 V.
- 2-Module, montiert auf einer DIN-Schiene, Schraubklemmen.
- Nach der ersten Verbindung mit dem Netzwerk müssen für die richtige Funktion die aktuelle Uhrzeit
und das Datum eingestellt werden.
NFC-Datenübertragung
NFC-Antenne*
Mobilgeräte
NFC-Antenne
SHT-7
* Überprüfen Sie für eine optimale
Kommunikation die Position der
NFC-Antenne auf Ihrem Mobilgerät.
cos φ ≥ 0.95
Lasttyp
AC1
Kontaktmaterial
AgSnO , Kontakt 16A
250V / 16A
2
Lasttyp
AC13
Kontaktmaterial
AgSnO , Kontakt 16A
x
2
Datenübertragung
M M
AC2 AC3 unkompensiert
250V / 5A 250V / 3A 230V / 3A (690VA)
K
AC14 AC15
250V / 6A 250V / 6A

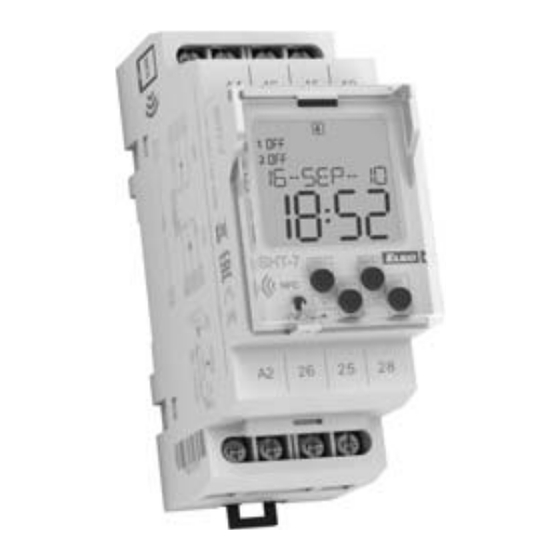

SHT-7
Digitale Zeitschaltuhr mit der Möglichkeit
der Programmierung über NFC
Beschreibung
1
2
3
4
5
1. Versorgungsspannungsklemmen (A1)
2. Hintergrundbeleuchteteter Bildschirm
3. Platz für Dichtung
4. Plug-in Module
5. Versorgungsspannungsklemmen (A2)
6. Ausgangs - Kanal 1 (16-15-18)
7. Steuerungstasten
8. Ausgangs - Kanal 2 (26-25-28)
9. Zeigt den Tag in der Woche an
10. Anzeige (Kanal 1)
11. Anzeige (Kanal 2)
12. Anzeige des Datums / Einstellungsmenü
STEUERUNG BILDSCHIRM MIT HINTERGRUNDLICHT
Einschalten: Bildschirm wird für 10 Sekunden mit dem Hintergrundlicht von der letzten Tasteneingabe
beleuchtet. Der Bildschirm zeigt stetig: Einstellungen, Datum, Zeit, Wochentag, Kontaktstatus und die
Programme an. Permanent an / aus wird durch gleichzeitiges Drücken der MAN, ESC, OK Tasten akti-
viert. Nachdem das Permanent an / aus aktiviert worden ist, blinkt der Bildschirm kurz auf.
Backup-Modus: Nach 2 Minuten, geht der Bildschirm in den Schlafmodus, d.h. er zeigt keine Informatio-
nen an. Der Bildschirm kann durch Drücken auf eine beliebige Taste aktiviert werden.
Einstellung SHT-7
SHT-7 kann auf zwei Weisen eingestellt werden:
1. Mit der iHC NFC Applikation. Stellen Sie in Ihrem Handy die gewünschte Einstellung her. Nachdem
Sie Ihr Handy an SHT-7 anlegen, wird Ihre Einstellung in SHT-7 gespeichert. Die Applikation ermög-
licht auch die Speicherung der Einstellung aus SHT-7. Auf dieselbe Weise kann auch die Editierung
durchgeführt werden.
Die Applikation fi nden Sie unter:
https://play.google.com/store/apps/details?id=cz.elkoep.ihcnfcsetter
2. Manuell - direkt auf dem Gerät SHT-7.
AC5a
AC5a
kompensiert
230V / 3A (690VA) bis
zur max. Last C=14uF
M
DC3
DC1
24V / 3A
24V / 10A
1/4
6
9
10
11
12
13
7
SHT-7
14
15
16
8
13. Zeitanzeige
14. Steuerungstaste PRG / +
15. Reset
16. Steuerungstaste MAN1 / -
17. Betriebszustandsanzeige
18. 12/24 Std Format /
Sonnenaufgang - Sonnenuntergang
19. Anzeige des Schaltprogramms
20. Steuerungstaste MAN2 / ESC
21. Steuerungstaste OK
iHC NFC
HAL.230V
AC5b AC6a
1000W x 250V / 3A
M
DC5 DC12
24V / 2A 24V / 6A
DE / AT
17
Auto + t Prog Man
18
19
20
21
AC7b AC12
x
DC13 DC14
24V / 2A x
