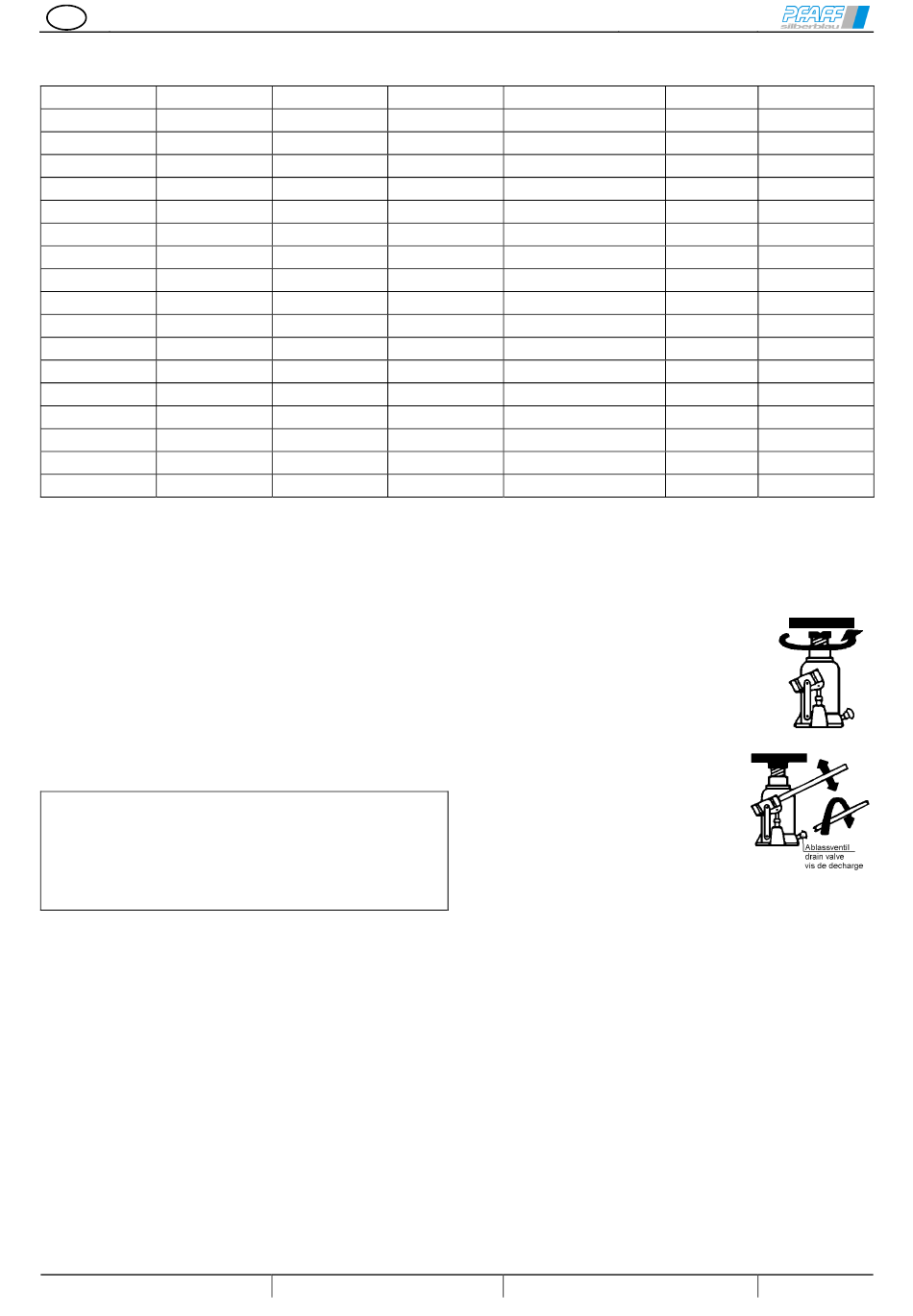

Hydraulische Wagenheber PROLINE
Deutsch

Technische Daten

Type
Hublast
t
032300002
2,0
032302004
3,5
032303000
5,0
032305003
8,0
032306026
10,0
032307006
12,0
032308002
15,0
032309009
20,0
032310007
25,0
032311003
30,0
032301016
3,0
032304001
5,0
032304002
10,0
032307014
12,0
1)
032306034
10,0
2)
032304003
10,0
1)
Ausführung niedere Bauart
2)
mit Verlängerungsstück 45 mm (Druckstück auswechselbar)
Funktionsbeschreibung:
Hydraulische Unterstellheber sind handbetätigte hyd-
raulische Hubgeräte. Über einen Pumpkolben wird hyd-
raulischer Druck auf den Lastkolben erzeugt. Ein Rück-
schlagventil verhindert unbeabsichtigtes Absinken der
Last. Durch ein eingebautes Druckbegrenzungsventil
wird das hydraulische System vor Überlastung ge-
schützt. Mittels eines Schraubsitzventils kann die Last
kontrolliert abgesenkt werden.
Einsatzhinweise:
Beachte:
• Unterstellheber nur auf ausreichend befestigtem
(standfestem) Boden einsetzen!
• Erforderlichenfalls Unterlagen verwenden (z.B. sta-
bile Holzbohlen)
• Auf Freigängigkeit des Pumphebels achten!
Bedienungsanleitung
Unterstellheber an der vom Fahrzeughersteller vorge-
sehenen Stelle bzw. unter der Last ansetzen und so
platzieren, dass nicht unter die schwebende Last (Fahr-
zeug) gegriffen werden muss.
Pumphebelende mit Stanzung in den Hebelhalter ein-
stecken und durch Linksdrehen eine feste Verbindung
zwischen beiden Teilen herstellen.
Damit kann der Unterstellheber mittels Pumphebel
unter die zu hebende Last geschoben und nach Ge-
brauch wieder herausgezogen werden. Gleichzeitig
wird damit das Abgleiten des Pumphebels vermieden.
technische Änderungen vorbehalten
Hub
Nenndruck
mm
bar
115
376
115
660
150
620
150
550
150
690
157
690
155
710
155
710
157
710
142
680
215
570
305
620
262
690
255
600
210
690
210
690
Heben:
Je nach Ausführung die vorhandene Einstellspindel bis
zum Ansatzpunkt der Last herausdrehen.
Bei geöffneter Ablassschraube einige
Male leer durchpumpen (Pumphebel Auf-
und Abbewegen).
Ablassschraube durch Rechtsdrehen mit
dem Pumphebel schließen.
Pumpbewegungen ausführen; Pum-
phebelbewegungen ganz ausnützen.
Die gehobene Last ist während der
Arbeitsphase sicher abzustützen
(z.B. durch Unterstellböcke).
Während der Arbeitsphase dürfen
sich keine Gegenstände in der
umliegenden Fläche der
angehobenen Last befinden.
Absenken der Last:
Beim Absenken dürfen sich keine Hindernisse im Be-
reich der zu senkenden Last befinden. Der Senkweg
muss frei sein!
Last leicht anheben, zusätzlich vorhandene Abstützvor-
richtung entfernen.
Pumphebelende auf Ablassventilschraube stecken und
Ablassschraube durch Linksdrehen (max. 1/2 Umdre-
hung) langsam und gefühlvoll öffnen.
Achtung:
Durch zu schnelles bzw. zu weites Öffnen steigt die
Senkgeschwindigkeit.
Der Bediener ist für gefühlvollen Senkvorgang ver-
antwortlich!
Nach Beendigung der Arbeit Kolben und Spindel
ganz einfahren.
design changes under reserve
F 06.01.073
Hub pro Pumpspiel Ölfüllung
mm
3,75
3,75
2,50
1,37
1,37
1,15
0,94
0,70
0,57
0,45
1,76/3,75
1,37/2,50
0,78/1,37
0,60/0,94
0,78/1,37
0,78/1,37
changements techniques sous réserve
Gewicht
3
cm
kg
130
2,9
130
2,9
160
3,9
280
5,7
280
5,7
350
7,1
380
38,3
510
10,7
700
13,1
760
14,5
240
4,87
620
6,3
620
8,8
770
11,0
500
7,9
250
6,5
4/12
