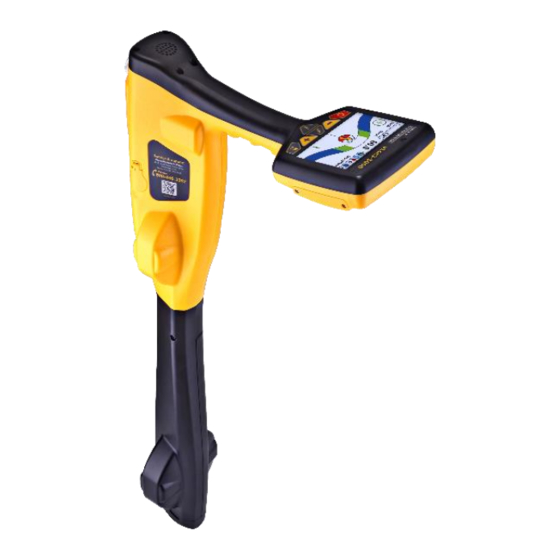

Vivax Metrotech vLoc 3 Serie Kurzanleitung

vLoc3 Quick Guide VXMT DE V1.0 20191107 with bleed.pdf 1 2019/11/7 上午9:10
vLoc Serie 3 Kurzanleitung* V1.0
(vLoc3-Pro, vLoc3-5000, vLoc3-ML)
Akku / Batterien & Schnittstellen
1
3
4
7
5
2
C
6
M
Y
1 Tastatur & Display 5
CM
2 Modell- / Seriennummer 6
MY
3 Batteriehalterung 7
CY
4 Akkus* / 6x AA Batterien 8
CMY
K
Empfängertastatur
1 2 3
6
1 Ein/Aus
2 Empfindlichkeit reduzieren (Navigieren durchs Menü)
3 Frequenzauswahl
4 Empfindlichkeit erhöhen (Navigieren durchs Menü)
Kurz drücken = Zwischen Spitze, Null, Sonde usw. wählen
5
Lang drücken = Ortungsmodus wechseln
Kurz drücken = Infobildschirm aufrufen (Tiefe/Strom/GPS)
6
Lang drücken = Hauptmenü öffnen
Sendertastatur (Loc3-5Tx/Loc3-10Tx)
1
Warnmeldungen
(Können im Empfänger-Menü ein-, bzw. ausgeschaltet werden /
Werden von einem Ton & einer Vibration begleitet)
8
Ortung von Kabeln und Rohr- Leitungen**
Mini-USB zur Datenübertragung
Passive Ortung (50Hz / Radio / CTV)
& SW Updates
(Kein Kompass verfügbar / Nur Spitze oder Omni-Richtung)
Abdeckung Batteriefach
1. Schalten Sie den vLoc3 Empfänger ein
Lade- und Zubehörbuchse
2. Stellen Sie mit der „f "-Taste die gewünschte Frequenz ein.
(A-Frame / Ausleseantenne)
(Wenn die Frequenz nicht vorbelegt ist, über die „i "-Taste im Menü
Buchse für Bluetooth Modul
auf Frequenzauswahl wechseln und die gewünschte Frequenz mit
der „Enter "-Taste markieren. Mit „i "-Taste zurückgehen）
3. Empfänger senkrecht zum Boden halten und die Empfindlichkeit
mit den „+ " & „- " Tasten einstellen, bis ein Signal geortet wird
4 5
4. Rasterartig, wie auf dem Bild gezeigt, den Bereich absuchen
5. Signalmaximum durch vorsichtiges hin- und herbewegen des
Empfängers ermitteln
Signalstärke ggf. mit „+ " & „- " nachjustieren
6. Leitung entsprechend dem Verlauf trassieren
7. Bei Ortung mit 50Hz oder mit Sender: Anzeige der Tiefe /
Signalstrom mit kurzem Druck auf
die „i "-Taste oder permanent im oberen linken Displaybereich
(a)
1
1 Ein/Aus
2 3
2 Frequenzauswahl
Info = Lautstärke, Volt, Ohm,
3 Multifrequenz, Kontrast,
Frequenzmenü
4 Sendeleistung reduzieren
5 Sendeleistung erhöhen
4 5
Signalüberlastung. Wird angezeigt, wenn der Empfänger zu
nahe an einem Sender oder einer Trafostation ist.
Flach verlegtes Kabel. Leitung liegt weniger als 15cm unter
dem Antennenfuß. Gehen Sie mit Vorsicht vor!
S c h w u n g - A l a r m . D e r E m p f ä n g e r w i r d ü b e r m ä ß i g
geschwungen. Dies kann Fehlmessungen verursachen.
Freileitung. Signal wird hauptsächlich von oben abgestrahlt.
Verfälscht das eigentliche Empfangssignal.
94.4 12.1
31dB Power 50 31dB Power 50
(b)
www.vivax-metrotech.de
Aktive Ortung (Mit 1W/5W/10W Sender)
Galvanische Kopplung**:
Sender mit den mitgelieferten Verbindungsleitungen anschließen.
Rote Leitung an den entsprechenden Zielleiter, Schwarz an den
Erdspieß.
Der Erdspieß sollte sich möglichst in einem 90 Winkel zur
Zielleitung befinden. Um Signaleinkopplungen zu reduzieren, sollte
sich (wenn möglich) zwischen Erdspieß und Leitung keine weitere
Leitung befinden.
1. Sender einschalten und gewünschte Frequenz mit der „f
"-Taste auswählen (Wenn die Frequenz nicht vorbelegt ist,
über die „i "-Taste im Menü auf Frequenzauswahl wechseln
und die gewünschte Frequenz mit „f "-Taste markieren. Mit „i
"-Taste zurück. Wählen Sie immer die niedrigst-mögliche
Frequenz, um Einkopplungen auf andere Leitungen zu
minimieren!
2. Sendeleistung entsprechend einstellen (Weniger ist mehr!)
3. Folgen Sie ab hier den Punkten 1 - 6 der Passiven Ortung,
wie oben beschrieben
Sendezange** (Frequenzen über 8kHz):
S e n d e z a n g e a n d e n S e n d e r a n s c h l i e ß e n u n d u m d i e
entsprechende Zielleitung legen.
94.4
31dB Power 50
Dann den Punkten 1 – 3 aus dem Absatz „Galvanische Kopplung
" folgen.
2
°
3
