Systemaufbau

An den elektronischen Schutzschalter lassen sich auf bis zu acht Kanälen Verbraucher und
Leitungen anschließen, um diese vor Überlast und Kurzschluss zu schützen. Ein beispielhafter
Aufbau ist in Abbildung 2 dargestellt.
Es ist stets darauf zu achten, dass eine separate GND Leitung zwischen der Last und dem
Netzteil vorhanden ist.
Hinweise:
Eine abweichende Verdrahtung kann zur Zerstörung der Module führen.
Die IO-LINK-Leitung darf eine maximale Länge von 20 m nicht überschreiten.
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46, 27283
Elektronischer Schutzschalter
ECONOMY SMART mit IO-LINK

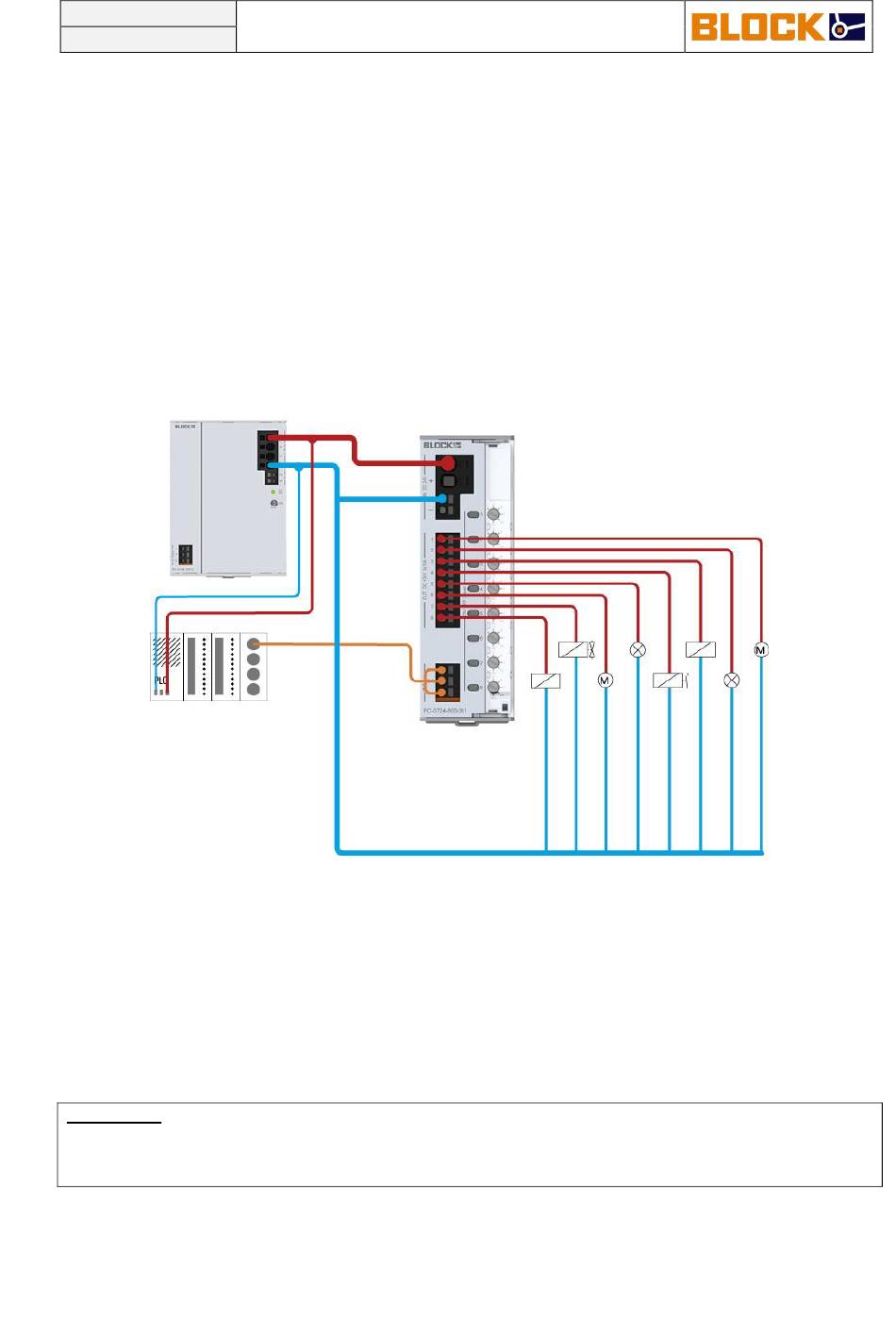

Abbildung 2: Systemaufbau
.
